高效三相异步电动机专利

来源：减速机信息网时间：2008-7-16 14:53:54　　责任编辑：liuzhiyun

[公开说明书]

申请号：	89212137	申请日：	1989/02/04
公开号：		公告号：	2053396
授权日：	1990-6-13	授权公告日：	1990-10-3
专利类别：	新型	国别省市代码：	43[中国\|湖南]
代理机构代码：	43113	代理人：	唐国平
发明名称：	高效三相异步电动机
国际分类号：	H02K 3/28;H02K 17/12
范畴分类号：	37A
发明人：	张奇士;陈文虎;张哲明;黄听法;张治平
申请人：	张哲明;张奇士;陈文虎;黄听法;张治平
申请人地址：	湖南省长沙市长沙电机厂宿舍砂子圹1栋2楼202号
邮编：
文摘：
高效三相异步电动机是对现有ＪＯ２系列电动机的改进，它是将现有的６０°相带定子绕组的每相带槽数ｑ，按一定要求分为ｑ－［Ｙ］和ｑ－［△］两部分，各自为一个相带，再将几对磁极下的同组同相的ｑ－［Ｙ］和ｑ－［△］的极相组分别以一定方式连接后，将得到的ａ－［Ｙ］、ｂ－［Ｙ］、ｃ－［Ｙ］、ａ－［△］、ｂ－［△］及ｃ－［△］绕组连接成星——三角串联绕组。本实用新型电动机损耗小、效率高，同时功率因数、最大转矩、堵转转矩及堵转电流等性能指标均超过或达到同功率同转速Ｙ系列电动机水平。
主权利要求：
一种仅对现有的ＪＯ２系列电动机的定子绕组加以改进的高效三相异步电动机，其特征在于，定子绕组是将现有６０°相带绕组的每相带槽数ｑ，按一定要求分为ｑ↓〔Ｙ〕和ｑ↓〔△〕两部分，各自为一个相带，如此则将每对磁极下的定子槽数分为十二个相带，然后将十二个相带平均分为六个相带的星（Ｙ）形组和六个相带的三角（△）形组两个组，每组又平均分为ａ、ｂ及ｃ三相，再将几对磁极下的同组同相的ｑ↓〔Ｙ〕和ｑ↓〔△〕的极相组分别或并联或串联或混联后，将得到的ａ↓〔Ｙ〕、ｂ↓〔Ｙ〕及ｃ↓〔Ｙ〕绕组接成星（Ｙ）形，将得到的ａ↓〔△〕、ｂ↓〔△〕及Ｃ↓〔△〕绕组接成三角（△）形，然后将星（Ｙ）形绕组和三角（△）形绕组以串联方法连接起来，最后形成星－－三角串联绕组。
优先权项：

PCT 项

法律状态：[免责声明]	1994-6-15;届满日

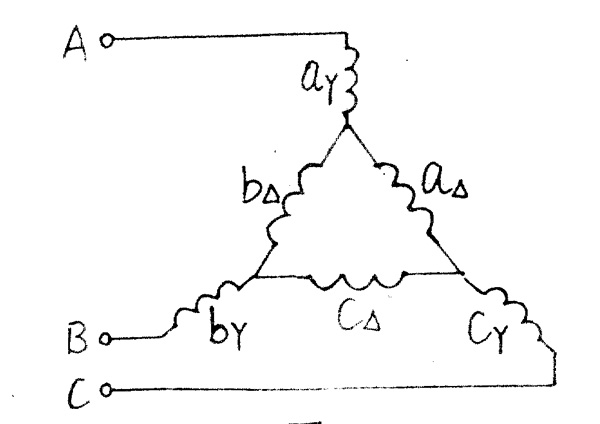

主附图

高效三相异步电动机
