斜齿轮—锥齿轮三级传动减速机专利

来源：减速机信息网时间：2008-7-1 8:23:30　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200520025926	申请日：	2005/05/20
公开号：		公告号：	2793433
授权日：	2006-7-5	授权公告日：	2006-7-5
专利类别：	新型	国别省市代码：	12[中国\|天津]
代理机构代码：	12101	代理人：	王淦绪
发明名称：	斜齿轮—锥齿轮三级传动减速机
国际分类号：	F16H 1/20
范畴分类号：	27D
发明人：	张谦;黄少莲;王爱民
申请人：	天津减速机股份有限公司
申请人地址：	天津市河东区程林庄路8号
邮编：	300160
文摘：
本实用新型涉及一种斜齿轮－锥齿轮三级传动减速机。输入小斜齿轮与输入大斜齿轮相啮合，形成第一级减速；小锥齿轮与大锥齿轮相啮合，形成第二级减速；输出小斜齿轮与输出大斜齿轮相啮合形成第三级减速。输出轴可为空心轴或实心轴，并可垂直输出转矩。锥齿轮轴的外侧装有圆螺母，对滚柱轴承的间隙进行调整，既方便、又精确。上述三级传动的所有齿轮副，均采用高强度耐磨合金，其表面经渗碳硬化处理成硬齿面，故本机的承载能力强，传动转矩大，耐磨性能好，使用寿命长。本机的功率范围大（０．１８～２００ｋＷ），减速比跨距大（７～１５４）、间隔小（最小仅为１～２）。安装形式有法兰安装和地脚安装，可立卧两用。还有：立、卧、仰、倒等多种安装形式，可满足用户的多种需求，并可替代同类进口产品。
主权利要求：
一种斜齿轮－锥齿轮三级传动减速机，由输出大斜齿轮（１）、小锥齿轮（２）、输入大斜齿轮（３）、输入小斜齿轮（４）、箱体（５）、电动机（６）、圆螺母（７）、输出轴（８）、大锥齿轮（９）、输出小斜齿轮（１０）、轴承、油封、油封盖、键、挡圈、调整垫和紧固件组成；其特征是：电动机（６）的法兰盖通过定位止口、紧固件固装在箱体（５）的输入面上，电动机（６）的输出轴通过键、挡圈固装一个输入小斜齿轮（４），输入小斜齿轮（４）啮合输入大斜齿轮（３）；输入大斜齿轮（３）通过键、挡圈固装在锥齿轮轴一端的轴台上，此轴台的外侧装有用于调整滚柱轴承间隙的圆螺母（７），锥齿轮轴的另一端的小锥齿轮（２）啮合大锥齿轮（９）；大锥齿轮（９）通过键固装在输出小斜齿轮轴上，输出小斜齿轮（１０）啮合输出大斜齿轮（１）；输出大斜齿轮（１）通过键固装在输出轴（８）的中部轴台上，输出轴（８）的两端分别固装有支撑轴承，两个支撑轴承的外侧分别安装有挡圈、油封及油封盖。
优先权项：

PCT 项

法律状态：[免责声明]

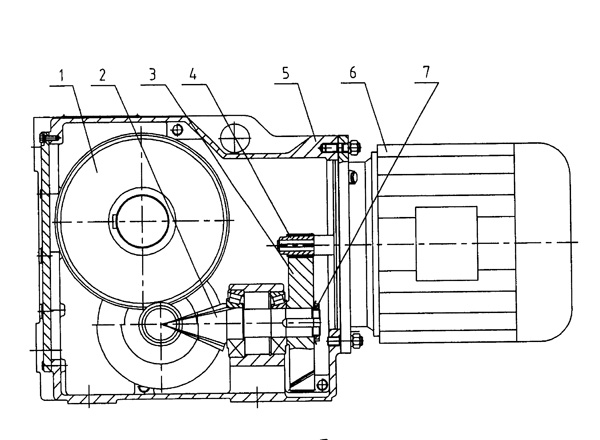

主附图

斜齿轮—锥齿轮三级传动减速机
