| 申请号： |
200520080706 |
申请日： |
2005/02/26 |
| 公开号： |
|
公告号： |
2788935 |
| 授权日： |
2006-6-21 |
授权公告日： |
2006-6-21 |
| 专利类别： |
新型 |
国别省市代码： |
37[中国|山东] |
| 代理机构代码： |
37103 |
代理人： |
耿霞 |
| 发明名称： |
近净形化制造减速机齿轮铸坯的模具 |
| 国际分类号： |
B22C 9/28 |
| 范畴分类号： |
25D |
| 发明人： |
陈维玺 |
| 申请人： |
陈维玺 |
| 申请人地址： |
山东省淄博市博山区八陡镇中心花园小区2号楼中单元二楼西 |
| 邮编： |
255200 |
| 文摘： |

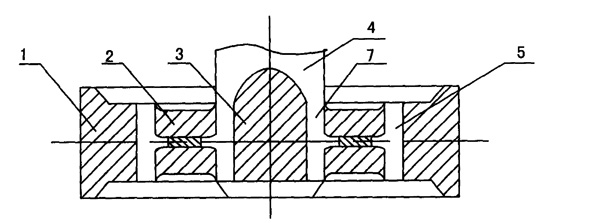

| 近净形化制造减速机齿轮铸坯的模具，由金属外环、位于金属外环内的内芯和中心芯块组成，内芯的外缘与金属外环之间留有齿轮外缘形成的空间，内芯的内缘与中心芯块之间留有形成齿轮中心轴孔外缘的空间，同时为金属液浇铸口，内芯内具有形成齿轮辐筋的空间。内芯及中心芯块的结构可以是现有结构方式，既可以是一体化的结构，也可以是组合结构。金属外环起到了激冷导热的作用，使轮缘内部缩松现象得到解决，工艺中不再需要设置冒口，或者只采用少量冒口，实现了少冒口或无冒口近净形化铸造技术，使制作的齿轮质量大大改善。本实用新型金属外环能够重复利用，芯块单元根据材质也可以重复利用，降低了造型材料的用量，降低了生产成本，提高了生产效率。 |
| 主权利要求： |
| 一种近净形化制造减速机齿轮铸坯的模具，其特征在于由金属外环、位于金属外环内的内芯和中心芯块组成，内芯的外缘与金属外环之间留有齿轮外缘形成的空间，内芯的内缘与中心芯块之间留有形成齿轮中心轴孔外缘的空间，同时为金属液浇铸口，内芯内具有形成齿轮辐筋的空间，各空间是相通的。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
2008-4-16;因费用终止日 |
