[公开说明书]

申请号: 03216655 申请日: 2003/04/25
公开号: 公告号: 2617998
授权日: 2004-5-26 授权公告日: 2004-5-26
专利类别: 新型 国别省市代码: 37[中国|山东]
代理机构代码: 37103 代理人: 吴红
发明名称: 螺旋锥齿轮减速机
国际分类号: F16H 1/14
范畴分类号:
发明人: 高名锋
申请人: 高名锋
申请人地址: 山东省淄博市张店区南家小区4号楼1单元201室
邮编: 255000
文摘:
本实用新型提供一种螺旋锥齿轮减速机,包括机壳、上端盖、电机、皮带轮、输入轴、输出轴、减速机构和机架,其中机壳坐落固定在机架上,其内设置有减速机构,减速机构分别与水平输入轴和立式垂直输出轴固定连接,输入轴的另一端经皮带轮与固定在电机轴端部的主动轮传动连接,其特征在于:减速机构包括一对啮合的锥齿轮,其中小锥齿轮与输入轴固定连接,大锥齿轮与输出轴固定连接。本实用新型采用一对啮合的锥齿轮作为减速机构,将电机发出的动力由皮带轮传递给输入轴,经减速机构减速后由输出轴输出,克服了以往采用蜗轮蜗杆减速机构噪音大、能耗高、效率低的缺陷,具有传动平稳、扭矩大、节能、噪音小等优点,工作性能良好。
主权利要求:
一种螺旋锥齿轮减速机,包括机壳(1)、上端盖(2)、电机(3)、皮带轮(4)、输入轴(5)、输出轴(6)、减速机构和机架(16),其中机壳(1)坐落固定在机架(16)上,其内设置有减速机构,减速机构分别与水平输入轴(5)和立式垂直输出轴(6)固定连接,输入轴(5)的另一端经皮带轮(4)与固定在电机轴端部的主动轮(10)传动连接,其特征在于:减速机构包括一对啮合的锥齿轮,其中小锥齿轮(8)与输入轴(5)固定连接,大锥齿轮(9)与输出轴(6)固定连接。
优先权项:
PCT 项
法律状态:[免责声明]

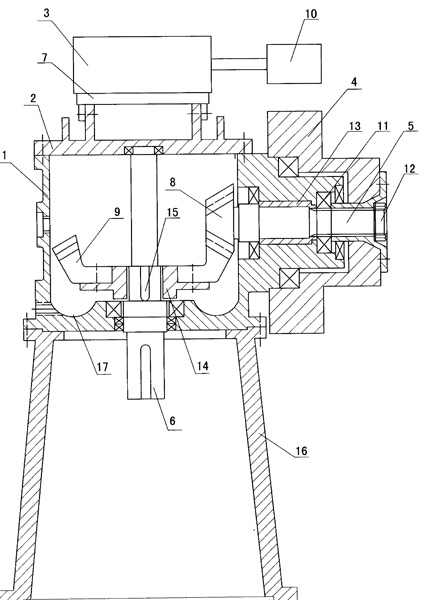

主附图

螺旋锥齿轮减速机
