[公开说明书]

申请号: 88100194 申请日: 1988/01/29
公开日: 1989/08/16 公告日:
公开号: 1034794 公告号:
授权日: 授权公告日:
专利类别: 发明 国别省市代码: 12[中国|天津]
代理机构代码: 12100 代理人: 徐慰明
发明名称: 圆锥齿轮减速机
国际分类号: F16H 1/14
范畴分类号: 27D
发明人: 郭志本
申请人: 郭志本
申请人地址: 天津市河西区珠江道同江里25号309
邮编:
文摘:
一种用圆锥齿轮组构成的减速机,包括一个固定于壳内壁的单圆锥齿轮,一个与输出轴键接的单圆锥齿轮和在其间的双圆锥齿轮。输入轴与输出轴为同轴心传动,输入轴上有带压啮滚的转臂,压啮滚使双圆锥齿轮分别啮合两个单圆锥齿轮。本方案减速机具有大减速比,其减速比公式为:
主权利要求:
一种齿轮减速机,包括机壳、输入轴、与输入轴同轴心线的输出轴,输入轴与输出轴均用轴承安装在机壳上,其特征在于输入轴与输出轴端部用轴承联接,传动齿轮组是圆锥齿轮组,包括一个以输入轴为轴心、固定在机壳内壁上的单圆链齿轮,一个轴心用键联接于输出轴上的单圆锥齿轮和在两个单圆锥齿轮之间、用自动调心轴承装在输入或输出轴径上的双圆锥齿轮;输入轴上有带压啮滚的转臂,压啮滚压在双圆锥齿轮的幅板上、使双圆锥齿轮上相背的圆锥齿轮与各自相对的单圆锥齿轮同时啮合;双圆锥齿轮相背的圆锥齿轮齿数不相等,分别多于各自啮合的单圆锥齿轮齿数。
优先权项:
PCT 项
法律状态:[免责声明] 1991-9-25;视撤日

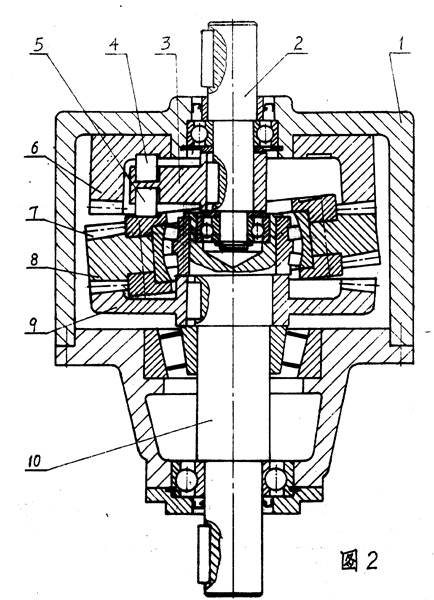

主附图

圆锥齿轮减速机
