无级变速微型滚道减速机专利

来源：减速机信息网时间：2008-7-2 15:03:57　　责任编辑：liuzhiyun

[公开说明书] [授权说明书]

申请号：	90104179	申请日：	1990/06/04
公开日：	1991/01/02	公告日：
公开号：	1048254	公告号：	1014542
授权日：	1992-2-19	授权公告日：	1992-7-1
专利类别：	发明	国别省市代码：	33[中国\|浙江]
代理机构代码：	00000	代理人：
发明名称：	无级变速微型滚道减速机
国际分类号：	F16H 37/02
范畴分类号：	27D
发明人：	高靖中;赵纯
申请人：	高靖中;赵纯
申请人地址：	浙江省杭州市采荷一区20幢二单元401室
邮编：	310016
文摘：
一种无级调速的传动装置。它具有一个行星摩擦传动的无级变速机构和一个带有与该机构轴向串联的一齿差减速和零齿差输出机构的滚道减速机。它在微型传动装置中引入了高传动效率的无级变速机构，并解决了传统微型传动装置的寿命短、传动效率低、过载能力差、有振动和噪音、漏油等问题。它可广泛用于自动化仪表、程控设备、伺服系统。与传统装置相比，过载能力提高一倍，寿命长１～２倍、省料２５％、不漏油渗油、无噪音。
主权利要求：
一种带有无级变速和滚道减速的无级变速微型滚道减速机，它的行星摩擦无级变速机构包含有一个在输入轴（１）上安装的太阳轮（１２）、在公转轴（６）上安装的能同太阳轮相啮合产生自转运动的三个以上的行星轮（２），以及一个在机壳（１３）上安装的能与行星轮（２）啮合使之产生公转的Ｗ型双列弹性环（４）和一个能使Ｗ型双列弹性环作轴向移动以改变它同行星轮啮合的轴向装置，从而实现公转轴无级变速目的的带定位销钉（１０）和齿槽１０的调节环（５）本发明的特征是：　　１）．Ｗ型双列弹性环具有一种能在轴向预紧力作用下产生径向尺寸补偿从而消除摩擦啮合传动中的打滑现象的双锥形盘状结构；　　２）．与无级变速机构共置于一个带密闭端盖（１１）的机壳（１３）内的滚道减速机，带有一个与无级变速机构公转轴（６）相连接的一齿差减速机构和一个与一齿差机构轴向串联连接的零齿差输出机构。
优先权项：

PCT 项

法律状态：[免责声明]	2001-8-8;因费用终止日

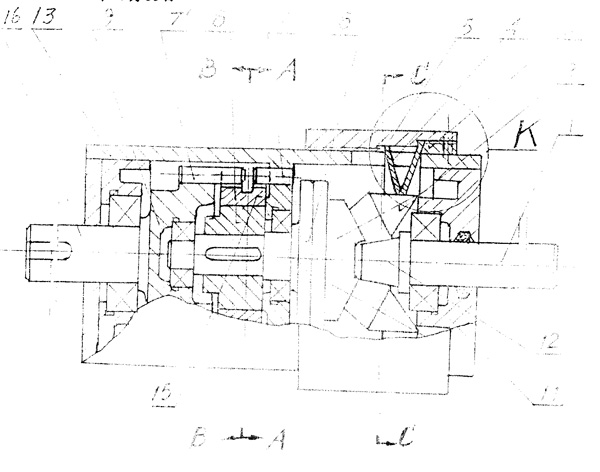

主附图

无级变速微型滚道减速机
