带自锁机构的差动式减速机专利

来源：减速机信息网时间：2008-7-2 15:43:54　　责任编辑：liuzhiyun

[公开说明书]

申请号：	91229277	申请日：	1991/11/29
公开号：		公告号：	2106266
授权日：	1992-9-23	授权公告日：	1993-3-3
专利类别：	新型	国别省市代码：	33[中国\|浙江]
代理机构代码：	11127	代理人：	朱黎光
发明名称：	带自锁机构的差动式减速机
国际分类号：	F16H 37/02
范畴分类号：	27D
发明人：	李培基
申请人：	李培基
申请人地址：	浙江省桐乡县农业机械化研究所
邮编：	314500
文摘：
一种带自锁机构的差动减速机，其特点是：输入偏心轴与电机轴相连并同步旋转，偏心轴的轴承外套装有行星轮，行星轮与其外的齿圈相啮合，行星轮一侧固连有自锁齿圈，自锁齿圈与其内的自锁活齿相啮合，自锁活齿活动插装在与输出轴相套连的槽轮周向，自锁活齿尾部与套装在自锁偏心轴上的轴承外圈相顶触，当与槽轮套连的输出轴受到外力矩作用时，行星轮及自锁活齿均对理想轴心产生两个大小相等、方向相反的平衡力矩，而达到自锁，当电机输入转矩时
主权利要求：
带自锁机构的差动式减速机，有与电机１相连的偏心轴２，在偏心轴２上套装有轴承１１，在轴承１１外套装有行星轮４，行星轮４与齿圈５相啮合，其特征在于：在行星轮４上固连有自锁齿圈６，自锁齿圈６的三角形内齿６ａ与活动插装在输出槽轮８内的自锁活齿７相啮合，自锁活齿７上端为对称的三角尖状，其圆弧形的尾端与套装在自锁偏心轴３上的轴承１０外圈相顶触，输出槽轮８与输出轴９相套连，输入偏心轴２与自锁偏心轴３之间互为反向偏转。
优先权项：

PCT 项

法律状态：[免责声明]	1995-1-18;因费用终止日

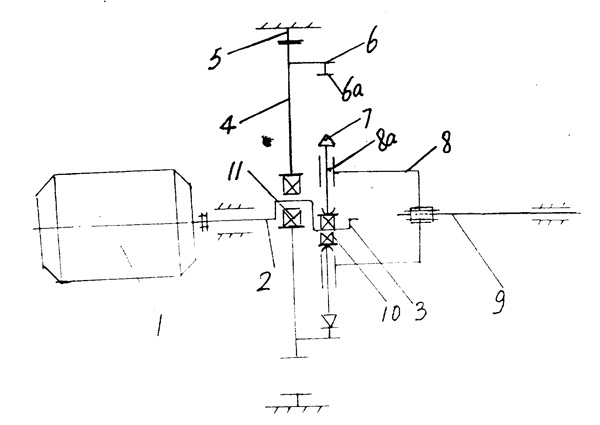

主附图

带自锁机构的差动式减速机
