锥齿轮波导减速机专利

来源：减速机信息网时间：2008-7-2 16:54:09　　责任编辑：liuzhiyun

[公开说明书]

申请号：	89216640	申请日：	1989/09/09
公开号：		公告号：	2059949
授权日：	1990-11-21	授权公告日：
专利类别：	新型	国别省市代码：	13[中国\|河北]
代理机构代码：	13100	代理人：	朱栋梁
发明名称：	锥齿轮波导减速机
国际分类号：	F16H 37/02
范畴分类号：	27D
发明人：	曹金甲;王秀英;张秀前
申请人：	曹金甲
申请人地址：	河北省任丘市东关梅园里55号
邮编：	062550
文摘：
本实用新型是对现有波导减速机的一种改进。采用两个结构大小相同的行星滚轮夹持在输入轴径向平盘和波导锥齿轮背部的滚道之间，产生波导运动；在波导锥齿轮与输出轴之间以简单球面支撑替代十字万向节支撑，波导锥齿轮间和机架之间增加一个啮合连接。改进后的减速机，行星传动机构动平衡性能得到改善，输出锥齿轮转动精度得到提高，噪音下降，加工和安装调使的工艺性更为良好。
主权利要求：
一种锥齿轮波导减速机，主要包括行星波导运动机构，少齿差波导锥齿轮啮合付，其特征在于：　　ａ、所述的行星波导运动机构由两个结构和形状大小相同的行星滚轮夹持在输入轴径向平盘和波导锥齿轮背部的滚道之间，两个行星滚轮经轴承对称架持在行星滚轮机架上，行星滚轮的外缘截面为圆弧状；　　ｂ、所述的波导锥齿轮中设有一凹球面滑动轴承，与输出轴上的一截球面以球面支撑方式连接、该波导锥齿轮的外缘与输出轴侧的机架轴向啮合。
优先权项：

PCT 项

法律状态：[免责声明]	1994-8-3;因费用终止日

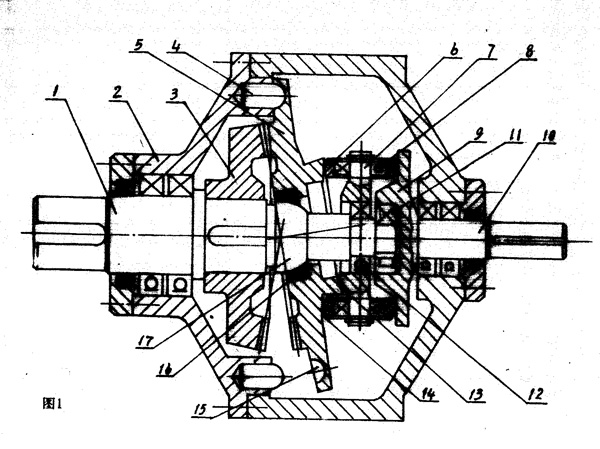

主附图

锥齿轮波导减速机
