带自锁机构的差动式减速机专利

来源：减速机信息网时间：2008-7-2 17:18:25　　责任编辑：liuzhiyun

[公开说明书]

申请号：	91111038	申请日：	1991/11/29
公开日：	1992/04/22	公告日：
公开号：	1060519	公告号：	1021246
授权日：	1993-4-23	授权公告日：	1993-6-16
专利类别：	发明	国别省市代码：	33[中国\|浙江]
代理机构代码：	11127	代理人：	朱黎光
发明名称：	带自锁机构的差动式减速机
国际分类号：	F16H 1/44;F16H 37/02
范畴分类号：	27D
发明人：	李培基
申请人：	李培基
申请人地址：	浙江省桐乡县农业机械化研究所
邮编：	314500
文摘：
一种带自锁机构的差动减速机，其特点是：偏心轴与电机轴相连并同步旋转，偏心轴上套装有轴承，轴承外套装有行星轮盘，行星轮盘周圆上安装有行星轮齿，行星轮齿与外周套放的内齿圈的三角形内齿相啮合，与行星轮盘相固连的是圆盘形的槽轮，槽轮间隔均布的齿槽内活动插装有自锁活齿，自锁活齿上端与其外套装的自锁角轮的三角形内齿相啮合，其尾端与轴承外圈相顶触，当与槽轮套连的输出轴受到外力矩作用时，行星轮及自锁活齿则对偏心轴产生两个方向相反的等力矩，而使机构达到自锁，当电机输入转矩时，则又重新转动。
主权利要求：
带自锁机构的差动式减速机，有与电机１相连的偏心轴２，偏心轴２上套装的轴承３、轴承３外套装有行星轮盘４，与机座固连的内齿圈６及输出轴１１，其特征在于：行星轮盘４外周间隙均布安装有滚动轴承式的行星轮５，与各行星轮５依次相啮合的是带有均布间隔三角形内齿６ａ的内齿圈６，与行星轮盘４固连的是一圆筒形槽轮７，在圆筒形槽轮周边间隔均布的齿槽７ａ内均活动插装有自锁活齿８，自锁活齿８上端依次与其外套装的自锁角轮９的三角形内齿９ａ相啮合，自锁活齿８尾端与轴承３外圈相顶触，自锁角轮９与输出轴１１套连。
优先权项：

PCT 项

法律状态：[免责声明]	1998-1-21;因费用终止日

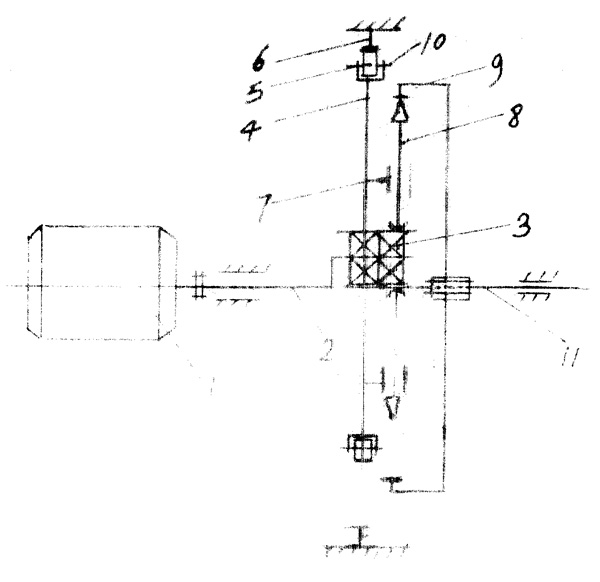

主附图

带自锁机构的差动式减速机
