轴装式减速机传动的全水冷拉矫机专利

来源：减速机信息网时间：2008-7-2 9:36:30　　责任编辑：liuzhiyun

[公开说明书]

申请号：	03229687	申请日：	2003/03/24
公开号：		公告号：	2661340
授权日：	2004-12-8	授权公告日：	2004-12-8
专利类别：	新型	国别省市代码：	31[中国\|上海]
代理机构代码：	[对照表]	代理人：
发明名称：	轴装式减速机传动的全水冷拉矫机
国际分类号：	B22D 11/12
范畴分类号：
发明人：	谷庆明;李雪卢
申请人：	上海新中连铸技术工程公司
申请人地址：	上海市嘉定区华江路512号
邮编：	201803
文摘：
本实用新型轴装式减速机传动的全水冷拉矫机属冶金工业连铸设备中的专用装置。它具有三个主动辊及二个被动辊实施拉坯与矫直：主动辊的传动采用一级伞齿三级斜齿轮硬齿面做水冷轴装式减速机，具有效率高、寿命长的特点；其主动辊、被动辊全部是通水内冷，其轴承座及机架也全部通水内冷，通过拉矫机的红热钢坯也被冷却水箱罩住，水冷机架还起到分水箱作用，所有水冷却部件的进出水管都与机架联接，机架上只有一个进水管和出水管，便于拉矫机整体快速更换，使连铸机作业率提高，使用寿命增长，且改善了环境。
主权利要求：
轴装式减速机传动的全水冷拉矫机有一水冷机架［５］，机架上平台上装有主动辊组合［３］的轴承座［２４］，二组被动辊组合［４］的轴承座［２４］及二个机架支座［６］，机架支座［６］顶端分别铰接钳形臂［７］，钳形臂下平台分别安装主动辊组合［３］的轴承座［２４］，并分别与液压缸Ａ［８］和液压缸Ｂ［９］的活塞杆连杆连接，机架中间安装冷却铸坯的前水箱［１０］、后水箱［１１］，三组主动辊组合［３］的主动辊出轴［２３］与键分别插入三个带有电机并用联轴器连接的轴装式减速机［２］的套筒轴［２２］内，并在轴端用压板压住，其特征在于是全水冷拉矫机，其机架为内存水的箱式的水冷机架［５］，水冷机架上有进、出水法兰和六组出、进水口，分别用进水管［Ｊ］和出水管［Ｚ］与前水箱［１０］、后水箱［１１］、轴装式减速机［２］、主动辊组合［３］的旋转接头［２５］、被动辊组合的旋转接头［２５］和焊接制成的有水道的钳形臂［７］的进、出水口相连接，轴承座［２４］的进、出水口用Ｏ形密封圈直接与水冷机架［５］的上平台及钳形臂［７］的下平台上的出、进水口相连接，组成了轴装式减速机传动的全水冷拉矫机及其的冷却水回路。
优先权项：

PCT 项

法律状态：[免责声明]

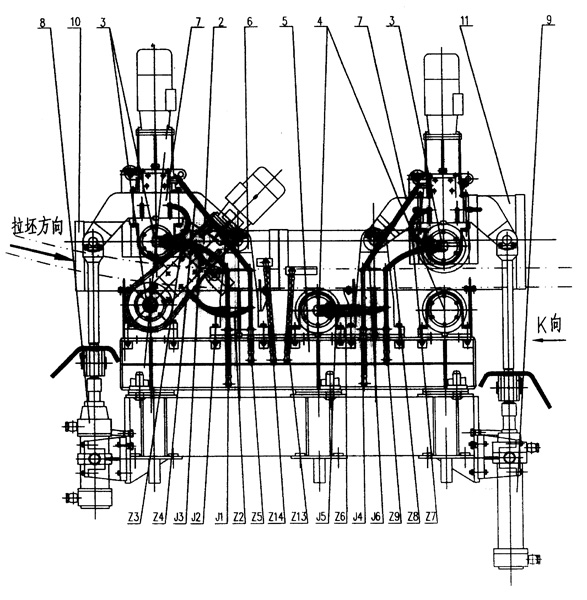

主附图

轴装式减速机传动的全水冷拉矫机
