双支点摆线减速机专利

来源：减速机信息网时间：2008-7-4 10:53:39　　责任编辑：liuzhiyun

[公开说明书]

申请号：	99239582	申请日：	1999/09/09
公开号：		公告号：	2421449
授权日：		授权公告日：	2001-2-28
专利类别：	新型	国别省市代码：	31[中国\|上海]
代理机构代码：	00000	代理人：
发明名称：	双支点摆线减速机
国际分类号：	F16H 1/28
范畴分类号：	27D
发明人：	吴大乐
申请人：	吴大乐
申请人地址：	上海市隆昌路696弄1号202室
邮编：	200093
文摘：
双支点摆线减速机的主要特征在于：针齿壳与机座融为一体；Ｗ机构上装配均载环，且由轴承定位针齿轮两侧；柱套由原长套变为二短套，针齿套由原长套截为二短套形式而大大减小摩擦阻力。双支点摆线减速机的承载能力约为摆线减速机２～２．５倍，可以制造ｉ＝７小速比大功率机型，可以制造立式永不漏油的机型。
主权利要求：
一种双支点摆线减速机，由摆线轮［１５］、偏心轴承［６］、针齿轮及Ｗ机构组成，其中针齿轮由针齿壳［１］，均布在针齿壳上的针齿［２］、针齿套［３］构成，Ｗ机构由输出轴［２０］与均布在输出轴圆盘上的柱销［１６］及柱套［１７］组成，其特征在于：ａ）柱销［１６］上装有均载环［４］与［７］，柱套［１７］长度相近于摆线轮厚度，形成双支点柱销的Ｗ机构；ｂ）输出轴输出端由两只轴承［１９］支承在前端盖孔中，输入端的均载环［７］由轴承［１０］支承在端盖［８］孔中；ｃ）针齿套［３］为长度近于摆线轮厚度的滑套或滚动轴承，以减少摩擦力。
优先权项：

PCT 项

法律状态：[免责声明]	2002-10-8;因费用终止日

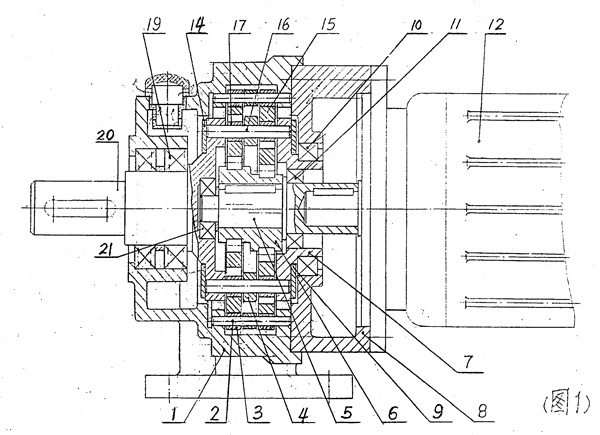

主附图

双支点摆线减速机
