锥形螺旋摆线减速机输出轴中间喷液混合机专利

来源：减速机信息网时间：2008-7-4 14:33:12　　责任编辑：liuzhiyun

[公开说明书]

申请号：	01245630	申请日：	2001/05/30
公开号：		公告号：	2496544
授权日：		授权公告日：	2002-6-26
专利类别：	新型	国别省市代码：	31[中国\|上海]
代理机构代码：	31100	代理人：	常明
发明名称：	锥形螺旋摆线减速机输出轴中间喷液混合机
国际分类号：	B01F 7/30
范畴分类号：	23A
发明人：	李臣浩;施连忠
申请人：	上海上龙机械制造有限公司
申请人地址：	上海市沪太路655弄2号1602室
邮编：	200070
文摘：
本实用新型涉及一种锥形螺旋摆线减速机输出轴中间喷液混合机，它包括电机、摆线针轮减速机、油泵、筒盖、分配箱、转臂、传动头、螺杆、筒体、支座、出料阀、出料阀手柄、进料口、维修出入口，筒体呈圆锥形。本实用新型装有摆线针轮减速机输出轴中间喷液装置，摆线针轮减速机的上方装有液体箱，输出轴连接中间法兰，中间法兰圆周上分布有喷液嘴，中间法兰中装有与中空输出轴连通的输液接管，输液接管再连通喷液嘴。本实用新型通过摆线减速机输出轴中间喷液而加以混合，精简了传动机构，减少了重量，降低了温升和噪声。
主权利要求：
一种锥形螺旋摆线减速机输出轴中间喷液混合机，它包括电机、摆线针轮减速机、油泵、筒盖、分配箱、转臂、传动头、螺杆、筒体、支座、出料阀、出料阀手柄、进料口、维修出入口，筒体呈圆锥形，上面筒盖的中心位置设置摆线针轮减速机，减速机上方装有驱动电机，减速机输出轴连接筒盖底下的分配箱及横向的转臂和传动头，两边各设一个传动头，每个传动头上安装一根螺杆，且一根长一根短，分别与锥形筒侧壁呈倾斜角，螺杆头部悬空，出料阀位于筒底，出料阀手柄装于混合机外，筒盖上设有进料口和维修出入口，其特征在于，混合机装有摆线针轮减速机输出轴中间喷液装置，摆线针轮减速机的上方装有液体箱，所述中间喷液装置装有分配箱，摆线针轮减速机输出轴从分配箱中心伸出，输出轴连接中间法兰，中间法兰圆周上分布有二个以上喷液嘴，输出轴中空，中间法兰中装有与中空输出轴连通的输液接管，输液接管再连通喷液嘴，中空输出轴经过管接头和管子接通位于摆线针轮减速机上方的液体箱。
优先权项：

PCT 项

法律状态：[免责声明]

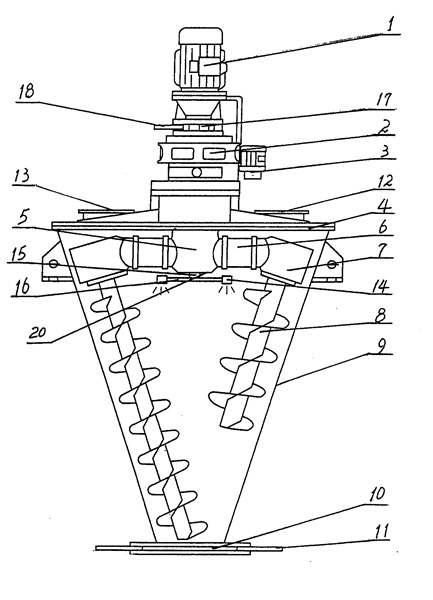

主附图

锥形螺旋摆线减速机输出轴中间喷液混合机
