一种非旋转内齿传动的少齿差自锁减速机专利

来源：减速机信息网时间：2008-7-4 15:12:00　　责任编辑：liuzhiyun

[公开说明书]

申请号：	01280430	申请日：	2001/12/31
公开号：		公告号：	2516747
授权日：		授权公告日：	2002-10-16
专利类别：	新型	国别省市代码：	12[]
代理机构代码：	12107	代理人：	刘莎莉
发明名称：	一种非旋转内齿传动的少齿差自锁减速机
国际分类号：	F16H 1/02
范畴分类号：	27D
发明人：	杜有立
申请人：	杜有立
申请人地址：	天津市河西区安德里20栋206
邮编：	300021
文摘：
本实用新型涉及一种非旋转内齿传动少齿差自锁减速机，当输入轴旋转时带动偏心轴承套旋转又带动套在它上面的内齿圈摆动盘，由于固定盘的阻碍作用，内齿圈摆动盘只能做偏心平面摆动不能旋转当内、外齿为一齿差传动时偏心输入轴每转一周内齿圈摆动盘就向反方向拨动外齿轮输出轴上外齿轮１个齿，随着输入轴的连续转动，输出轴就做连续减速转动。当输入轴停止转动时由于固定盘的作用内齿圈摆动盘不动，则外齿轮输出轴止动，从而实现自锁。该减速机结构紧凑、传动环节少、输入轴把功率直接传给输出轴、速比大、体积小、效率高、发热小、噪音小、自锁性强、使用寿命长、比原有机构成本下降了２／３。它可做成大速比的微形结构，故应用范围广。
主权利要求：
一种非旋转内齿传动的少齿差自锁减速机，它由输入部分和输出部分组成，其特征是： ①输入部分由输入轴，轴承、偏心轴承套、键、内齿圈摆动盘、固定盘、销轴、侧盖组成，输入轴一端用轴承支承在侧盖上，另一端用键与偏心轴承套固定，轴承外圈与内齿圈摆动盘紧配合，内齿圈摆动盘外面套固定盘，它们的园周上带有孔，其中插入销轴； ②输出部分：由轮座、轴承、外齿轮输出轴组成，外齿轮输出轴通过轴承支承在机座上，外齿轮与内齿圈啮合；侧盖、固定盘、机座用螺栓固定联接。
优先权项：

PCT 项

法律状态：[免责声明]	2008-2-20;因费用终止日

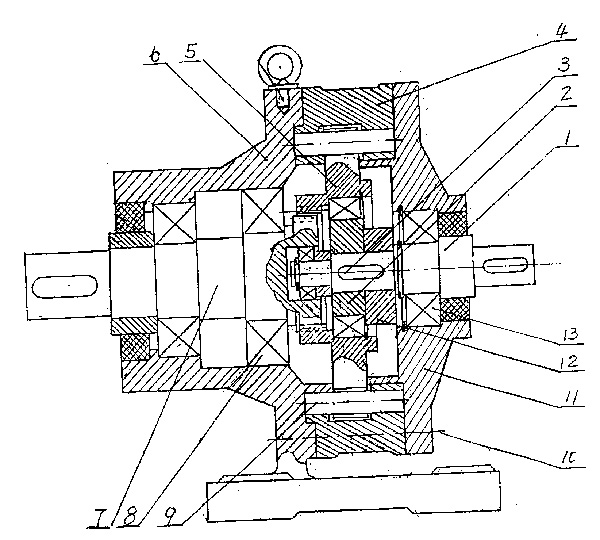

主附图

一种非旋转内齿传动的少齿差自锁减速机
