功率分流三级中心传动减速机专利

来源：减速机信息网时间：2008-7-4 17:06:21　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200420060980	申请日：	2004/08/27
公开号：		公告号：	2721635
授权日：	2005-8-31	授权公告日：	2005-8-31
专利类别：	新型	国别省市代码：	85[中国\|重庆]
代理机构代码：	50211	代理人：	郭云张景根
发明名称：	功率分流三级中心传动减速机
国际分类号：	C04B 7/52
范畴分类号：
发明人：	颜克君;杨才兴;李长平;阙洪军;严建樵;赵俊渝
申请人：	重庆齿轮箱有限责任公司
申请人地址：	重庆市江津市德感镇东方红工业区
邮编：	402263
文摘：
一种功率分流三级中心传动减速机，属水泥磨机减速机技术领域，输入轴２及输出轴３通过轴承同轴安装在壳体１上，两扭力轴４对称的位于输入轴２及输出轴３的两侧，在输入轴２与扭力轴４之间设置有中间轴５，中间轴５通过轴承支撑在壳体１上，输入轴２上的一级小齿轮６与中间轴５上的一级大齿轮７啮合，中间轴５上的二级小齿轮８与扭力轴４上的二级大齿轮９啮合，二级大齿轮９通过空心轴１６用圆柱销１０联接在扭力轴４上，扭力轴４上的三级小齿轮１１与输出轴３上的三级大齿轮１２啮合，三级小齿轮１１通过花键锥套１３及花键齿圈１４联接在扭力轴４上。本实用新型体积小、所需的生产设备小，生产组织容易，成本低，产品的市场通用性好。
主权利要求：
一种功率分流三级中心传动减速机，包括壳体（１）、输入轴（２）、输出轴（３）及扭力轴（４），输入轴（２）及输出轴（３）通过轴承同轴安装在壳体（１）上，两扭力轴（４）对称的位于输入轴（２）及输出轴（３）的两侧，其特征在于：在输入轴（２）与扭力轴（４）之间设置有中间轴（５），中间轴（５）通过轴承支撑在壳体（１）上，输入轴（２）上的一级小齿轮（６）与中间轴（５）上的一级大齿轮（７）啮合，中间轴（５）上的二级小齿轮（８）与扭力轴（４）上的二级大齿轮（９）啮合，二级大齿轮（９）通过空心轴（１６）用圆柱销（１０）联接在扭力轴（４）上，扭力轴（４）上的三级小齿轮（１１）与输出轴（３）上的三级大齿轮（１２）啮合，三级小齿轮（１１）通过花键锥套（１３）及花键齿圈（１４）联接在扭力轴（４）上。
优先权项：

PCT 项

法律状态：[免责声明]

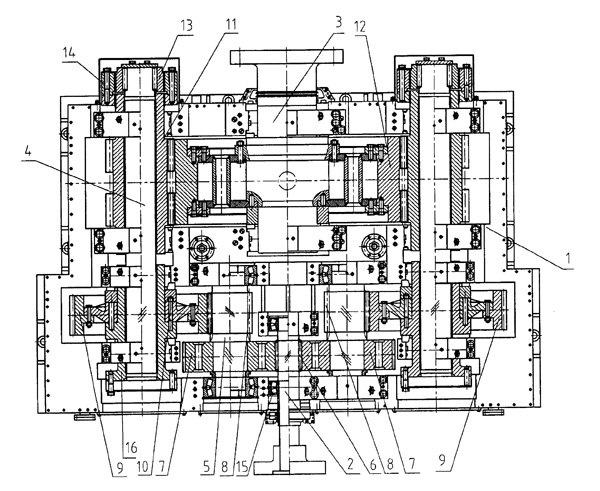

主附图

功率分流三级中心传动减速机
