三级传动圆柱斜齿轮减速机专利

来源：减速机信息网时间：2008-7-4 17:27:19　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200420085499	申请日：	2004/11/24
公开号：		公告号：	2743620
授权日：	2005-11-30	授权公告日：	2005-11-30
专利类别：	新型	国别省市代码：	12[中国\|天津]
代理机构代码：	12101	代理人：	王淦绪
发明名称：	三级传动圆柱斜齿轮减速机
国际分类号：	F16H 1/20;H02K 7/116
范畴分类号：
发明人：	邢晓燕
申请人：	天津减速机股份有限公司
申请人地址：	天津市河东区程林庄路8号
邮编：	300160
文摘：
本实用新型涉及一种三级传动圆柱斜齿轮减速机。其结构是：电动机出轴上的输入小斜齿轮与输入大斜齿轮啮合，形成第一级减速；中间齿轴上的中间小斜齿轮与中间大斜齿轮啮合，形成第二级减速；输出齿轴上的输出小斜齿轮与输出大斜齿轮啮合，形成第三级减速。上述斜齿轮均采用高强度耐磨合金材料，且是硬齿面，承载能力强、耐磨性好。本减速机的三根轴：即中间齿轴、输出齿轴与输出轴成空间“Δ”布局。由于三级齿轮布局合理，使整机结构简洁紧凑，具有体积小、重量轻、传动转矩大、温升低、效率高、工作平稳、使用寿命长、功率范围广和减速比分级精细等特点，并提供底脚和法兰盘两种安装结构，以及立、卧、侧、仰、倒等九种安装形式，能满足用户的多种需求。
主权利要求：
一种三级传动圆柱斜齿轮减速机，由电动机、输入小斜齿轮、输入大斜齿轮、中间齿轴、中间小斜齿轮、中间大斜齿轮、输出齿轴、输出小斜齿轮、输出大斜齿轮、箱体、法兰盘、调整垫、封油圈、紧固环、挡圈、平键、轴承、紧固件所组成，其特征是：电动机（１）的法兰盖通过螺栓固装在减速机的箱体（８）的输入侧面上，电动机（１）的出轴上固装一个输入小斜齿轮（３），输入小斜齿轮（３）啮合输入大斜齿轮（２）；输入大斜齿轮（２）固装在中间齿轴的中部轴台上，中间齿轴和中间小斜齿轮（４）为一体结构，中间小斜齿轮（４）啮合中间大斜齿轮（５）；中间大斜齿轮（５）通过平键固装在输出齿轴上，输出齿轴与输出小斜齿轮（７）为一体结构，输出小斜齿轮（７）啮合输出大斜齿轮（６）；输出大斜齿轮（６）固装在输出轴（１１）上，在输出轴（１１）上的输出大斜齿轮（６）和紧固环的两端，有固装的支撑轴承，输出轴（１１）上的两个轴承外侧分别有固装的挡圈、紧固环和封油圈；其中，中间齿轴、输出齿轴和输出轴成空间“Δ”布局。
优先权项：

PCT 项

法律状态：[免责声明]

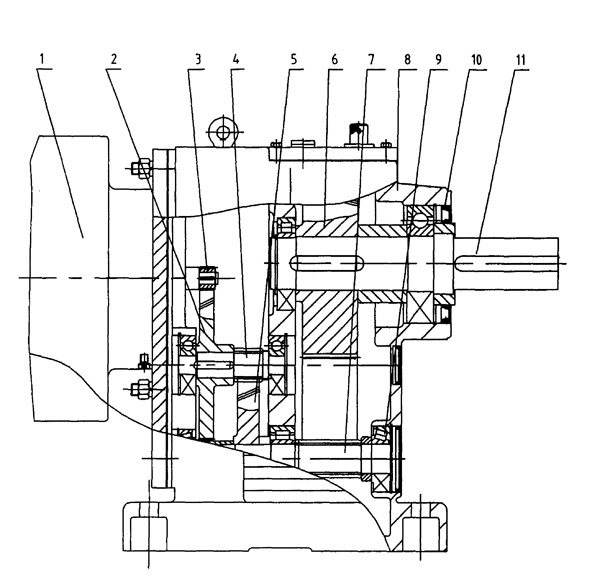

主附图

三级传动圆柱斜齿轮减速机
