矿用提升绞车离合减速机专利

来源：减速机信息网时间：2008-7-4 17:40:04　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200420060140	申请日：	2004/07/06
公开号：		公告号：	2714527
授权日：	2005-8-3	授权公告日：	2005-8-3
专利类别：	新型	国别省市代码：	33[中国\|浙江]
代理机构代码：	50211	代理人：	张景根
发明名称：	矿用提升绞车离合减速机
国际分类号：	B66D 1/14
范畴分类号：
发明人：	王金义;王金勇
申请人：	王金义;王金勇
申请人地址：	浙江省温州市平阳县敖江镇闻莺街80号
邮编：	325401
文摘：
一种矿用提升绞车离合减速机，减速箱体３内的输入齿轮轴１与输出轴２之间啮合有减速传动齿轮副，减速传动齿轮副中的被动齿轮４通过轴承支撑在输出轴２上，被动齿轮４上固接有联接轴套５，联接轴套５的一端伸出减速箱体３，联接轴套５外端通过齿啮合有制动盘６，输出轴２上安装有固定盘７，制动盘６上设置有摩擦片８；制动盘６的一侧设置有通过矩形齿啮合的制动螺栓９和制动螺母１０，制动螺母１０与制动盘６之间设置有平面轴承１２，闷盖１３将制动盘６、平面轴承１２及制动螺母１０之间轴向压紧。本实用新型中减速传动与离合装置构成一个有机整体，能达到高的减速传动比，离合可靠，并且噪声小、不易发热和漏油、成本低、安装及维修方便。
主权利要求：
一种矿用提升绞车离合减速机，包括输入齿轮轴（１）、输出轴（２）及减速箱体（３），输入齿轮轴（１）、输出轴（２）均通过轴承支撑在减速箱体（３）上，减速箱体（３）内的输入齿轮轴（１）与输出轴（２）之间啮合有一级或多级减速传动齿轮副，其特征在于：Ａ、其中一级减速传动齿轮副中的被动齿轮（４）通过轴承支撑在输出轴（２）上，被动齿轮（４）上固定连接有联接轴套（５），联接轴套（５）空套在输出轴（２）上，并且其一端伸出减速箱体（３），联接轴套（５）外端通过齿啮合有制动盘（６），输出轴（２）上安装有固定盘（７），制动盘（６）与固定盘（７）相对应的面上设置有摩擦片（８）；Ｂ、制动盘（６）的一侧设置有制动螺栓（９），制动螺栓（９）上连接有制动螺母（１０），制动螺母（１０）上固接有制动柄（１１），制动螺母（１０）与制动盘（６）之间设置有平面轴承（１２），闷盖（１３）将制动盘（６）、平面轴承（１２）及制动螺母（１０）之间轴向压紧。
优先权项：

PCT 项

法律状态：[免责声明]

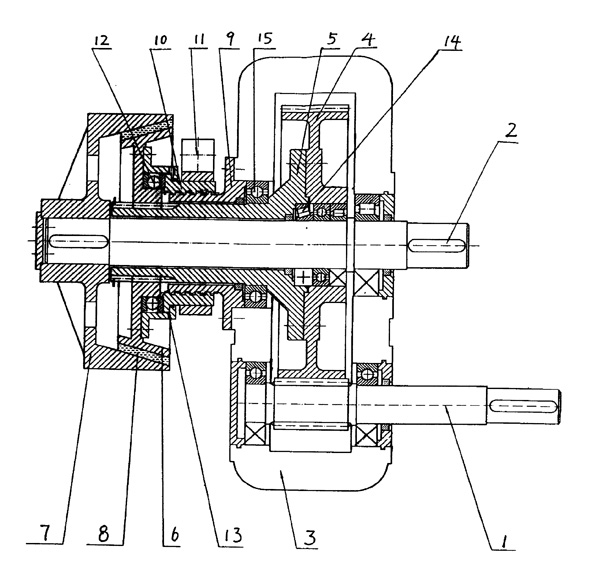

主附图

矿用提升绞车离合减速机
