“WW”行星差速齿轮传动减速机专利

来源：减速机信息网时间：2008-7-4 17:52:41　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200420080993	申请日：	2004/11/06
公开号：		公告号：	2739419
授权日：	2005-11-9	授权公告日：	2005-11-9
专利类别：	新型	国别省市代码：	32[中国\|江苏]
代理机构代码：	32223	代理人：	谢观素
发明名称：	“WW”行星差速齿轮传动减速机
国际分类号：	F16H 48/06
范畴分类号：
发明人：	孙宝龙;杨道华
申请人：	孙宝龙;杨道华
申请人地址：	江苏省淮安市开发区厦门路
邮编：	223000
文摘：
本实用新型公开了一种“ＷＷ”行星差速齿轮传动减速机，包括减速机箱体，传动机构，电动机及其制动器，所述的传动机构包含有行星差速传运和齿轮传动两个部分；行星差速传动中的行星架外沿加工成齿轮，以活动联接的方式将行星架联接于输入轴上；在行星架的两侧设置有同轴行星齿轮，它们的轴穿过行星架端面，并活动联接于行星架上；行星架外齿轮与输入齿轮啮合，行星齿轮一端与输入齿轮啮合，另一端与输出齿轮啮合。本实用新型将体积大的内齿轮传动部分制作成行星架外齿轮传动，使齿轮传动与行星机构传动联为一体，体积小、加工工艺简单，且节约制造加工成本。当两台电动机同时输入时，两转速叠加而无相干涉现象。本实用新型可以输送出数种速度，以满足不同使用要求。
主权利要求：
“ＷＷ”行星差速齿轮传动减速机，包括减速机箱体、传动机构、电动机及其制动器，所述的传动机构包含有行星差速传动和齿轮传动两部份，其特征在于：行星差速传动中的行星架（８）外沿设有齿轮，行星架（８）与输入轴（５）为活动联接；行星架（８）的两侧设置有同轴行星齿轮，其轴穿过行星架端面并活动联接于行星架（８）上；行星架（８）的外齿轮与输入齿轮（１４）啮合，行星齿轮一端与输入齿轮（１３）啮合，另一端与输出传动齿轮（１６）啮合。
优先权项：

PCT 项

法律状态：[免责声明]

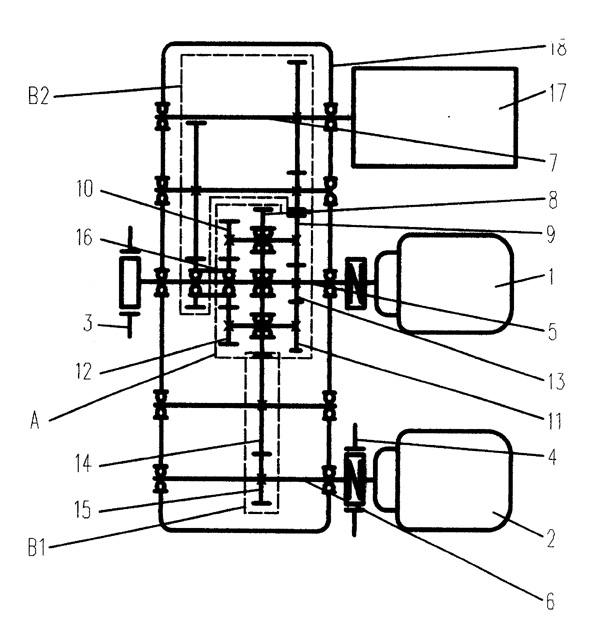

主附图

“WW”行星差速齿轮传动减速机
