法兰盘式无级调速垂直输出减速机专利

来源：减速机信息网时间：2008-7-4 18:00:35　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200420085500	申请日：	2004/11/24
公开号：		公告号：	2747415
授权日：	2005-12-21	授权公告日：	2005-12-21
专利类别：	新型	国别省市代码：	12[中国\|天津]
代理机构代码：	12101	代理人：	王淦绪
发明名称：	法兰盘式无级调速垂直输出减速机
国际分类号：	F16H 1/20;H02K 7/116
范畴分类号：
发明人：	陈路
申请人：	天津减速机股份有限公司
申请人地址：	天津市河东区程林庄路8号
邮编：	300160
文摘：
本实用新型涉及一种法兰盘式无级调速垂直输出减速机。其结构是：电动机与无级调速装置直联形成第一级减速；无级调速装置与减速机的箱体固定，其输出轴上固装的小齿轮与大齿轮啮合形成第二级减速；大齿轮固装在蜗杆一端的轴台上，蜗杆的中部轴台上装有支撑转动的轴承，蜗杆带动蜗轮转动，蜗轮的轴孔内固装一根垂直输出轴。本减速机的输出端还设置有带止口和安装孔的法兰盘，而法兰盘的定位止口与垂直输出轴同心，故可使本减速机与外部设备连接更加方便、快捷，结构更加紧凑。根据用户的需要，垂直输出轴可做空心和实心两种结构，本减速机还具有较大的无级减速比的优点，可广泛用于冶金、矿山、起重、轻工、化工、运输和建筑等各种机械设备的减速机构。
主权利要求：
一种法兰盘式无级调速垂直输出减速机，由电动机、无级调速装置、小齿轮、大齿轮、蜗杆、蜗轮、箱体、输出轴、法兰盘、轴承、平键和紧固件组成，其特征是：电动机（１）的出轴通过平键固连一台无级调速装置（２）的输入空心轴；无级调速装置（２）的法兰盖通过止口定位和紧固件与减速机的箱体（６）固连；无级调速装置（２）的输出轴（３）固连一个小齿轮（４）；小齿轮（４）啮合一个大齿轮（５）；大齿轮（５）固装在蜗杆（７）一端的轴台上；蜗杆（７）的中部轴台上装有支撑转动的轴承，蜗杆（７）传动蜗轮（８）；蜗轮（８）的轴孔内固装一根垂直输出轴（９）；本减速机的输出端还设置有带止口和安装孔的法兰盘（１０）。
优先权项：

PCT 项

法律状态：[免责声明]

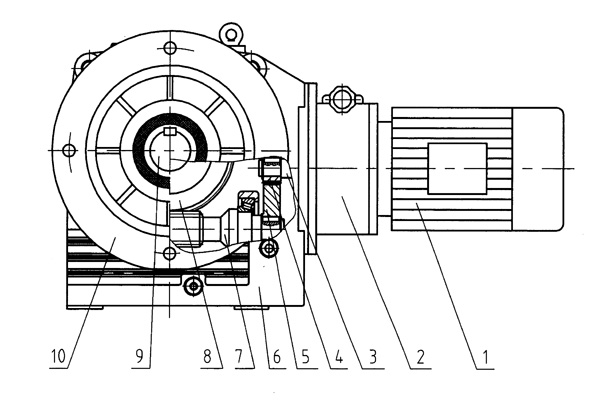

主附图

法兰盘式无级调速垂直输出减速机
