单轴式离合蜗轮减速机专利

来源：减速机信息网时间：2008-7-4 8:34:53　　责任编辑：liuzhiyun

[公开说明书]

申请号：	96214058	申请日：	1996/06/04
公开号：		公告号：	2272509
授权日：		授权公告日：	1998-1-14
专利类别：	新型	国别省市代码：	71[中国\|台湾]
代理机构代码：	72001	代理人：	杨松龄
发明名称：	单轴式离合蜗轮减速机
国际分类号：	F16H 37/00
范畴分类号：	27D32B
发明人：	李垂滨
申请人：	李垂滨
申请人地址：	中国台湾
邮编：
文摘：
一种单轴式离合蜗轮减速机，其马达蜗杆直接啮合于输出轴上的连动蜗轮，连动蜗轮一体设有从动齿轮，而输出轴一体设有齿轮，其啮合一可依控制而滑动之离合内齿轮，输出轴一端则设有容置孔，装上作动杆和弹簧，并与离合内齿轮连为一体。通过操作作动杆之调整螺套，使作动杆前进或后退，就可控制离合内齿轮离、合输出轴之从动齿轮，从而实现输出轴不与马达连动或一起连动。因此只要单轴即可达到控制电动轮椅呈电动或不电动而可人工推动的目的。
主权利要求：
一种单轴式离合蜗轮减速机，包括一具有蜗杆之马达组装于壳体上，并配合油封、轴承、封盖，而组设一具有连动蜗轮、齿轮之输出轴，其连动蜗轮不与输出轴形成一体，可依控制而空转，并与蜗杆相啮合；其特征在于：该输出轴之一端外周设有螺牙，并设有中空之容置孔，其内装有弹簧，而该齿轮设有贯穿容置孔之滑槽，该容置孔内装有带滑槽之作动杆，抵顶于弹簧，而齿轮外套设一具有环凹槽和穿孔的离合内齿轮，并以结合锁穿过穿孔及齿轮的滑槽，使离合内齿轮与齿轮组合为一体，再配合防止结合销脱离的Ｃ型扣环；输出轴一端之螺牙连设一具有穿孔和螺牙之调整螺套，该作动杆露出调整螺套，设有防止作动杆脱出的卡环；该连动蜗轮的对应齿轮的一侧，设有凸出之从动齿轮，与离合内齿轮啮合。
优先权项：

PCT 项

法律状态：[免责声明]	2000-8-2;因费用终止日

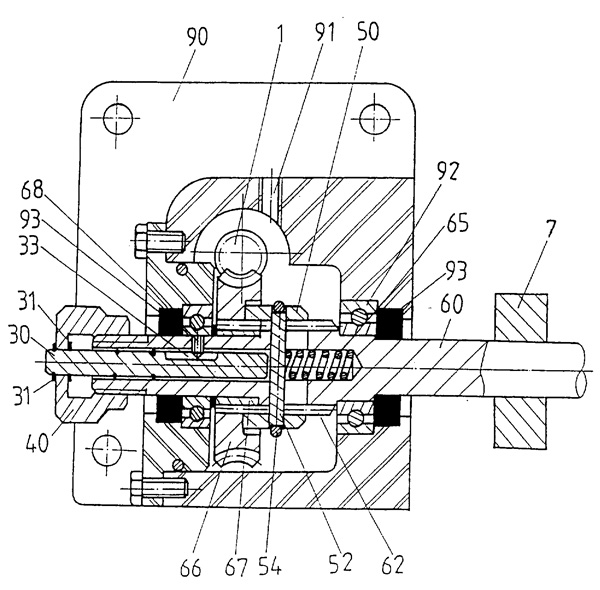

主附图

单轴式离合蜗轮减速机
