行星高变位内齿轮齿差减速机专利

来源：减速机信息网时间：2008-7-4 9:05:54　　责任编辑：liuzhiyun

[公开说明书]

申请号：	98231230	申请日：	1998/08/21
公开号：		公告号：	2350584
授权日：		授权公告日：	1999-11-24
专利类别：	新型	国别省市代码：	43[中国\|湖南]
代理机构代码：	43105	代理人：	萧美哲
发明名称：	行星高变位内齿轮齿差减速机
国际分类号：	F16H 1/28
范畴分类号：	27D
发明人：	孙卫忠
申请人：	孙卫忠
申请人地址：	湖南省株洲市601厂罗家冲72栋603号
邮编：	412000
文摘：
本实用新型涉及一种行星高变位内齿轮齿差减速机。它包括行星架、行星轮、定内齿轮和动内齿轮，特征是设置太阳轮来进行大速比减速，动内齿轮为高变位齿形结构，动、定内齿轮的中径相等，且两齿轮的输入、输出轴在同一轴心线上。本减速机既有行星减速，又有正齿轮减速，因而传动比大而精确，效率高，且加工、安装方便，造价低，可替代摆线针轮减速机与谐波齿轮减速机。
主权利要求：
一种行星高变位内齿轮齿差减速机，包括行星架（２）、行星轮（３）、定内齿轮（４）和动内齿轮（５），其特征在于：Ａ、所述的行星高变位内齿轮齿差减速机内设有可大范围进行大速比减速的两端固定的太阳轮（１），所述的行星轮（３）的两侧分别与太阳轮（１）和定内齿轮（４）啮合，其行星轮（３）的齿宽方向上分别与定内齿轮（４）和动内齿轮（５）啮合；Ｂ、所述的动内齿轮（５）为高变位齿形结构，其动内齿轮（５）的中径直寸与定内齿轮（４）的中径尺寸相等，且两齿轮的输入、输出轴为同一轴心线。
优先权项：

PCT 项

法律状态：[免责声明]	2003-9-24;因费用终止日

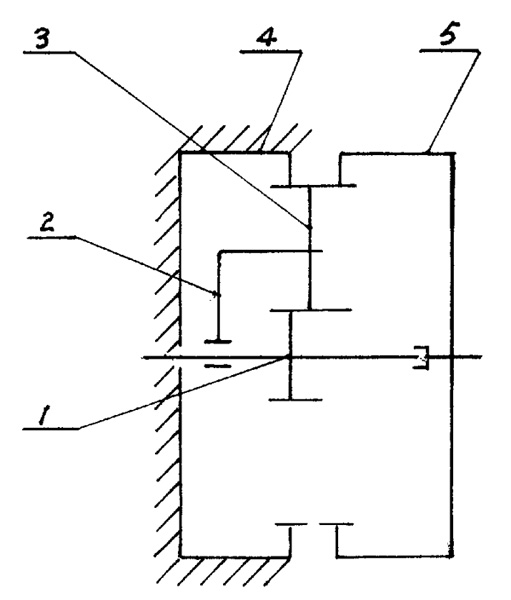

主附图

行星高变位内齿轮齿差减速机
