| 申请号： |
99800740 |
申请日： |
1999/05/13 |
| 公开日： |
2000/11/01 |
公告日： |
2008/06/04 |
| 公开号： |
1272242 |
公告号： |
100392952 |
| 授权日： |
2008-6-4 |
授权公告日： |
2008-6-4 |
| 专利类别： |
发明 |
国别省市代码： |
JP[日本] |
| 代理机构代码： |
72001 |
代理人： |
张天安 温大鹏 |
| 发明名称： |
带有蜗轮减速机的小型电动机及其制造方法 |
| 国际分类号： |
H02K 7/08;H02K 15/14;H02K 5/167;F16H 1/16 |
| 范畴分类号： |
|
| 发明人： |
山本和幸 |
| 申请人： |
马渊马达株式会社 |
| 申请人地址： |
日本千叶县松户市 |
| 邮编： |
|
| 文摘： |

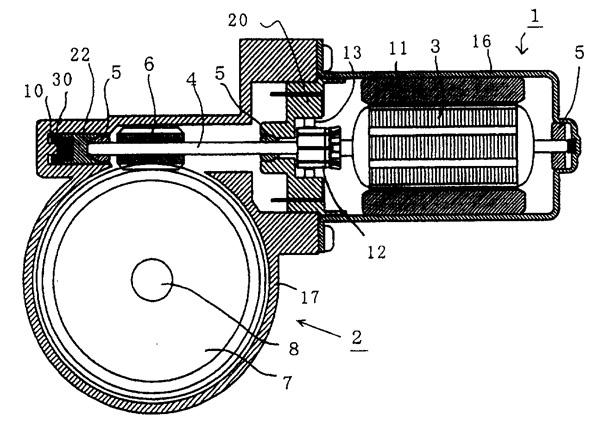

| 本发明的带有蜗轮减速机的小型电动机，在容纳与电动机轴连接的蜗杆６及蜗轮７的齿轮箱１７上形成收纳电动机轴的前端且不与外部连通的空腔部１０，于其中设置装配了轴承装置的轴承保持架２２并在该轴承保持架２２与齿轮箱１７之间设置掺有金属纤维的树脂制成的衬垫或者金属衬垫３０。在利用电磁感应等从齿轮箱外部将树脂衬垫加热使其软化后，或者对金属衬垫加热，将与该加热的金属衬垫接触的齿轮箱突起加热软化后，对电动机轴向轴向力方向加压，进行电动机轴４的轴向力调整。从而，可高精度地对电动机轴在轴向力方向进行位置固定。 |
| 主权利要求： |
| 一种带有蜗轮减速机的小型电动机，经由蜗轮减速机从电动机轴进行输出，其特征在于， 于容纳连接到电动机轴上的蜗杆及与该蜗杆啮合的蜗轮的齿轮箱内形成接纳电动机轴前端部、与外部不连通的空腔部， 在该空腔部内设置装配了电动机轴的径向轴承和推力轴承的轴承保持架、以及在装配了这些轴承的轴承保持架的对向一侧处该轴承保持架及齿轮箱之间设置通过电磁感应等而加热软化了的掺有金属纤维的树脂制成的衬垫。 |
| 优先权项： |
| JP 1998-5-14 130929/98 |
| PCT 项 |
| 进入国家阶段日： |
2000年1月13日 |
国际申请号： |
PCT/JP1999/002487 |
| 国际申请日： |
1999年5月13日 |
国际公布日： |
1999年11月18日 |
| 国际公布号： |
WO1999/059235 |
国际公布语言： |
日 | |
| 法律状态：[免责声明] |
