| 申请号： |
98218621 |
申请日： |
1998/08/21 |
| 公开号： |
|
公告号： |
2363128 |
| 授权日： |
|
授权公告日： |
2000-2-9 |
| 专利类别： |
新型 |
国别省市代码： |
13[中国|河北] |
| 代理机构代码： |
11207 |
代理人： |
范光前 |
| 发明名称： |
一种粉磨机的选粉机减速机 |
| 国际分类号： |
F16H 1/20 |
| 范畴分类号： |
27D26B |
| 发明人： |
刘合安;袁刚;曾志明;孟文英;任军燕;户连元;曾晓光;刘万春 |
| 申请人： |
中国建筑材料工业建设邯郸建材机械厂 |
| 申请人地址： |
河北省邯郸市建设大街87号 |
| 邮编： |
056003 |
| 文摘： |
| 一种粉磨粉机的选粉机减速机为水泥厂的传动装置。本实用新型高速级为弧齿圆锥齿轮副，传动比＜５，从动轮齿数量６－２０，主动轮齿数２９－４１；低速级为圆斜柱齿轮副，传动比＜４，从动轮齿数１８－２６，主动轮齿数５４－７２；总传动比＜８，模数６－１４，锥角２５－４５°，螺旋角８－１５°。本实用新型齿线为圆弧，齿面为局部接触，齿间重合度大，因此，具有承载传动力大，运转稳定，齿轮使用寿命长，噪音小于９５ｄｂ。 |
| 主权利要求： |

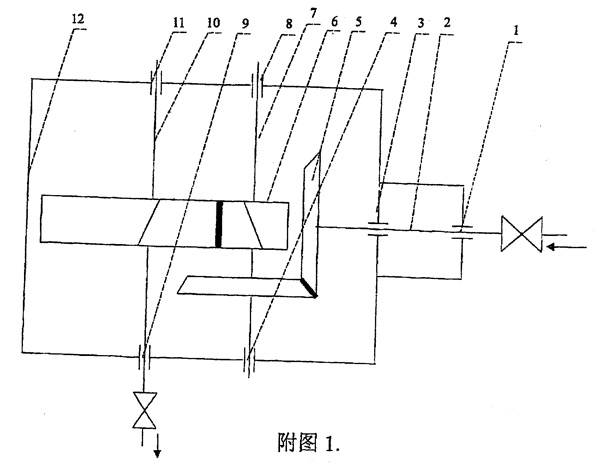

| 一种粉磨机的选粉机减速机，其特征在于减速机为两级减速，高速级为弧齿锥齿轮付，低速级为圆柱斜齿轮付，总传动比＜８，高速级传动比＜５，低速级传动比＜４，模数量６－１４，锥角２５－４５°，螺旋角８－１５°，高速级齿轮齿数，从动轮齿数Ｚ１＝６－２０，主动轮齿数Ｚ２＝２９－４１，低速级齿轮齿数，从动轮大齿轮齿数Ｚ２＝＝５４－７２，主动轮小齿数齿数Ｚ１＝１８－２６，高速级弧齿锥齿轮付（２）、（５）水平输入，高速端为输入轴齿轮（２）用园锥滚柱轴承（１）、（３）悬臂支承，主动轴（７）、输出轴（１０）依靠，两组园锥滚柱轴承（４），（８），（９），（１１）支承传动，低速级斜齿直齿轮（６）、（１２），输出轴垂直向下，轴向为套管和凸台定位。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
2002-9-25;因费用终止日 |
