减速机网 蜗轮蜗杆减速机新型力矩限制器 专利 减速机网
来源:减速机信息网    时间:2008-7-5 10:54:18  责任编辑:liuzhiyun

[公开说明书]

申请号: 200520073713 申请日: 2005/07/13
公开号: 公告号: 2814014
授权日: 2006-9-6 授权公告日: 2006-9-6
专利类别: 新型 国别省市代码: 32[中国|江苏]
代理机构代码: 32223 代理人: 陈静巧
发明名称: 蜗轮蜗杆减速机新型力矩限制器
国际分类号: F16H 1/16;F16H 57/00;F16C 19/34
范畴分类号: 27D
发明人: 李正心
申请人: 李正心
申请人地址: 江苏省淮安市清浦区化工二村5栋2单元501室
邮编: 223002
文摘:
本实用新型属于以蜗轮、蜗杆减速机为输出动力而相匹配的一种力矩限制器。它是对现有力矩限制器进行结构上改进,即去掉设在壳体外的蜗轮轴端部的压簧,而在壳体内上、下钢心的顶、底面之间设有弹簧或弹簧与螺杆螺母组合,使上、下钢心呈柔性结合,改原轴承为两个相对而置的圆锥轴承,整个壳体为封闭式。本实用新型解决了原力矩限制器工作时蜗轮轴上下撺动、蜗轮、蜗杆相互“啃咬”、易于损坏和壳体内润滑油外泄漏问题。
主权利要求:
蜗轮蜗杆减速机新型力矩限制器,包括蜗轮(1)、蜗杆(2)、上、下钢心(3、4)、蜗轮轴(10)、弹簧、轴承及外壳(13),其特征在于:它主要以弹簧作连接,使上、下钢心呈柔性结合;它的轴承为相对设置的上、下圆锥轴承(17、5)。
优先权项:
PCT 项
法律状态:[免责声明]

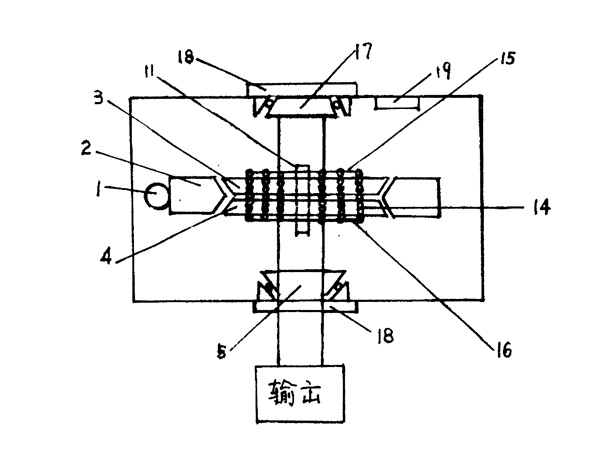

主附图

蜗轮蜗杆减速机新型力矩限制器
