行星摆线减速机的均载输出装置专利

来源：减速机信息网时间：2008-7-5 11:26:41　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200520028075	申请日：	2005/10/19
公开号：		公告号：	2835703
授权日：	2006-11-8	授权公告日：	2006-11-8
专利类别：	新型	国别省市代码：	12[中国\|天津]
代理机构代码：	12101	代理人：	李凤
发明名称：	行星摆线减速机的均载输出装置
国际分类号：	F16H 1/28
范畴分类号：	27D
发明人：	李向进;张谦
申请人：	天津减速机股份有限公司
申请人地址：	天津市河东区程林庄路8号
邮编：	300160
文摘：
本实用新型提供一种行星摆线减速机的均载输出装置。其特点是：减速机输出轴后端大头端周向均布数个销孔，各销孔内均固装有销轴，各销轴后端活动安装在摆线轮对应的销孔内，各销轴的后端还固装有环形的均载环，均载环的端面制有与各销轴后端紧配的销孔，各销轴的前端均制有螺纹，各销轴螺纹端共同安装一环形垫圈，环形垫圈端面上制有与各销轴螺纹端相匹配的通孔，环形垫圈内周边均布安装有与输出轴大头端连接的紧固螺钉，各销轴螺纹端还安装有弹簧垫圈和紧固螺母，解决了减速机输出轴及其轴承因输出轴大头端各销轴受力变形引起的受力不均匀问题，大大提高了该减速机的承载能力，延长了整机的使用寿命。另外本实用新型还具有结构简单、紧凑、易于制造的优点。
主权利要求：
一种行星摆线减速机的均载输出装置，由前端制有键槽后端制有周向均布销孔的盘状大头端的输出轴、以及前端固装在输出轴大头端各销孔内后端活动安装在环状摆线轮周向均布的销孔内的数个销轴组成，其特征是：所述各销轴的后端还固装有环形的均载环，均载环上制有与各销轴紧配的等数量销孔。
优先权项：

PCT 项

法律状态：[免责声明]

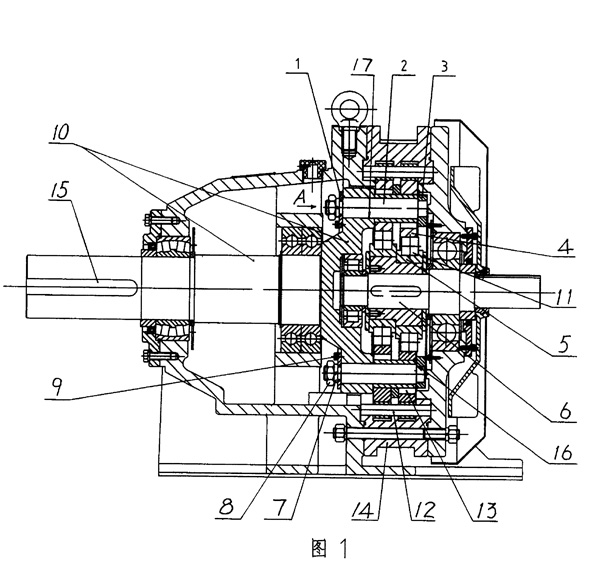

主附图

行星摆线减速机的均载输出装置
