双曲柄双摆线平动行星齿轮减速机专利

来源：减速机信息网时间：2008-7-5 14:32:01　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200520098416	申请日：	2005/10/20
公开号：		公告号：	2856587
授权日：	2007-1-10	授权公告日：	2007-1-10
专利类别：	新型	国别省市代码：	83[中国\|武汉]
代理机构代码：		代理人：
发明名称：	双曲柄双摆线平动行星齿轮减速机
国际分类号：	F16H 1/34;F16H 55/17
范畴分类号：	27D
发明人：	胡来瑢;龚发云;吴红兵
申请人：	湖北工业大学
申请人地址：	湖北省武汉市武昌南湖李家墩
邮编：	430068
文摘：
双曲柄双摆线平动行星齿轮减速机，突破了摆线针轮减速机及双摆线齿轮减速机的传统结构和啮合方式，采用二对同向、同步转动的定轴齿轮副作一级减速，经双曲柄驱动摆线行星轮作平面平动，以平动行星齿轮内啮合作二级减速，取消了Ｗ机构，并驱动摆线内齿轮直接输出。这种新型减速机，由双曲柄作为两级减速的中间环节，驱动双摆线平动行星齿轮内啮合副传递运动和动力，不仅有效地扩大了传动比范围，降低了附加动载荷，而且显著改善了曲柄轴承的受力状况和工作条件。整机结构紧凑、体积小、制造成本低、承载能力大、寿命长，对于大传动比和大功率动力传动，具有重要的开发价值。
主权利要求：
一种具有双曲柄Ｈ作为中间环节驱动的双曲柄双摆线平动行星齿轮减速机，其特征在于采用二级减速组成整体结构（见附图１），第一级为对称配置的两对同向、同步转动的定轴齿轮副（１，２），第二级为双曲柄Ｈ驱动的双摆线平动行星齿轮内啮合副（ｃ，ｐ），其中一级减速的两个输出齿轮２固装在二级减速输入的双曲柄轴Ｏ↓［２］、Ｏ↓［２］上。
优先权项：

PCT 项

法律状态：[免责声明]

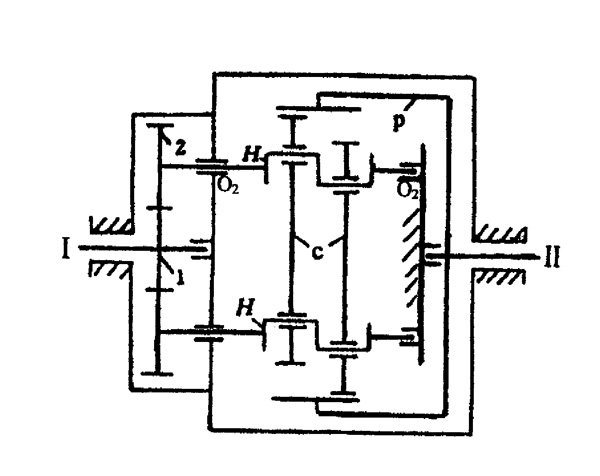

主附图

双曲柄双摆线平动行星齿轮减速机
