可防止输出端花键副损坏的双减速机驱动装置专利

来源：减速机信息网时间：2008-7-5 15:41:07　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200620050304	申请日：	2006/03/15
公开号：		公告号：	2890480
授权日：	2007-4-18	授权公告日：	2007-4-18
专利类别：	新型	国别省市代码：	43[中国\|湖南]
代理机构代码：	43008	代理人：	赵洪
发明名称：	可防止输出端花键副损坏的双减速机驱动装置
国际分类号：	F16D 3/06
范畴分类号：	27C
发明人：	王文峰;卢码根;杨瞻勇
申请人：	三一重工股份有限公司
申请人地址：	湖南省长沙市长沙经济开发区三一工业城
邮编：	410100
文摘：
一种可防止输出端花键副损坏的双减速机驱动装置，包括分设于左右两端的减速机和置于两减速机间的驱动轴，减速机安装于安装板上，减速机的输出花键轴与花键套套合连接，驱动轴的两端分别与左右两件花键套联结；其中一端，花键套与输出花键轴轴向和周向固定；在另一端，花键套与减速机的输出花键轴之间设有轴向间隙，该另一端的输出花键轴端部设有一压盖，压盖周缘延伸至花键套内孔中，花键套与压盖周缘的外圆周面作可轴向移动配合。本实用新型具有花键副不易被损坏、使用寿命长、可避免由于更换损坏的减速机而产生维修费用等特点。
主权利要求：
一种可防止输出端花键副损坏的双减速机驱动装置，包括分设于左右两端的减速机（５）和置于两减速机（５）间的驱动轴（１），减速机（５）安装于安装板（４）上，减速机（５）的输出花键轴与花键套（３）套合连接，驱动轴（１）的两端分别与左右两件花键套（３）联结；其中一端，花键套（３）与输出花键轴轴向和周向固定；在另一端，花键套（３）与减速机（５）的输出花键轴之间设有轴向间隙（ａ），其特征在于所述另一端的输出花键轴端部设有一压盖（６），所述压盖（６）周缘延伸至花键套（３）内孔中，花键套（３）与压盖（６）周缘的外圆周面作可轴向移动配合。
优先权项：

PCT 项

法律状态：[免责声明]

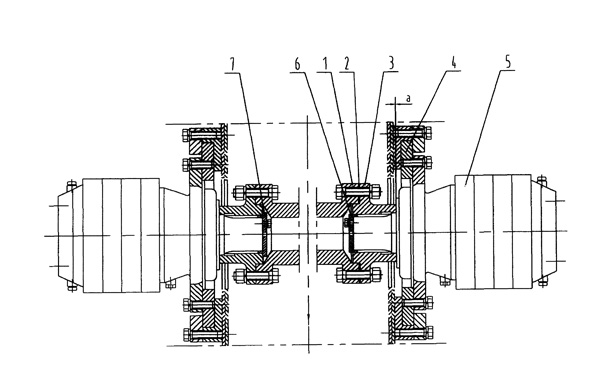

主附图

可防止输出端花键副损坏的双减速机驱动装置
