| 申请号： |
200510086082 |
申请日： |
2005/07/19 |
| 公开日： |
2006/02/01 |
公告日： |
|
| 公开号： |
1727724 |
公告号： |
|
| 授权日： |
|
授权公告日： |
|
| 专利类别： |
发明 |
国别省市代码： |
JP[日本] |
| 代理机构代码： |
72002 |
代理人： |
黄剑锋 |
| 发明名称： |
内接啮合行星齿轮减速机及内接啮合行星齿轮减速装置 |
| 国际分类号： |
F16H 1/28;F16J 15/16;F16N 11/00 |
| 范畴分类号： |
27D |
| 发明人： |
江川正则 |
| 申请人： |
住友重机械工业株式会社 |
| 申请人地址： |
日本东京都 |
| 邮编： |
|
| 文摘： |

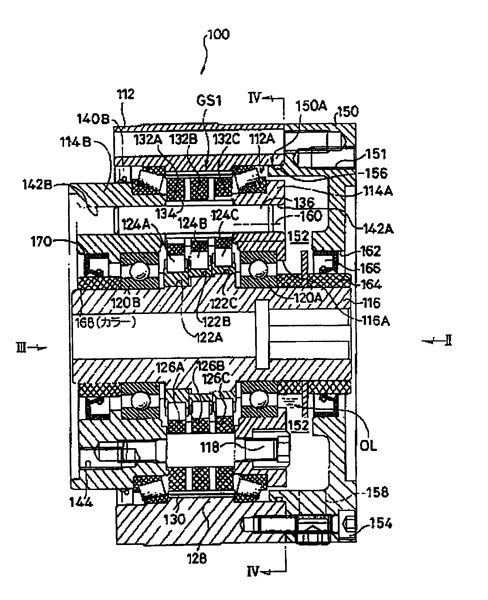

| 本发明提供一种内接啮合行星齿轮减速机及内接啮合行星齿轮减速装置，与以往的内接啮合行星齿轮减速机之间能够共用较多的部件，并且通过稍加设计变更即能够适用于油润滑，伴随润滑性能的提高能够容易地实现长寿命及高效率。内接啮合行星齿轮减速装置（１００）具有设置于第１法兰（１１４Ａ）的与内接啮合行星齿轮减速部（ＧＳ１）相反的一侧上、且可被所述输入轴（１１６）贯通的电机连接盖（１５０），在该电机连接盖（１５０）与第１法兰（１１４Ａ）之间形成可贮存润滑油（ＯＬ）的润滑油贮存空间（１５２）。此外，在输入轴（１１６）与电机连接盖（１５０）之间、以及输入轴（１１６）与第２法兰（１１４）之间分别设有密封润滑油（ＯＬ）的油封（１６６、１７０）。 |
| 主权利要求： |
| 一种内接啮合行星齿轮减速机，其特征为具有： 与罩体内侧相面对地被设置，且可自由回转地支承在该罩体上的第１法兰及第２法兰；设置于该第１、第２法兰之间的，并且输入轴两端可自由回转地支承在该第１、第２法兰上的内接啮合行星齿轮减速部， 具有被设置于所述第１法兰的与所述内接啮合行星齿轮减速部相反的一侧上、且可被所述输入轴贯通的盖，在该盖与所述第１法兰之间形成可贮存润滑油的润滑油贮存空间， 并且在所述输入轴与所述盖之间、以及所述输入轴与第２法兰之间分别设置有密封所述润滑油的油封。 |
| 优先权项： |
| JP 2004-7-27 219209/2004 |
| PCT 项 |
|
| 法律状态：[免责声明] |
