立式锥-平行轴-行星三级传动减速机专利

来源：减速机信息网时间：2008-7-5 9:16:24　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200520010137	申请日：	2005/10/19
公开号：		公告号：	2830786
授权日：	2006-10-25	授权公告日：	2006-10-25
专利类别：	新型	国别省市代码：	85[中国\|重庆]
代理机构代码：	50211	代理人：	郭云
发明名称：	立式锥-平行轴-行星三级传动减速机
国际分类号：	F16H 1/34
范畴分类号：	27D
发明人：	杨才兴;李长平;赵俊渝;王春梅;阙洪军;严建樵
申请人：	重庆齿轮箱有限责任公司
申请人地址：	重庆市江津市德感镇东方红工业区
邮编：	402263
文摘：
一种立式锥－平行轴－行星三级传动减速机，其特征在于：从动锥齿轮（２）装在平行轴主动齿轮（３）的轴上，平行轴主动齿轮（３）与平行轴从动齿轮（４）啮合，平行轴从动齿轮（４）轴的一头通过内齿套（５）与大阳轮（６）轴相连。所述内齿套（５）分别与平行轴从动齿轮（４）轴和大阳轮（６）轴通过花键连接。本实用新型在传统的锥－行星两级减速器传动之间增设了一级平行轴传动，使减速器行星级传动的中心距减小，达到缩小行星级传动齿轮直径，特别是内齿圈的直径的目的，提高了传递功率和增大了传动比，降低了生产成本。
主权利要求：
一种立式锥－平行轴－行星三级传动减速机，包括主动锥齿轮（１）、从动锥齿轮（２）、太阳轮（６）、行星轮（７）、内齿圈（８）、行星轮轴（９）、行星轮轴承（１０）、行星架（１１）、输出法兰（１２）、箱体（１３），其特征在于：从动锥齿轮（２）装在平行轴主动齿轮（３）的轴上，平行轴主动齿轮（３）与平行轴从动齿轮（４）啮合，平行轴从动齿轮（４）轴的一头通过内齿套（５）与大阳轮（６）轴相连。
优先权项：

PCT 项

法律状态：[免责声明]

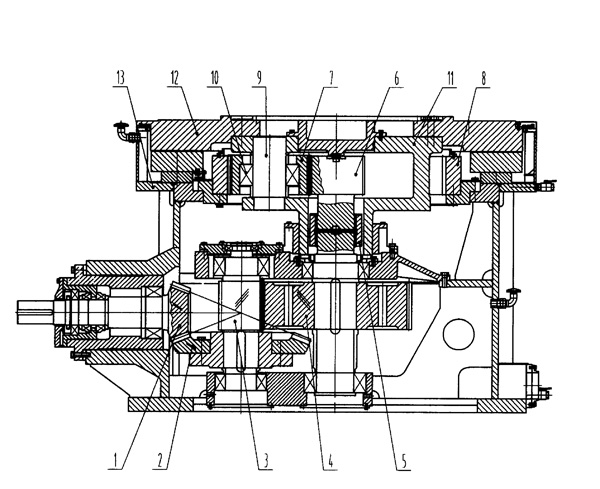

主附图

立式锥-平行轴-行星三级传动减速机
