平行轴三级传动圆柱斜齿轮减速机专利

来源：减速机信息网时间：2008-7-5 9:55:49　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200520025927	申请日：	2005/05/20
公开号：		公告号：	2793434
授权日：	2006-7-5	授权公告日：	2006-7-5
专利类别：	新型	国别省市代码：	12[中国\|天津]
代理机构代码：	12101	代理人：	王淦绪
发明名称：	平行轴三级传动圆柱斜齿轮减速机
国际分类号：	F16H 1/20
范畴分类号：	27D
发明人：	杨艾淼;归鹏;陈明江
申请人：	天津减速机股份有限公司
申请人地址：	天津市河东区程林庄路8号
邮编：	300160
文摘：
本实用新型涉及一种平行轴三级传动圆柱斜齿轮减速机，电动机的输出轴上固装的输入小齿轮与输入大齿轮相啮合，形成第一级减速；中间小齿轮与固装在输出小齿轮轴中部轴台上的中间大齿轮相啮合，形成第二级减速；输出小齿轮与固装在输出轴中部轴台上的输出大齿轮相啮合，形成第三级减速。其中，电动机的输出轴与减速机的三根传动轴，侧视图中的这四根轴线点的连线，在空间呈“Ｚ”字形布局。整机的全部传动齿轮均为斜齿轮，高强度耐磨合金的硬齿面。所以，整机具有承载能力强、传动转矩大、耐磨性能好、传动平稳、振动与噪声小、效率高、温升低、使用寿命长，本机还具有功率范围大，减速比的间隔小、跨距大，体积小、重量轻。有卧、仰、俯、挂等七种安装型式，可满足用户的多种不同的需求。
主权利要求：
一种平行轴三级传动圆柱斜齿轮减速机，由电动机（１）、输入小齿轮（２）、输入大齿轮（３）、箱体（４）、中间小齿轮轴（５）、中间大齿轮（６）、输出小齿轮轴（７）、输出大齿轮（８）、输出轴（９）、法兰盘（１０）、轴承、油封、挡圈、封油圈、键和紧固件组成，其特征是：电动机（１）通过法兰盖和紧固件固装在箱体（４）的输入侧面上，电动机（１）的输出轴通过键固装一个套轮式的输入小齿轮（２），输入小齿轮（２）啮合输入大齿轮（３）；输入大齿轮（３）通过键固装在中间小齿轮轴（５）的中部轴台上，中间小齿轮轴（５）的一端为轴承台并装有轴承，其另一端的中间小齿轮啮合中间大齿轮（６）；中间大齿轮（６）通过键固装在输出小齿轮轴（７）的中部轴台上，输出小齿轮轴（７）的一端为轴承台并装有轴承，其另一端的输出小齿轮啮合输出大齿轮（８）；输出大齿轮（８）通过键固装在空心输出轴（９）的中部轴台上，输出轴（９）的两端分别固装有支撑轴承，两个轴承的外圈分别安装在箱体（４）的前、后轴承室中，两轴承的外侧分别装有孔用挡圈、油封和油封圈；在箱体（４）的上端设置有悬挂孔（１１），在箱体（４）的输出端还可用紧固件固装一个法兰盘（１０）。其中，电动机（１）的输出轴、中间小齿轮轴（５）、输出小齿轮轴（７）和输出轴（９），在侧视图中的四根轴线点的连线，在空间呈“Ｚ”字形布局。
优先权项：

PCT 项

法律状态：[免责声明]

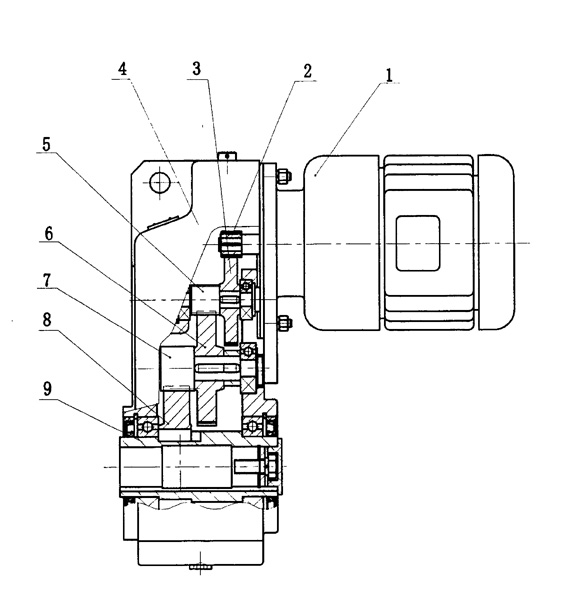

主附图

平行轴三级传动圆柱斜齿轮减速机
