| 申请号： |
02146929 |
申请日： |
2002/10/22 |
| 公开日： |
2003/04/30 |
公告日： |
|
| 公开号： |
1414264 |
公告号： |
1181273 |
| 授权日： |
2004-12-22 |
授权公告日： |
2004-12-22 |
| 专利类别： |
发明 |
国别省市代码： |
JP[日本] |
| 代理机构代码： |
72002 |
代理人： |
黄剑锋 |
| 发明名称： |
双曲线齿轮减速机的系列以及双曲线齿轮传动马达的系列 |
| 国际分类号： |
F16H 1/24 |
| 范畴分类号： |
27D37A |
| 发明人： |
磯崎哲志;峰嶋靖;江川正则;重见贵夫;峰岸清次 |
| 申请人： |
住友重机械工业株式会社 |
| 申请人地址： |
日本东京都 |
| 邮编： |
|
| 文摘： |

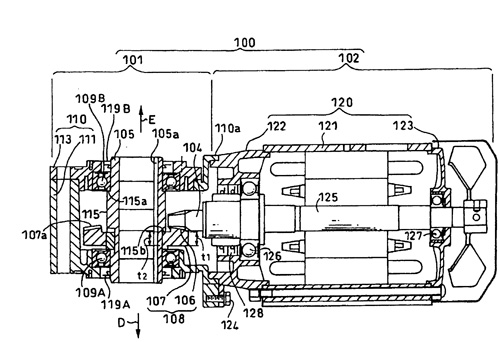

| 本发明的目的是提供一种在减轻齿轮箱库存负担的同时，可应对多种减速比，且成本较低、选择范围较宽的双曲线齿轮减速机以及双曲线齿轮传动马达的系列。双曲线齿轮减速机（１０１）的系列，具有由双曲线小齿轮（１０６）和齿轮箱（１０７）组成的双曲线齿轮组（１０８），可以从不同减速比的双曲线齿轮组（１０８）中选择１个，装配到在全双曲线齿轮减速机（１００）共用的齿轮箱（１１０）中，同时在该共用的齿轮箱（１００）中，至少上述双曲线齿轮（１０７）的轴向长度，是对应上述不同的减速比中最小减速比（１／５）的双曲线齿轮组（１０８）而进行的最适当设计。 |
| 主权利要求： |
| 一种双曲线齿轮减速机的系列，该减速机包括： 双曲线齿轮组，具有双曲线小齿轮的输入轴、与该输入轴啮合的双曲线齿轮、及装配有该双曲线齿轮的输出轴； 收纳上述双曲线齿轮组的齿轮箱，其特征在于： 从不同减速比的双曲线齿轮组中选择１个，可装配到在全双曲线齿轮减速机共用的齿轮箱中； 并且，该共用的齿轮箱的输出轴的轴向长度，是对应上述不同减速比中最小减速比的双曲线齿轮组而进行的最适当设计。 |
| 优先权项： |
| JP 2001-10-22 2001-323533 |
| PCT 项 |
|
| 法律状态：[免责声明] |
|
| |
