[公开说明书]

申请号：	02213795	申请日：	2002/04/09
公开号：		公告号：	2533335
授权日：		授权公告日：	2003-1-29
专利类别：	新型	国别省市代码：	37[中国|山东]
代理机构代码：	00000	代理人：
发明名称：	釜用立式行星减速机
国际分类号：	B01F 7/00;F16H 1/28
范畴分类号：	27D23A
发明人：	李隆淮
申请人：	李隆淮
申请人地址：	山东省淄博市博山区水河北路6号内11-3号
邮编：	255200
文摘：
本实用新型为一种釜用渐开线行星减速机，其中的双联齿轮采用了相同偏转角定位方式，具有结构紧凑、成本低和传动效率高的特点。本实用新型适于设计成系列产品，用于各种化工反应釜或搅拌设备上作传递动力之用。
主权利要求：
一种釜用立式渐开线行星减速机，其中部是由太阳轮（３）、沿圆周均匀分布的双联行星齿轮（４与６）与内齿轮（５）及系杆（７）组成的ＮＷ型行星传动机构，其上部是内齿套（１）和外齿轮（２）以及同外齿轮（２）固定连接的太阳轮（３）等组成的均载装置；本实用新型的特征在于：每对双联行星齿轮中上端齿轮（４）的基准齿槽的对称线相对于下端齿轮（６）的定位齿槽的对称线都取一相同的偏转角，当以太阳轮（３）为主动构件，以系杆（７）为从动构件时，该减速机的传动比为８至２１。
优先权项：
PCT 项
法律状态：[免责声明]	2006-5-31;因费用终止日

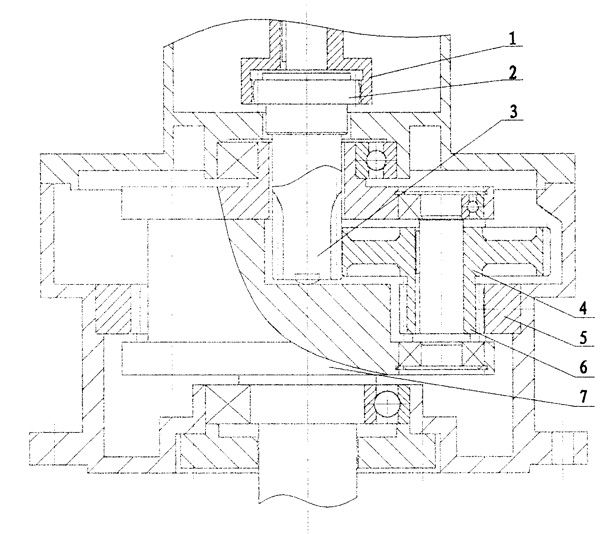

主附图
