| 申请号： |
02154328 |
申请日： |
2002/11/29 |
| 公开日： |
2004/06/16 |
公告日： |
2006/03/29 |
| 公开号： |
1504657 |
公告号： |
1247920 |
| 授权日： |
2006-3-29 |
授权公告日： |
2006-3-29 |
| 专利类别： |
发明 |
国别省市代码： |
71[中国|台湾] |
| 代理机构代码： |
31100 |
代理人： |
任永武 |
| 发明名称： |
蜗杆蜗轮组减速机齿隙消除机构及利用此机构的电子装置 |
| 国际分类号： |
F16H 57/12;H02K 7/06 |
| 范畴分类号： |
27D |
| 发明人： |
何其骅 |
| 申请人： |
华硕电脑股份有限公司 |
| 申请人地址： |
台湾省台北市北投区立德路150号4楼 |
| 邮编： |
|
| 文摘： |

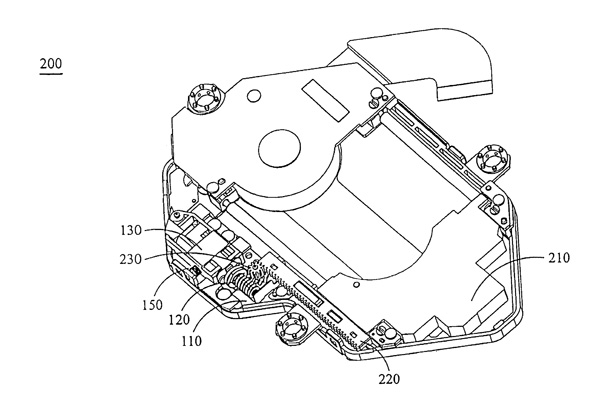

| 本发明提供一种蜗杆蜗轮组减速机齿隙消除机构及利用此机构的电子装置，其中齿隙消除机构包括一基底、一蜗杆蜗轮组、一支撑架、一马达以及一迫紧装置；蜗杆蜗轮组具有一蜗杆以及与蜗杆啮合的一蜗轮，其中蜗轮设置于基底上；支撑架以可产生位移的方式设置于基底上；马达设置于支撑架中，其具有一输出轴，其中输出轴与蜗杆连接；迫紧装置以与支撑架抵接的方式设置于基底上，藉此当马达经由其输出轴转动蜗杆、而转动蜗轮时，支撑架藉由迫紧装置而可产生位移，以使与设置于支撑架中的马达的输出杆连接的蜗杆可相对于蜗轮接近或远离，而可消除蜗杆和蜗轮间的齿隙；而利用上述机构的电子装置，则可以低成本达到精确定位的要求。 |
| 主权利要求： |
| 一种蜗杆蜗轮组减速机齿隙消除机构，其特征在于，包括： 一基底； 一蜗杆蜗轮组，具有一蜗杆以及与该蜗杆啮合的一蜗轮，其中该蜗轮设置于该基底上； 一支撑架，以可产生位移的方式设置于该基底上； 一马达，设置于该支撑架中，具有一输出轴，其中该输出轴与该蜗杆连接；以及 一迫紧装置，以与该支撑架抵接的方式设置于该基底上，藉此当该马达经由其输出轴转动该蜗杆、而转动该蜗轮时，该支撑架藉由该迫紧装置而产生位移，以使与设置于该支撑架中的马达的输出杆连接的蜗杆可相对于该蜗轮接近或远离，而可消除该蜗杆和该蜗轮间的齿隙。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
|
| |
