圆弧齿2K-V型行星减速机专利

来源：减速机信息网时间：2008-7-7 9:12:47　　责任编辑：liuzhiyun

[公开说明书]

申请号：	02285194	申请日：	2002/11/12
公开号：		公告号：	2592959
授权日：	2003-12-17	授权公告日：	2003-12-17
专利类别：	新型	国别省市代码：	12[中国\|天津]
代理机构代码：	12201	代理人：	韩素琴
发明名称：	圆弧齿2K-V型行星减速机
国际分类号：	F16H 3/44
范畴分类号：
发明人：	李充宁;刘继岩;方沂;戚厚军;田南平
申请人：	天津职业技术师范学院
申请人地址：	天津市河西区柳林东
邮编：	300222
文摘：
本实用新型公开了一种圆弧齿２Ｋ－Ｖ行星减速机，提供了一种将圆弧齿行星齿轮用于２Ｋ－Ｖ型轮系的传动机构。本实用新型的构成包括中心齿轮轴、输出盘、针齿轮、行星架、曲柄轴，在所述的曲柄轴上分别设置有与所述的中心齿轮轴构成外啮合副的渐开线齿行星齿轮和通过主轴承套装在所述的行星架以及输出盘外周的针齿轮构成内啮合副的圆弧齿行星齿轮，所述的圆弧齿行星齿轮的齿廓为纯圆弧齿廓。本实用新型的优点是：传动平稳，承载能力好；圆弧齿与针齿内啮合，齿面接触强度高，轮齿间相对滑动小；整体结构较普通少齿差传动体积更小，传动比可达ｉ＝６～３００。由于圆弧齿廓易于制造，传动精度容易控制，可实现高定位精度和传动精度。
主权利要求：
一种圆弧齿２Ｋ－Ｖ行星减速机，包括中心齿轮轴（１）、输出盘（２）、针齿轮（３）、行星架（４）、曲柄轴（５），其特征是，在所述的曲柄轴（５）上分别设置有与所述的中心齿轮轴（１）构成外啮合副的渐开线齿行星齿轮（６）和通过主轴承（８）、（９）套装在所述的行星架（４）以及输出盘（２）外周的针齿轮（３）构成内啮合副的圆弧齿行星齿轮（１０）、（１１），所述的圆弧齿行星齿轮（１０）、（１１）的齿廓为纯圆弧齿廓。
优先权项：

PCT 项

法律状态：[免责声明]

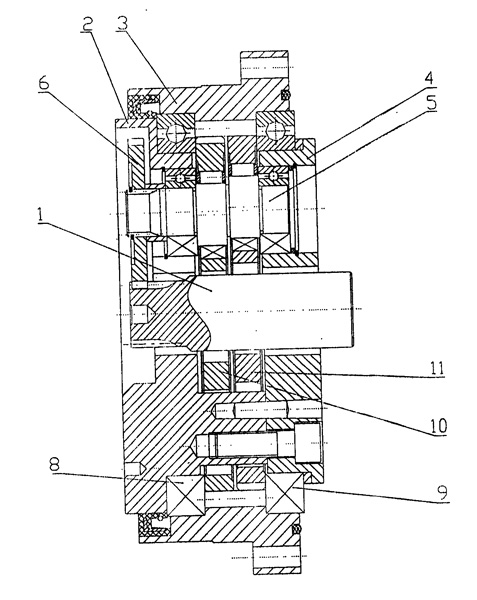

主附图

圆弧齿2K-V型行星减速机
