行星减速机专利

来源：减速机信息网时间：2008-7-9 11:42:03　　责任编辑：liuzhiyun

[公开说明书]

申请号：	96116899	申请日：	1996/04/19
公开日：	1997/10/29	公告日：
公开号：	1163364	公告号：
授权日：		授权公告日：
专利类别：	发明	国别省市代码：	32[中国\|江苏]
代理机构代码：	00000	代理人：
发明名称：	行星减速机
国际分类号：	F16H 1/28
范畴分类号：	27D
发明人：	方祖彭;方丹;方芳;赵亚芬
申请人：	方祖彭
申请人地址：	江苏省南京市中央门外汽轮四村20-19
邮编：	210037
文摘：
一种具有一组销轴输出机构的双级行星减速机，销轴６的两端固结于行星轮７和１８上，做为整体的行星轮８、９上具有供锁轴６无接触地穿过的过道孔２０，作为输出元件的销轴６运转时不耗功，其输入轴是静、动平衡具备的轴系，它还具有两个零载支承３和１３，速比从１１－１５０００以上。效率可高达９７％，速比４０００时可达８０％，功率可大于５０００ＫＷ。
主权利要求：
一种具有两个内齿轮的ＮＮ型双级行星减速机，其中第一级行星轮系中的内齿圈１０为固结于壳体上的静止件，与内齿圈１０相啮合，并处于互为１８０°位置上的行星轮９及１８各自支承在偏心量相等的偏心轮１１及１７各自外缘的轴承１４及１５的外圈上，第二级行星轮系中的内齿圈４是作为输出元件的运动件，内齿圈４与输出轴１是具有相同轴心的整体，与内齿圈４相啮合，并处于互为１８０°位置上的行星轮７及８各自支承在偏心量相等的偏心轮１９及１７各自外缘的轴承５及１６的外圈上，其特征为：处于相同相位的二级行星轮７和一级行星轮１８之间是由一组中心圆位于轴承５、１４的外缘至行星轮７、１８的齿根圆之间的平均直径附近的、数量为四个以上且其中心夹角相等的销轴６的两端相固结。做成整体的一级行星轮９和二级行星轮８上具有数量与销轴６相等、中心圆与销轴６的中心圆相等，供销轴６各自无接触地穿过的一组过道孔２０。
优先权项：

PCT 项

法律状态：[免责声明]	1998-11-25;视撤日

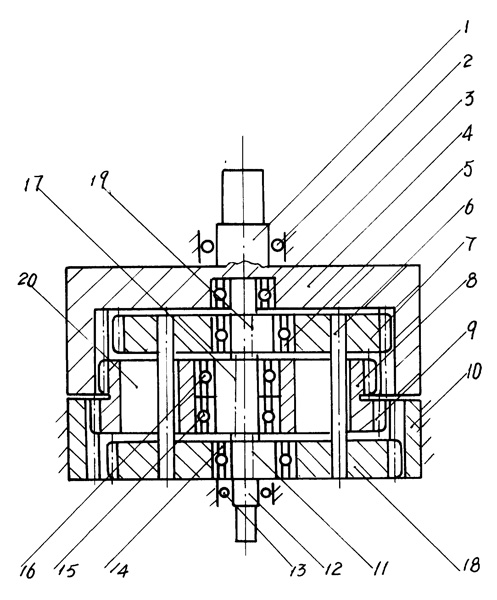

主附图

行星减速机
