| 申请号： |
98236597 |
申请日： |
1998/02/09 |
| 公开号： |
|
公告号： |
2319627 |
| 授权日： |
|
授权公告日： |
1999-5-19 |
| 专利类别： |
新型 |
国别省市代码： |
21[中国|辽宁] |
| 代理机构代码： |
21105 |
代理人： |
张沈 |
| 发明名称： |
多轴双联齿轮行星差速减速机 |
| 国际分类号： |
F16H 1/28 |
| 范畴分类号： |
27D |
| 发明人： |
潘守财 |
| 申请人： |
铁岭市生产力促进中心;铁岭全记机械有限公司;潘守财 |
| 申请人地址： |
辽宁省铁岭市银州区光荣街17号市生产力促进中心 |
| 邮编： |
112000 |
| 文摘： |

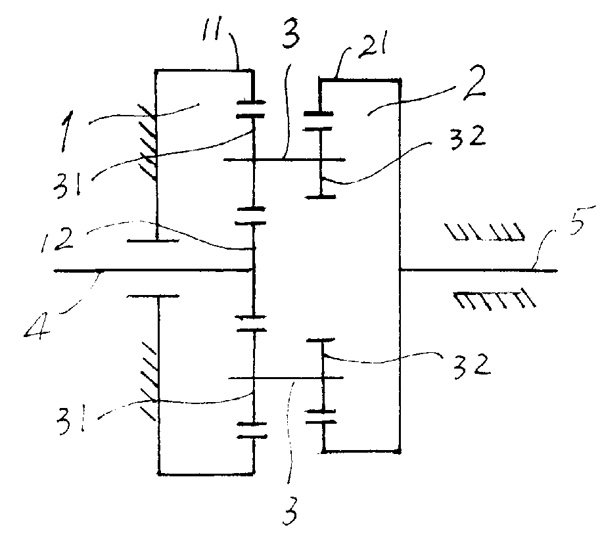

| 多轴双联齿轮行星差速减速机，由行星减速机构和差速减速机构串联组成。行星减速机有顺序啮合的太阳轮、行星轮、定齿圈，行星轮由两个刚性连接的齿轮组成，其中的一个齿轮与太阳轮和定齿圈相啮合，另一个齿轮与一个动内齿圈相啮合，双联齿轮的两个齿轮的直径差和定齿圈与动齿圈的直径差相等。动齿圈的轴向有动力输出轴。本实用新型在行星减速机的基础上仅增加很少的部件，即可获得较大的减速比，结构简单，体积相对较小，效率较高。 |
| 主权利要求： |
| 一种多轴双联齿轮行星差速减速机，有与普通行星减速机相同的顺序啮合的太阳齿轮、行星齿轮和定内齿圈，太阳齿轮的轴是动力输入轴，其特征在于：上述行星齿轮是双联齿轮，双联齿轮的一个齿轮与上述太阳齿轮和定内齿圈相啮合，双联齿轮的另一个齿轮啮合有另一个动内齿圈，动内齿圈的轴向有动力输出轴，上述双联齿轮的两个齿轮直径的差小于双联齿轮中的一个与太阳齿轮和定内齿圈相啮合的齿轮的直径。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
2001-3-28;因费用终止日 |
| |
