超薄型凸轮钢球减速机专利

来源：减速机信息网时间：2008-7-9 16:45:17　　责任编辑：liuzhiyun

[公开说明书]

申请号：	99253924	申请日：	1999/11/26
公开号：		公告号：	2413089
授权日：		授权公告日：	2001-1-3
专利类别：	新型	国别省市代码：	61[中国\|陕西]
代理机构代码：	00000	代理人：
发明名称：	超薄型凸轮钢球减速机
国际分类号：	F16H 13/04
范畴分类号：	27D
发明人：	曹西京
申请人：	陕西科技大学
申请人地址：	陕西省咸阳市人民西路49号
邮编：	712081
文摘：
一种超薄型凸轮钢球减速机，其特征在于在凸轮轴的凹桶型表面上设有半球族包络螺旋槽，在从动盘上均匀的设有半球状凹坑，在减速座上设有环形轨道，凸轮轴的凹桶形表面上的半球族包络螺旋槽与装在从动盘上的钢球相啮合，其啮合副为滚动摩擦副，从而有效地解决了现有蜗轮蜗杆减速机由于滑动摩擦而引起的发热、磨损、效率低、高速性能差等的问题。另外，由于本实用新型的从动盘直接运行在减速座的环形轨道内，取消了原蜗轮蜗杆减速机蜗轮两端的支承轴承，使得结构简化、外形成倍减小。
主权利要求：
一种超薄型凸轮钢球减速机，它包括凸轮轴（２）、从动盘（３）；本实用新型的特征在于在凸轮轴（２）的凹桶形外表面上设有半球族包络螺旋槽（６），在从动盘（３）上均匀设有半球状凹坑（５），在减速座（１）上设有环形轨道（７），钢球（４）均布在从动盘（３）上的半球凹坑中，凸轮轴（２）、从动盘（３）装在减速座（１）上，凸轮轴（２）的凹桶形外表面上的半球族包络螺旋槽（６）与装在从动盘（３）上的钢球（４）相啮合。
优先权项：

PCT 项

法律状态：[免责声明]	2005-1-26;因费用终止日

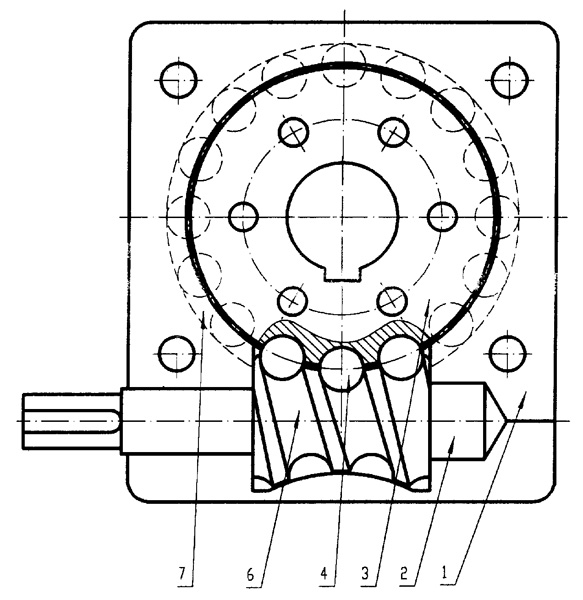

主附图

超薄型凸轮钢球减速机
