立式双摆线齿轮减速机的轴承布置及润滑油路专利

来源：减速机信息网时间：2008-7-9 17:41:06　　责任编辑：liuzhiyun

[公开说明书]

申请号：	99256767	申请日：	1999/12/30
公开号：		公告号：	2424329
授权日：		授权公告日：	2001-3-21
专利类别：	新型	国别省市代码：	83[中国\|武汉]
代理机构代码：	42113	代理人：	丁齐旭
发明名称：	立式双摆线齿轮减速机的轴承布置及润滑油路
国际分类号：	F16H 57/00
范畴分类号：	27D27H
发明人：	胡象志;郑建辉;周咏;丁焰
申请人：	武汉建中减速机械有限责任公司
申请人地址：	湖北省武汉市解放公园路43号华通互联网大厦605
邮编：	430010
文摘：
本实用新型提出了一种立式双摆线齿轮减速机新的轴承布置及润滑油路。它是在高速轴一端设置一个内外圈均固定的径向轴承，另一端设置一个能轴向自由伸缩的无挡边的圆柱轴承。中间转臂轴承用两个小端相对的圆锥轴承，该圆锥轴承也是油池（１７）、低速轴油孔（１６）、高速轴油孔（１２）、偏心套（３）的油槽孔（１８）、（１９）组成的油路系统的油泵。本实用新型既能很好地解决轴向定位，又能积极消除高速轴热膨胀的影响，承载能力也特别强；同时也很好地解决了立式机的润滑问题。
主权利要求：
一种立式双摆线齿轮减速机的轴承布置，它是由机体［９］、高速轴［１１］、偏心套［３］、两对内外摆线齿轮［５］、［６］、［７］、［８］、低速轴［１５］组成，其特征在于高速轴［１１］一端设置一个内外圈均固定的径向轴承［１０］，另一端设置一个能轴向自由伸缩的无挡边的圆柱轴承［１４］；中间转臂处设置两个小端相对的园锥轴承［４］。
优先权项：

PCT 项

法律状态：[免责声明]	2006-3-1;因费用终止日

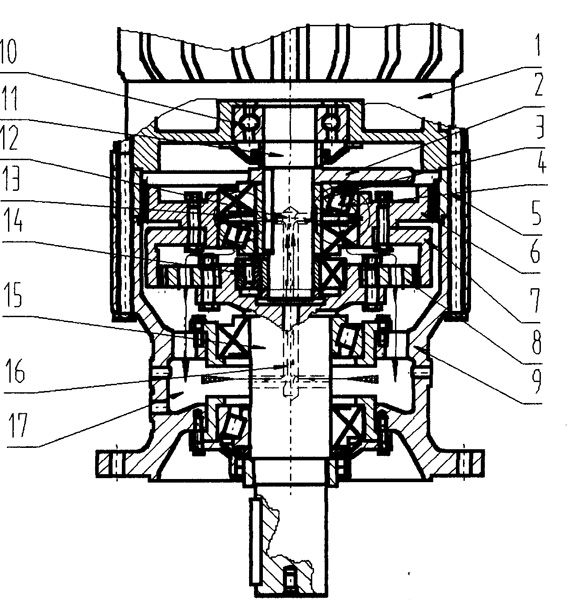

主附图

立式双摆线齿轮减速机的轴承布置及润滑油路
