谐波齿轮传动减速机专利

来源：减速机信息网时间：2008-7-9 8:53:38　　责任编辑：liuzhiyun

[公开说明书]

申请号：	92213487	申请日：	1992/03/23
公开号：		公告号：	2122973
授权日：	1993-6-27	授权公告日：	1993-10-6
专利类别：	新型	国别省市代码：	32[中国\|江苏]
代理机构代码：	32101	代理人：	刘伯平
发明名称：	谐波齿轮传动减速机
国际分类号：	F16H 1/02
范畴分类号：	27D37B32F
发明人：	吴玉楼;金建胜
申请人：	江苏省国营岗埠农机修造厂
申请人地址：	江苏省东海县岗埠农场
邮编：	222300
文摘：
一种可用于电厂汽轮机大修时盘车专用的谐波齿轮减速机，它是一种行星齿轮减速机的改型机。采用机体与输出轮以凹凸形结构配合，使减速机体积大为缩小，机重减轻，同时取消了摆线轮、针齿销、柱销等部件，采用了刚轮、柔轮、刚环等新部件从而提高了汽轮机盘车专用减速机的工作性能，所以是一种理想的电厂汽轮机大修时专用的盘车机械。
主权利要求：
一种谐波齿轮减速机，它由输入轴（电动机轴）、双偏心套、输出机构构成的，其特征在于它的刚轮（２）与电动机壳（７）、减速机机体（１）紧固，刚轮（２）与柔轮（４）用啮合齿（３、５）结合，柔轮（４）与轮出轮（１５）用啮合齿（１４、１６）结合，输出轮（１５）用花键（１７、１８）与主轴（１９）相配合；在柔轮（４）中装有刚环（６），刚环（６）内设有发生器（２４），发生器（２４）由两组以偏心位置相错１８０°安装的偏心件，它是由以键固定在电机轴（２５）上的偏心套（７）、偏心板（１１）、滚轮（１０）和中压盖（８）、轴承（１２）所构成的；机体（１）与主轴（１９）用轴承（２３）、挡圈（２２）、压盖（２１）、毡圈（２０）来固定的。
优先权项：

PCT 项

法律状态：[免责声明]	1995-5-24;因费用终止日

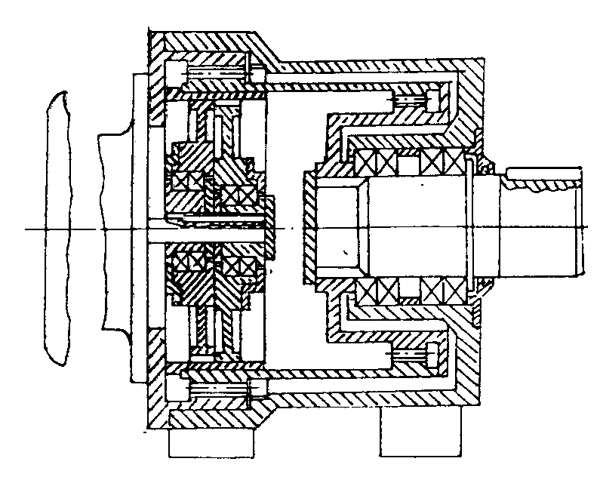

主附图

谐波齿轮传动减速机
