星齿纯滚动行星减速机专利

来源：减速机信息网时间：2008-7-9 9:33:04　　责任编辑：liuzhiyun

[公开说明书]

申请号：	93213523	申请日：	1993/05/30
公开号：		公告号：	2170409
授权日：	1994-6-1	授权公告日：	1994-6-29
专利类别：	新型	国别省市代码：	87[中国\|西安]
代理机构代码：	61110	代理人：	魏法祥
发明名称：	星齿纯滚动行星减速机
国际分类号：	F16H 1/28
范畴分类号：	27D
发明人：	周先德;周铭;毛开友;李鹭鸣;杨善安;于文武
申请人：	西安矿业学院
申请人地址：	陕西省西安市雁塔路14号
邮编：	710054
文摘：
本实用新型乃一种纯滚动的星齿行星减速机，可以省略现有渐开线，摆动齿轮之加工，用圆球或柱形元件的星齿取代。主动输入轴（１）的一端接电机，其另一端设置偏心轴承盘（２），星齿（５），星齿套（６）装在星齿座（４）上，星齿（５）啮合的星齿（７）设于另一星齿座（１１）中，星齿（５）在动轨上运行，星齿（７）在静轨上作相对定位回转，星齿（５）驱动从动件（８）作等速运动，而从动件（８）与输出轴（１８）联结进行传动。本传动啮合效率≥９０～９９％；啮合齿对数≥７０％～１００％，其体积比现在的减（加）速机小１０％～５０％，承载能力大，使用寿命长，维修简便，加工精度准确，啮合性能好，成本低廉，适用于任意轴间传动，可以取代传统的齿蜗轮行星传动。
主权利要求：
一种星齿纯滚动行星减速机，具有从动件（８）和主动输入轴（１），在主动输入轴（１）的一端联接电机，其特征在于主动输入轴（１）的另一端设置偏心轴承盘（２），星齿（５），星齿套（６）装在星齿座（４）上，星齿（５）啮合的星齿（７）设于另一星齿座（１１）中，星齿（５）在动轨上运行，星齿（７）在静轨上作相对定位回转。
优先权项：

PCT 项

法律状态：[免责声明]	2003-7-9;因费用终止日

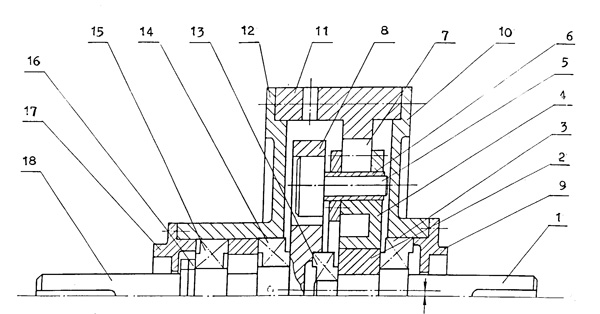

主附图

星齿纯滚动行星减速机
