| 申请号： |
93244275 |
申请日： |
1993/11/17 |
| 公开号： |
|
公告号： |
2188143 |
| 授权日： |
1994-8-17 |
授权公告日： |
1995-1-25 |
| 专利类别： |
新型 |
国别省市代码： |
15[中国|内蒙] |
| 代理机构代码： |
11005 |
代理人： |
李毓斌 马秀兰 |
| 发明名称： |
行星减速机的巢式滚动输出机构 |
| 国际分类号： |
F16H 37/02 |
| 范畴分类号： |
27D |
| 发明人： |
杨天博 |
| 申请人： |
杨天博 |
| 申请人地址： |
内蒙古自治区呼和浩特市内蒙地矿局10号楼2单元6号 |
| 邮编： |
010020 |
| 文摘： |
| 本实用新型涉及一种减速机。 本实用新型提供了一种行星减速机的巢式滚动输出机构。该机系用一种滚动元件将行星传动的公转运动过滤掉，将自转运动传递给输出轴。该机构具有简单紧凑、体积小，并以滚动摩擦代替滑动摩擦，因而传动效率高等特点。 |
| 主权利要求： |

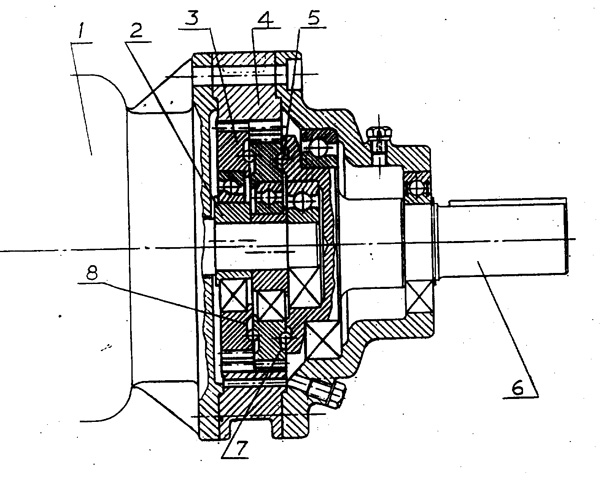

| 一种行星减速机的巢式滚动输出机构其特征在于： （１）行星齿轮（３）与电动机（１）输出轴端面园盘之间安排有两个以上滚动体（５），在与滚动体（５）相对应的位置，在行星齿轮（３）及电机（１）输出轴园盘上，各制出数目与滚动体（５）数目相等的园巢形浅坑一（７），园巢直径等于滚动体（５）直径加上行星齿轮Ｏ的偏心距，滚动体可在此园巢边沿滚动 （２）行星齿轮（３）分为对等的两个齿轮，各安装在偏心方向相反的两个偏心套（２）上，在两个行星齿轮（３）之间放置两个以上的滚动体（５），在与滚动体（５）对应的位置、在两个行星齿轮（３）上，各制出数目与滚动体（５）数目相等的园巢形浅坑二（８），其直径等于滚动体（５）直径加上两倍偏心距，滚动体可在此园巢边沿滚动。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
2002-1-2;因费用终止日 |
| |
