小模数渐开线圆柱齿轮基本齿廓

1 主题内容与适用范围

本标准规定了小模数渐开线圆柱齿轮基本齿廓的定义及基本参数。

本标准适用于法向模数m_n＜1.0mm的渐开线圆柱齿轮及齿条。

2 定义

小模数渐开线圆柱齿轮的基本齿廓是指基本齿条的法面齿廓。

3 参数

3.1 本标准以其基准线来规定基本齿廓各参数。

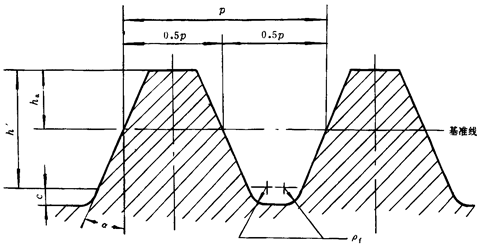

3.2 基本齿廓的基本参数如图所示。

a.齿形角 a=20°;

b.齿顶高 h_a=m_n;

c 工作齿高 h′=2m_n;

d 齿距 p=πm_n;

e 顶隙 c=0.35m_n;

f 齿根圆角半径 p_f≤0.2m_n.
