轮齿同侧齿面偏差的定义和允许值
1范围
本标准规定了单个渐开线圆柱齿轮轮齿同侧齿面的精度。
本标准规定了轮齿各项精度术语的定义、齿轮精度的结构能及齿距偏差、齿廓总偏差和螺旋线总偏差的允许值。
本标准仅适用于单个齿轮的每一要素，而不包括齿轮副。
强调指出：本标准的每个使用者，都应非常熟悉GB/Z 18620.1-2002所叙述的方法和步骤。在本标准的限制范围内，使用其以外的技术是不适宜的。
附录A（标准的附录）给出了切向综合偏差的公差计算式，它是本标准的检验项目，但不是必检项目。
附录B（提示的附录）给出了齿廓与螺旋线的形状偏差和倾斜偏差的公差和极限偏差，它有时作为有用的参数和评定值，但不是必检项目。
2引用标准
下无标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性：
GB/Z18620.1-2002 圆柱齿轮 检验实施规范 第1部分：轮齿同侧齿面的检验
3定义
本章未作说明的符号，参见第4章。
3.1齿距偏差
3.1.1单个齿距偏差（fpt）
在端平面上，在接近齿高中部的一个与齿轮轴线同心的圆上，实际齿距与理论齿距的代数差（见图1）。
3.1.2齿距累积偏差（FPK）
任意k个齿距的实际弧长与理论弧长的代数差（见图1）。理论上它等于这k个齿距的各单个齿距偏差的代数和。
注1：除另有规定，FPK值被限定在不大于1/8的圆周上评定。因此，FPK的允许值适用于齿距数k为2到小于z/8的弧段内。通常，FPK取k=z/8就足够了，如果对于特殊的应用（如高速齿轮）还需检验较小弧段，并规定相应的k数。
3.1.3齿距累积总偏差（FP）
齿轮同侧齿面任意弧段(k=1至k=z)内的最大齿距累积偏差。它表现为齿距累积偏差曲线的总幅值。

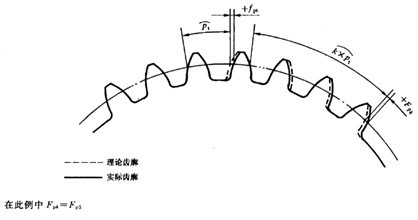

图1齿距偏差与齿距累积偏差
3.2齿廓偏差
3.2.1齿廓偏差
实际齿廓偏离设计齿廓的量，该量在端平面内且垂直于渐开线齿廓的方向计值。
3.2.1.1可用长度（LAF）
等于两条端面基圆切线之差。其中一条是从基圆到可用齿廓的外界限点，另一条是从基圆到可用齿廓的内界限点。
依据设计，可用长度外界限点被齿顶、齿顶倒棱或齿顶倒圆的起始点（点A）限定，在朝齿根方向上，可用长度的内界限点被齿根圆角或挖根的起始点（点F）所限定。
3.2.1.2有效长度（LAE）
可用长度对应于有效齿廓的那部分。对于齿顶，其有与可用长度同样的限定（A点）。对于齿根，有效长度延伸到与之配对齿轮有效啮合的终止点E（即有效齿廓的起始点），如不知道配对齿轮，则E点为与基本齿条相啮合的有效齿廓的起始点。
3.2.1.3齿廓计值范围（Lα）
可用长度中的一部分，在Lα内应遵照规定精度等级的公差。除另有规定外，其长度等于从E点开始延伸的有效长度LAE的92%（见图2）。
注2：齿轮设计者应确保适用的齿廓计值范围。
对于LAE剩下的8%为靠近齿顶处的LAE与Lα之差。在评定齿廓总偏差和齿廓形状偏差时，按以下规则计值：
a）  使偏差量增加的偏向齿体外的正偏差必须计入偏差值；
b）  除另有规定外，对于负偏差，其公差为计值范围Lα规定公差的三倍。
注3：在分析齿廓形状偏差时，规则a)和b)以3.2.1.5中定义的平均齿廓迹线为基准。
3.2.1.4设计齿廓
符合设计规定的齿廓，当无其他限定时，是指端面齿廓。
注4：在齿廓曲线图中，未经修形的渐开线齿廓迹线一般为直线。在图2中，设计齿廓迹线用点划线表示。
3.2.1.5被测齿面的平均齿廓
设计齿廓迹线的纵坐标减去一条斜直线的纵坐标后得到的一条迹线。这条斜直线使得在计值范围内，实际齿廓迹线对平均齿廓迹线偏差的平方和最小，因此，平均齿廓迹线的位置和倾斜可以用“最小二乘法”求得。
注5：平均齿廓是用来确定ffa（图2b）和fHa(图2c)的一条辅助齿廓迹线。
3.2.2齿廓总偏差（Fα）
在计值范围内，包容实际齿廓迹线的两条设计齿廓迹线间的距离（见图2a）。
3.2.3齿廓形状偏差（ffa）
在计值范围内，包容实际齿廓迹线的两条与平均齿廓迹线完全相同的曲线间的距离，且两条曲线与平均齿廓迹线的距离为常数（见图2b）。

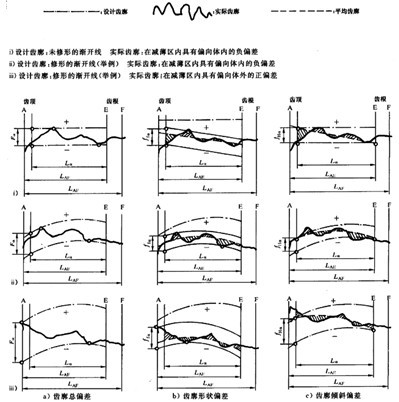

图2 齿廓偏差
3.2.4齿廓倾斜偏差（fHs）
在计值范围的两端与平均齿廓迹线相交的两条设计齿廓迹线间的距离（见图2c）.
3.3螺旋线偏差
3.3.1螺旋线偏差
在端面基圆切线方向上测得的实际螺旋线偏离设计螺旋线的量。
3.3.1.1迹线长度
与齿宽成正比而不包括齿端倒角或修圆在内的长度。
3.3.1.2螺旋线计值范围（Lβ）
除另有规定外，在轮齿两端处各减去下面两个数值中较小的一个后的“迹线长度”；即5%的齿宽或等于一个模数的长度。
注6：齿轮设计者应确保适用的螺旋线计值范围。
在两端缩减的区域中，螺旋线总偏差和螺旋线形状偏差，按以下规则计值：
a)       使偏差量增加的偏向齿体外的正偏差，必须计入偏差值；
b)       除另有规定外，对于负偏差，其允许值为计值范围Lβ规定公差的三倍。
注7：在分析螺旋线形状偏差时，规则 a)和b)以3.3.1.4中定义的平均螺旋线迹线为基准。
3.3.1.设计螺旋线
符合设计规定的螺旋线。
注8：在螺旋线曲线图中，未经修形的螺旋的迹线一般为直线。在图3中，设计螺旋迹线用点划线表示。
3.3.1.4被测齿面的平均螺旋线
设计螺旋线迹线的纵坐标减去一条斜直线纵坐标所得到的一条迹线。这条斜直线使得在计值范围内，实际螺旋线迹线对平均螺旋线迹线偏差的平方和最小，因此，平均螺旋线迹线的位置和倾斜可以用“最小二乘法”求得。
注9：平均螺旋线是用来确定ffβ(图3b)和fHβ（图3c）的一条辅助螺旋线。

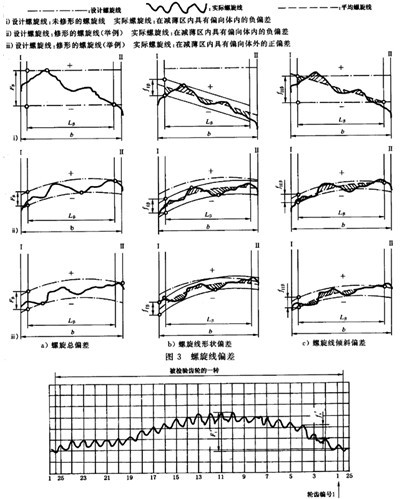

3.3.2螺旋线总偏差（Fβ）
    在计值范围内，包容实际螺旋线迹线的两条设计螺旋线迹线间的距离 （见图3a）。
3.3.3螺旋线总偏差（ffβ）
在计值范围内，包容实际螺旋线迹线的两条与平均螺旋线迹线完全相同的曲线间的距离，且两条曲线与平均螺旋线迹线的距离为常数（见图3b）。
3.3.4螺旋线倾斜偏差（fHβ）
在计值范围的两端与平均螺旋线迹线相交的设计螺旋线迹线间的距离（见图3c）。
3.4切向综合偏差
3.4.1切向综合总偏差（ ）
被测齿轮与测量齿轮单面啮合检验时，被测齿轮一转内，齿轮分度圆上实际圆周位移与理论圆周位移的最大差值（见图4）。
注10：在检测过程中，齿轮的同侧面处于单面啮合状态（图4）。
3.4.2一齿切向综合偏差（ ）
在一个齿距内的切向综合偏差（见图4）。

图4切向综合偏差
4符号和术语
4.1齿轮参数和齿轮术语（长度单位：mm）
b
齿宽
d
分度圆直径
k
连续的齿距数
mn
法向模数
pr
端面齿距
z
齿数
A
齿顶倒角或齿顶圆角的起始点
E
有效齿廓的起始点
F
可用齿廓的起始点
LAE
有效长度
LAF
可用长度
Lα
齿廓计值范围
Lβ
螺旋线计值范围
Q
精度等级
εγ
总重合度
Ⅰ
基准面
Ⅱ
非基准面
4.2齿轮偏差（单位：μm）
ffα
齿廓形状偏差
ffβ
螺旋线形状偏差
齿廓倾斜偏差
螺旋倾斜偏差
一齿切向综合偏差
单个齿距偏差
切向综合总偏差
FP
齿距累积总偏差
齿距累积偏差
Fα
齿廓总偏差
Fβ
螺旋线总偏差
   1)这些偏差项目可以是“+”（正）或“-”（负）。
5齿轮精度的结构
本标准规定了13个精度等级，其中0级是最高的精度等级，而12级是最低的精度等级。
当文件需叙述齿轮精度要求时，应注明GB/T10095.1。
5.2偏差的允许值。
     齿轮的精度等级是通过实测的偏差与表1～表4规定的数值进行比较后确定的。表中的数值是用第6章中对5级精度规定的公式乘以级间公比计算出来的。两相邻精度等级的级间公比等于 ，本级数值除以（或乘以） 即可得到相邻较高（较低）等级的数值。5级精度的未圆整的计算值乘以20.5(Q-5),即可得任一精度等级的待求值，式中Q是待求值的精度等级数。
对于没有提供数值表的齿距累积偏差Fpk的允许值，可在3.1.2、5.2至5.4、6.1至6.2的基础上通过计算得到。
表1～表4中的模数mn与齿宽b，如无另有规定，在不考虑齿顶和齿端倒角情况下，被认为是一个名义值。
5.3参数范围
参数的限定范围如下（单位：mm）:
a)  分度圆直径，d
5/20/50/125/280/560/1000/1600/2500/4000/6000/8000/10000
b)  模数（法向模数），mn
0.5/2/3.5/5/6/10/16/25/40/70
c)齿宽，b
4/10/20/40/80/160/250/400/650/1000
应用第6章的公式时，参数mn、d和b应取该分段界限值的几何平均值，而不是用实际数值代入。例如，如果实际模数7mm，分段界限值为mn=6mm和mn=10mm，公差用mn= =7.746mm代入计算。
当齿轮参数不在给定的范围内或供需双方同意时，可以在公式中代入实际的齿轮参数。
5.4圆整规则
表1～表4中列出的数值是用第6章的公式计算并圆整后的数值。如果计算值大于10μm，圆整到最接近的整数；如果小于10μm，圆整到最接近的尾数为0.5μm的小数或整数；如果小于5μm，圆整到最接近的0.1μm的一位小数或整数。
5.5有效性
在给定的文件中，如果所要求的齿轮精度等级规定为本标准的某一等级，而无其他规定时，则6.1至6.5中各项偏差的允许值均按该精度等级。然而，按协议，对工作和非工作齿面可规定不同精度等级，或对于不同偏差项目可规定不同的精度等级。另外，也可以仅对工作齿面规定不同精度等级。
除另有规定外，均在接近齿高中部和（或）齿宽中部的位置测量。当公差数值很小时，优其是小于5μm时，要求测量仪器具有足够的精度，以确保测量值能达到要求的重复精度。
除另有规定外，齿廓与螺旋线偏差应至少测三个齿的两侧齿面，这三个齿应取在沿齿轮圆周近似三等分位置处。单个距偏差fpt则需对每个轮齿的两侧都进行测量。
6 5级精度的齿轮偏差允许值的计算式
   6.1单个齿距偏差的极限偏差±fpt
±fpt=0.3(mn+0.4 )+4

6.2齿距累积偏差的极限偏差±Fpk
6.3齿距累积总偏差的公差Fp
6.4齿廓总偏差的公差Fα
6.5螺旋线总偏差的公差Fβ
6.6公式中的参数mn、d和b按5.3和5.4中的规定，取各分段界限值的几何平均值。
切向综合偏差的公差计算式，齿廓形状偏差和倾斜偏差、螺旋线的形状偏差和倾斜偏差推荐的公差或极限偏差计算式，分别在附录A和附录B中给出。
7轮齿同侧齿面的精度允许值
轮齿同侧齿面偏差的公差或极限偏差见表1至表4。
表1单个齿距极限偏差±fpt
分度圆直径
d/mm
法向模数
mn/mm
精度等级
0
1
2
3
4
5
6
7
8
9
10
11
12
5≤d≤20
0.5≤mn≤2
0.8
1.2
1.7
2.3
3.3
4.7
6.5
9.5
13.0
19.0
26.0
37.0
53.0
2＜mn≤3.5
0.9
1.3
1.8
2.6
3.7
5.0
7.5
10.0
15.0
21.0
29.0
41.0
59.0
20＜d≤50
0.5≤mn≤2
0.9
1.2
1.8
2.5
3.5
5.0
7.0
10.0
14.0
20.0
28.0
40.0
56.0
2＜mn≤3.5
1.0
1.4
1.9
2.7
3.9
5.5
7.5
11.0
15.0
22.0
31.0
44.0
62.0
3.5＜mn≤6
1.1
1.5
2.1
3.0
4.3
6. 0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
6＜mn≤10
1.2
1.7
2.5
3.5
4.9
7.0
10.0
14.0
20.0
28.0
40.0
56.0
79.0
50＜d≤125
0.5≤mn≤2
0.9
1.3
1.9
2.7
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
61.0
2＜mn≤3.5
1.0
1.5
2.1
2.9
4.1
6.0
8.5
12.0
17.0
23.0
33.0
47.0
66.0
3.5＜mn≤6
1.1
1.6
2.3
3.2
4.6
6.5
9.0
13.0
18.0
26.0
36.0
52.0
73.0
6＜mn≤10
1.3
1.8
2.6
3.7
5.0
7.5
10.0
15.0
21.0
30.0
42.0
59.0
84.0
10＜mn≤16
1.6
2.2
3.1
4.4
6.5
9.0
13.0
18.0
25.0
35.0
50.0
71.0
100.0
16＜mn≤25
2.0
2.8
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
63.0
89.0
125.0
125＜d≤280
0.5≤mn≤2
1.1
1.5
2.1
3.0
4.2
6.0
8.5
12.0
17.0
24.0
34.0
48.0
67.0
2＜mn≤3.5
1.1
1.6
2.3
3.2
4.6
6.5
9.0
13.0
18.0
26.0
36.0
51.0
73.0
3.5＜mn≤6
1.2
1.8
2.5
3.5
5.0
7.0
10.0
14.0
20.0
28.0
40.0
56.0
79.0
6＜mn≤10
1.4
2.0
2.8
4.0
5.5
8.0
11.0
16.0
23.0
32.0
45.0
64.0
90.0
10＜mn≤16
1.7
2.4
3.3
4.7
6.5
9.5
13.0
19.0
27.0
38.0
53.0
75.0
107.0
16＜mn≤25
2.1
2.9
4.1
6.0
8.0
12.0
16.0
23.0
33.0
47.0
66.0
93.0
132.0
25＜mn≤40
2.7
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
61.0
86.0
121.0
171.0
280＜d≤560
0.5≤mn≤2
1.2
1.7
2.4
3.3
4.7
6.5
9.5
13.0
19.0
27.0
38.0
54.0
76.0
2＜mn≤3.5
1.3
1.8
2.5
3.6
5.0
7.0
10.0
14.0
20.0
29.0
41.0
57.0
81.0
3.5＜mn≤6
1.4
1.9
2.7
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
62.0
88.0
6＜mn≤10
1.5
2.2
3.1
4.4
6.0
8.5
12.0
17.0
25.0
35.0
49.0
70.0
99.0
10＜mn≤16
1.8
2.5
3.6
5.0
7.0
10.0
14.0
20.0
29.0
41.0
58.0
81.0
115.0
16＜mn≤25
2.2
3.1
4.4
6.0
9.0
12.0
18.0
25.0
35.0
50.0
70.0
99.0
140.0
25＜mn≤40
2.8
4.0
5.5
8.0
11.0
16.0
22.0
32.0
45.0
63.0
90.0
127.0
180.0
40＜mn≤70
3.9
5.5
8.0
11.0
16.0
22.0
31.0
45.0
63.0
89.0
126.0
178.0
252.0
560＜d≤1000
0.5≤mn≤2
1.3
1.9
2.7
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
61.0
86.0
2＜mn≤3.5
1.4
2.0
2.9
4.0
5.5
8.0
11.0
16.0
23.0
32.0
46.0
65.0
91.0
3.5＜mn≤6
1.5
2.2
3.4
4.3
6.0
8.5
12.0
17.0
24.0
35.0
49.0
69.0
98.0
6＜mn≤10
1.7
2.4
3.4
4.8
7.0
9.5
14.0
19.0
27.0
38.0
54.0
77.0
109.0
10＜mn≤16
2.0
2.8
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
63.0
89.0
125.0
16＜mn≤25
2.3
3.3
4.7
6.5
9.5
13.0
19.0
27.0
38.0
53.0
75.0
106.0
150.0
25＜mn≤40
3.0
4.2
6.0
8.5
12.0
17.0
24.0
34.0
47.0
67.0
95.0
134.0
190.0
40＜mn≤70
4.1
6.0
8.0
12.0
16.0
23.0
33.0
46.0
65.0
93.0
131.0
185.0
262.0
1000＜d≤1600
2＜mn≤3.5
1.6
2.3
3.2
4.5
6.5
9.0
13.0
18.0
26.0
36.0
51.0
72.0
103.0
3.5＜mn≤6
1.7
2.4
3.4
4.8
7.0
9.5
14.0
19.0
27.0
39.0
55.0
77.0
109.0
6＜mn≤10
1.9
2.6
3.7
5.5
7.5
11.0
15.0
21.0
30.0
42.0
60.0
85.0
120.0
10＜mn≤16
2.1
3.0
4.3
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
97.0
136.0
16＜mn≤25
2.5
3.6
5.0
70.0
10.0
14.0
20.0
29.0
40.0
57.0
81.0
114.0
161.0
25＜mn≤40
3.1
4.4
6.5
9.0
13.0
18.0
25.0
36.0
50.0
71.0
100.0
142.0
201.0
40＜mn≤70
4.3
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
97.0
137.0
193.0
273.0
1600＜d≤2500
3.5＜mn≤6
1.9
2.7
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
61.0
86.0
122.0
6＜mn≤10
2.1
2.9
4.1
6.0
8.5
12.0
17.0
23.0
33.0
47.0
66.0
94.0
132.0
10＜mn≤16
2.3
3.3
4.7
6.5
9.5
13.0
19.0
26.0
37.0
53.0
74.0
105.0
149.0
16＜mn≤25
2.7
3.8
5.5
7.5
11.0
15.0
22.0
31.0
43.0
61.0
87.0
123.0
174.0
25＜mn≤40
3.3
4.7
6.5
9.5
13.0
19.0
27.0
38.0
53.0
75.0
107.0
151.0
213.0
40＜mn≤70
4.5
6.5
9.0
13.0
18.0
25.0
36.0
50.0
71.0
101.0
143.0
202.0
286.0
2500＜d≤4000
6＜mn≤10
2.3
3.3
4.6
6.5
9.0
13.0
18.0
26.0
37.0
52.0
74.0
105.0
148.0
10＜mn≤16
2.6
3.6
5.0
7.5
10.0
15.0
21.0
29.0
41.0
58.0
82.0
116.0
165.0
16＜mn≤25
3.0
4.2
6.0
8.5
12.0
17.0
24.0
33.0
47.0
67.0
95.0
134.0
189.0
25＜mn≤40
3.6
5.0
7.0
10.0
14.0
20.0
29.0
40.0
57.0
81.0
114.0
162.0
229.0
40＜mn≤70
4.7
6.5
9.5
13.0
19.0
27.0
38.0
53.0
75.0
106.0
151.0
213.0
301.0
4000＜d≤6000
6＜mn≤10
2.6
3.7
5.0
7.5
10.0
15.0
21.0
29.0
42.0
59.0
83.0
118.0
167.0
10＜mn≤16
2.9
4.0
5.5
8.0
11.0
16.0
23.0
32.0
46.0
65.0
92.0
130.0
183.0
16＜mn≤25
3.3
4.6
6.5
9.0
13.0
18.0
26.0
37.0
52.0
74.0
104.0
147.0
208.0
25＜mn≤40
3.9
5.5
7.5
11.0
15.0
22.0
31.0
44.0
62.0
88.0
124.0
175.0
248.0
40＜mn≤70
5.0
7.0
10.0
14.0
20.0
28.0
40.0
57.0
80.0
113.0
160.0
226.0
320.0
6000＜d≤8000
10＜mn≤16
3.1
4.4
6.5
9.0
13.0
18.0
25.0
36.0
50.0
71.0
101.0
142.0
201.0
16＜mn≤25
3.5
5.0
7.0
10.0
14.0
20.0
28.0
40.0
57.0
80.0
113.0
160.0
226.0
25＜mn≤40
4.1
6.0
8.5
12.0
17.0
23.0
33.0
47.0
66.0
94.0
133.0
188.0
266.0
40＜mn≤70
5.5
7.5
11.0
15.0
21.0
30.0
42.0
60.0
84.0
119.0
169.0
239.0
338.0
8000＜d≤10000
10＜mn≤16
3.4
4.8
7.0
9.5
14.0
19.0
27.0
38.0
54.0
77.0
108.0
153.0
217.0
16＜mn≤25
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
60.0
85.0
121.0
171.0
242.0
25＜mn≤40
4.4
6.0
9.0
12.0
18.0
25.0
35.0
50.0
70.0
99.0
140.0
199.0
281.0
40＜mn≤70
5.5
8.0
11.0
16.0
22.0
31.0
44.0
62.0
88.0
125.0
177.0
250.0
353.0

表2 齿距累积总公差FP
分度圆直径
d/mm
法向模数
mn/mm
精度等级
0
1
2
3
4
5
6
7
8
9
10
11
12
5≤d≤20
0.5≤mn≤2
2.0
2.8
4.0
5.5
8.0
11.0
16.0
23.0
32.0
45.0
64.0
90.0
127.0
2＜mn≤3.5
2.1
2.9
4.2
6.0
8.5
12.0
17.0
23.0
33.0
47.0
66.0
94.0
133.0
20＜d≤50
0.5≤mn≤2
2.5
3.6
5.0
7.0
10.0
14.0
20.0
29.0
41.0
57.0
81.0
115.0
162.0
2＜mn≤3.5
2.6
3.7
5.0
7.5
10.0
15.0
21.0
30.0
42.0
59.0
84.0
119.0
168.0
3.5＜mn≤6
2.7
3.9
5.5
7.5
11.0
15.0
22.0
31.0
44.0
62.0
87.0
123.0
174.0
6＜mn≤10
2.9
4.1
6.0
8.0
12.0
16.0
23.0
33.0
46.0
65.0
93.0
131.0
185.0
50＜d≤125
0.5≤mn≤2
3.3
4.6
6.5
9.0
13.0
18.0
26.0
37.0
52.0
74.0
104.0
147.0
208.0
2＜mn≤3.5
3.3
4.7
6.5
9.5
13.0
19.0
27.0
38.0
53.0
76.0
107.0
151.0
214.0
3.5＜mn≤6
3.4
4.9
7.0
9.5
14.0
19.0
28.0
39.0
55.0
78.0
110.0
156.0
220.0
6＜mn≤10
3.6
5.0
7.0
10.0
14.0
20.0
29.0
41.0
58.0
82.0
116.0
164.0
231.0
10＜mn≤16
3.9
5.5
7.5
11.0
15.0
22.0
31.0
44.0
62.0
88.0
124.0
175.0
248.0
16＜mn≤25
4.3
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
96.0
136.0
193.0
273.0
125＜d≤280
0.5≤mn≤2
4.3
6.0
8.5
12.0
17.0
24.0
35.0
49.0
69.0
98.0
138.0
195.0
276.0
2＜mn≤3.5
4.4
6.0
9.0
12.0
18.0
25.0
35.0
50.0
70.0
1000.0
141.0
199.0
282.0
3.5＜mn≤6
4.5
6.5
9.0
13.0
18.0
25.0
36.0
51.0
72.0
102.0
144.0
204.0
288.0
6＜mn≤10
4.7
6.5
9.5
13.0
19.0
26.0
37.0
53.0
75.0
106.0
149.0
211.0
299.0
10＜mn≤16
4.9
7.0
10.0
14.0
20.0
28.0
39.0
56.0
79.0
112.0
158.0
223.0
316.0
16＜mn≤25
5.5
7.5
11.0
15.0
21.0
30.0
43.0
60.0
85.0
120.0
170.0
241.0
341.0
25＜mn≤40
6.0
8.5
12.0
17.0
24.0
34.0
47.0
67.0
95.0
134.0
190.0
269.0
380.0
280＜d≤560
0.5≤mn≤2
5.5
8.0
11.0
16.0
23.0
32.0
46.0
64.0
91.0
129.0
182.0
257.0
364.0
2＜mn≤3.5
6.0
8.0
12.0
16.0
23.0
33.0
46.0
65.0
92.0
131.0
185.0
261.0
370.0
3.5＜mn≤6
6.0
8.5
12.0
17.0
24.0
33.0
47.0
66.0
94.0
133.0
188.0
266.0
376.0
6＜mn≤10
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
97.0
137.0
193.0
274.0
387.0
10＜mn≤16
6.5
9.0
13.0
18.0
25.0
36.0
50.0
71.0
101.0
143.0
202.0
285.0
404.0
16＜mn≤25
6.5
9.5
13.0
19.0
27.0
38.0
54.0
76.0
107.0
151.0
214.0
303.0
428.0
25＜mn≤40
7.5
10.0
15.0
21.0
29.0
41.0
58.0
83.0
117.0
165.0
234.0
331.0
468.0
40＜mn≤70
8.5
12.0
17.0
24.0
34.0
48.0
68.0
95.0
135.0
191.0
270.0
382.0
540.0
560＜d≤1000
0.5≤mn≤2
7.5
10.0
15.0
21.0
29.0
41.0
59.0
83.0
117.0
166.0
235.0
332.0
469.0
2＜mn≤3.5
7.5
10.0
15.0
21.0
30.0
42.0
59.0
84.0
119.0
168.0
238.0
336.0
475.0
3.5＜mn≤6
7.5
11.0
15.0
21.0
30.0
43.0
60.0
85.0
120.0
170.0
241.0
341.0
482.0
6＜mn≤10
7.5
11.0
15.0
22.0
30.0
43.0
60.0
85.0
120.0
170.0
241.0
341.0
482.0
10＜mn≤16
8.0
11.0
16.0
22.0
32.0
45.0
64.0
90.0
127.0
180.0
254.0
360.0
509.0
16＜mn≤25
8.5
12.0
17.0
24.0
33.0
47.0
67.0
94.0
133.0
189.0
267.0
378.0
534.0
25＜mn≤40
9.0
13.0
18.0
25.0
36.0
51.0
72.0
101.0
143.0
203.0
287.0
405.0
573.0
40＜mn≤70
10.0
14.0
20.0
29.0
40.0
57.0
81.0
114.0
161.0
228.0
323.0
457.0
646.0
1000＜d≤1600
2＜mn≤3.5
9.0
13.0
18.0
26.0
37.0
52.0
74.0
105.0
148.0
209.0
296.0
418.0
591.0
3.5＜mn≤6
9.5
13.0
19.0
26.0
37.0
53.0
75.0
106.0
149.0
211.0
299.0
423.0
598.0
6＜mn≤10
9.5
13.0
19.0
27.0
38.0
54.0
76.01
08.0
152.0
215.0
304.0
430.0
608.0
10＜mn≤16
10.0
14.0
20.0
29.0
41.0
57.0
81.0
115.0
163.0
230.0
325.0
460.0
650.0
16＜mn≤25
10.0
14.0
20.0
29.0
41.0
57.0
81.0
115.0
163.0
230.0
325.0
460.0
650.0
25＜mn≤40
11.0
15.0
22.0
30.0
43.0
61.0
86.0
122.0
172.0
244.0
345.0
488.0
690.0
40＜mn≤70
12.0
17.0
24.0
34.0
48.0
67.0
95.0
135.0
190.0
269.0
381.0
539.0
762.0
1600＜d≤2500
3.5＜mn≤6
11.0
16.0
23.0
32.0
45.0
64.0
91.0
129.0
182.0
257.0
364.0
514.0
727.0
6＜mn≤10
12.0
16.0
23.0
33.0
46.0
65.0
92.0
130.0
184.0
261.0
369.0
522.0
738.0
10＜mn≤16
12.0
17.0
24.0
33.0
47.0
67.0
94.0
133.0
189.0
267.0
377.0
534.0
755.0
16＜mn≤25
12.0
17.0
24.0
34.0
49.0
69.0
97.0
138.0
195.0
276.0
390.0
551.0
780.0
25＜mn≤40
13.0
18.0
26.0
36.0
51.0
72.0
102.0
145.0
205.0
290.0
409.0
579.0
819.0
40＜mn≤70
14.0
20.0
28.0
39.0
56.0
79.0
111.0
158.0
223.0
315.0
446.0
603.0
891.0
2500＜d≤4000
6＜mn≤10
14.0
20.0
28.0
40.0
56.0
80.0
113.0
159.0
225.0
318.0
450.0
637.0
901.0
10＜mn≤16
14.0
20.0
29.0
41.0
57.0
81.0
115.0
162.0
229.0
324.0
459.0
649.0
917.0
16＜mn≤25
15.0
21.0
29.0
42.0
59.0
83.0
118.0
167.0
236.0
333.0
471.0
666.0
942.0
25＜mn≤40
15.0
22.0
31.0
43.0
61.0
87.0
123.0
174.0
245.0
347.0
491.0
694.0
982.0
40＜mn≤70
16.0
23.0
33.0
47.0
66.0
93.0
123.0
186.0
264.0
373.0
525.0
745.0
1054.0
4000＜d≤6000
6＜mn≤10
17.0
24.0
34.0
48.0
68.0
97.0
137.0
194.0
274.0
387.0
548.0
775.0
1095.0
10＜mn≤16
17.0
25.0
35.0
49.0
69.0
98.0
139.0
197.0
278.0
393.0
556.0
786.0
1112.0
16＜mn≤25
18.0
25.0
36.0
50.0
71.0
100.0
142.0
201.0
284.0
402.0
568.0
804.0
1137.0
25＜mn≤40
18.0
26.0
37.0
52.0
74.0
104.0
147.0
208.0
294.0
416.0
588.0
832.0
1176.0
40＜mn≤70
20.0
28.0
39.0
55.0
78.0
110.0
156.0
221.0
312.0
441.0
624.0
883.0
1249.0
6000＜d≤8000
10＜mn≤16
20.0
29.0
41.0
57.0
81.0
115.0
162.0
230.0
325.0
459.0
650.0
919.0
1299.0
16＜mn≤25
21.0
29.0
41.0
 ,
59.0
83.0
117.0
 166.0
234.0
331.0
468.0
662.0
936.0
1324.0
25＜mn≤40
21.0
30.0
43.0
60.0
85.0
121.0
170.0
241.0
341.0
482.0
682.0
964.0
1364.0
40＜mn≤70
22.0
32.0
45.0
63.0
90.0
127.0
179.0
254.0
359.0
508.0
718.0
1015.0
1436.0
8000＜d≤10000
10＜mn≤16
23.0
32.0
46.0
65.0
91.0
129.0
182.0
258.0
365.0
516.0
730.0
1032.0
1460.0
16＜mn≤25
23.0
33.0
46.0
66.0
93.0
131.0
186.0
262.0
371.0
525.0
742.0
1050.0
1485.0
25＜mn≤40
24.0
34.0
48.0
67.0
95.0
135.0
191.0
269.0
381.0
539.0
762.0
1078.0
1524.0
40＜mn≤70
25.0
35.0
50.0
71.0
100.0
141.0
200.0
282.0
399.0
564.0
798.0
1129.0
1596.0
表3齿廓总公差Fα
分度圆直径
d/mm
法向模数
mn/mm
精度等级
0
1
2
3
4
5
6
7
8
9
10
11
12
5≤d≤20
0.5≤mn≤2
0.8
1.1
1.6
2.3
3.2
4.6
6.5
9.0
13.0
18.0
26.0
37.0
52.0
2＜mn≤3.5
1.2
1.7
2.3
3.3
4.7
6.5
9.5
13.0
19.0
26.0
37.0
53.0
75.0
20＜d≤50
0.5≤mn≤2
0.9
1.3
1.8
2.6
3.6
5.0
7.5
10.
015.0
21.0
29.0
41.0
58.0
2＜mn≤3.5
1.3
1.8
2.5
3.6
5.0
7.0
10.0
14.0
20.0
29.0
40.0
57.0
81.0
3.5＜mn≤6
1.6
2.2
3.1
4.4
6.0
9.0
12.0
18.0
25.0
35.0
50.0
70.0
99.0
6＜mn≤10
1.9
2.7
3.8
5.5
7.5
11.0
15.0
22.0
31.0
43.0
61.0
87.0
123.0
50＜d≤125
0.5≤mn≤2
1.0
1.5
2.1
2.9
4.1
6.0
8.5
12.0
17.0
23.0
33.0
47.0
66.0
2＜mn≤3.5
1.4
2.0
2.8
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
63.0
89.0
3.5＜mn≤6
1.7
2.4
3.4
4.8
6.5
9.5
13.0
19.0
27.0
38.0
54.0
76.0
108.0
6＜mn≤10
2.0
2.9
4.1
6.0
8.0
12.0
16.0
23.0
33.0
46.0
65.0
92.0
131.0
10＜mn≤16
2.5
3.5
5.0
7.0
10.0
14.0
20.0
28.0
40.0
56.0
79.0
112.0
159.0
16＜mn≤25
3.0
4.2
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
96.0
136.0
192.0
125＜d≤280
0.5≤mn≤2
1.2
1.7
2.4
3.5
4.9
7.0
10.0
14.0
20.0
28.0
39.0
55.0
78.0
2＜mn≤3.5
1.6
2.2
3.2
4.5
6.5
9.0
13.0
18.0
25.0
36.0
50.0
71.0
101.0
3.5＜mn≤6
1.9
2.6
3.7
5.5
7.5
11.0
15.0
21.0
30.0
42.0
60.0
84.0
119.0
6＜mn≤10
2.2
3.2
4.5
6.5
9.0
13.0
18.0
25.0
36.0
50.0
71.0
101.0
143.0
10＜mn≤16
2.7
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
60.0
85.0
121.0
171.0
16＜mn≤25
3.2
4.5
6.5
9.0
13.0
18.0
25.0
36.0
51.0
72.0
102.0
144.0
204.0
25＜mn≤40
3.8
5.5
7.5
11.0
15.0
22.0
31.0
43.0
61.0
87.0
123.0
174.0
246.0
280＜d≤560
0.5≤mn≤2
1.5
2.1
2.9
4.1
6.0
8.5
12.0
17.0
23.0
33.0
47.0
66.0
94.0
2＜mn≤3.5
1.8
2.6
3.6
5.0
7.5
10.0
15.0
21.0
29.0
41.0
58.0
82.0
116.0
3.5＜mn≤6
2.1
3.0
4.2
6.0
8.5
12.0
17.0
24.0
34.0
48.0
67.0
95.0
135.0
6＜mn≤10
2.5
3.5
4.9
7.0
10.0
14.0
20.0
28.0
40.0
56.0
79.0
112.0
158.0
10＜mn≤16
2.9
4.1
6.0
8.0
12.0
16.0
23.0
33.0
47.0
66.0
93.0
132.0
186.0
16＜mn≤25
3.4
4.8
7.0
9.5
14.0
19.0
27.0
39.0
55.0
78.0
110.0
155.0
219.0
25＜mn≤40
4.1
6.0
8.0
12.0
16.0
23.0
33.0
46.0
65.0
92.0
131.0
185.0
261.0
40＜mn≤70
5.0
7.0
10.0
14.0
20.0
28.0
40.0
57.0
80.
113.0
16.0
227.0
321.0
560＜d≤1000
0.5≤mn≤2
1.8
2.5
3.5
5.0
7.0
10.0
14.0
20.0
28.0
40.0
56.0
79.0
112.0
2＜mn≤3.5
2.1
3.0
4.2
6.0
8.5
12.0
17.0
24.0
34.0
48.0
67.0
95.0
135.0
3.5＜mn≤6
2.4
3.4
4.8
7.0
9.5
14.0
19.0
27.0
38.0
54.0
77.0
109.0
154.0
6＜mn≤10
2.8
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
62.0
88.0
125.0
177.0
10＜mn≤16
3.2
4.5
6.5
9.0
13.0
18.0
26.0
36.0
51.0
72.0
102.0
145.0
205.0
16＜mn≤25
3.7
5.5
7.5
11.0
15.0
21.0
30.0
42.0
59.0
84.0
119.0
168.0
238.0
25＜mn≤40
4.4
6.0
8.5
12.0
17.0
25.0
35.0
49.
70.0
99.0
140.0
198.0
280.0
40＜mn≤70
5.5
7.5
11.0
15.0
21.0
30.0
42.0
60.
85.0
120.0
170.0
240.0
339.0
1000＜d≤1600
2＜mn≤3.5
2.4
3.4
4.9
7.0
9.5
14.0
19.0
27.0
39.0
55.0
78.0
110.0
155.0
3.5＜mn≤6
2.7
3.8
5.5
7.5
11.0
15.0
22.0
31.0
43.0
61.0
87.0
123.0
174.0
6＜mn≤10
3.1
4.4
6.0
8.5
12.0
17.0
25.0
35.0
49.0
70.0
99.0
139.0
197.0
10＜mn≤16
3.5
5.0
7.0
10.0
14.0
20.0
28.0
40.0
56.0
80.0
113.0
159.0
225.0
16＜mn≤25
4.0
5.5
8.0
11.0
16.0
23.0
32.0
46.0
65.0
91.0
129.0
183.0
258.0
25＜mn≤40
4.7
6.5
9.5
13.0
19.0
27.0
38.0
53.0
75.0
106.0
150.
0212.0
300.0
40＜mn≤70
5.5
8.0
11.0
16.0
22.0
32.0
45.0
64.0
90.0
127.0
180.
0254.0
360.0
1600＜d≤2500
3.5＜mn≤6
3.1
4.3
6.0
8.5
12.0
17.0
25.0
35.0
49.0
70.0
98.0
139.0
197.0
6＜mn≤10
3.4
4.9
7.0
9.5
14.0
19.0
27.0
39.0
55.0
78.0
110.0
156.0
220.0
10＜mn≤16
3.9
5.5
7.5
11.0
15.0
22.0
31.0
44.0
62.0
88.0
124.0
175.0
248.0
16＜mn≤25
4.4
6.0
9.0
12.0
18.0
25.0
35.0
50.0
70.0
99.0
141.0
199.0
281.0
25＜mn≤40
5.0
7.0
10.0
14.0
20.0
29.0
40.0
57.0
81.0
114.0
161.0
228.0
323.0
40＜mn≤70
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
96.0
135.0
191.
0271.0
383.0
2500＜d≤4000
6＜mn≤10
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
62.0
88.0
124.0
176.0
249.0
10＜mn≤16
4.3
6.0
8.5
12.0
17.0
24.0
35.0
49.0
69.0
98.0
138.0
196.0
277.0
16＜mn≤25
4.8
7.0
9.5
14.0
19.0
27.0
39.0
55.0
77.0
110.0
155.0
219.0
310.0
25＜mn≤40
5.5
8.0
11.0
16.0
22.0
31.0
44.0
62.0
88.0
124.0
176.0
249.0
351.0
40＜mn≤70
6.5
9.0
13.0
18.0
26.0
36.0
51.0
73.0
103.0
145.0
206.0
291.0
411.0
4000＜d≤6000
6＜mn≤10
4.4
6.5
9.0
13.0
18.0
25.0
35.0
50.
071.0
100.0
141.0
200.0
283.0
10＜mn≤16
4.9
7.0
9.5
14.
19.0
27.0
39.0
55.0
78.0
110.0
155.0
220.0
311.0
16＜mn≤25
5.5
7.5
11.0
15.0
22.0
30.0
43.0
61.0
86.0
122.0
172.0
243.0
344.0
25＜mn≤40
6.0
8.5
12.0
17.0
24.
034.0
48.0
68.0
96.0
136.0
193.0
273.0
386.0
40＜mn≤70
7.0
10.0
14.0
20.0
28.0
39.0
56.0
79.0
111.0
158.0
223.0
315.0
445.0
6000＜d≤8000
10＜mn≤16
5.5
7.5
11.0
15.0
21.0
30.0
43.0
61.0
86.0
122.0
172.0
243.0
344.0
16＜mn≤25
6.0
8.5
12.0
17.0
24.0
33.0
47.0
67.0
94.0
113.0
189.0
267.0
377.0
25＜mn≤40
6.5
9.5
13.0
19.0
26.0
37.0
52.0
74.0
105.0
148.0
209.0
296.0
419.0
40＜mn≤70
7.5
11.0
15.0
21.
030.0
42.0
60.0
85.0
120.
0169.0
239.0
338.0
478.0
8000＜d≤10000
10＜mn≤16
6.0
8.0
12.0
16.0
23.0
33.0
47.0
66.0
93.0
132.0
186.0
263.0
372.0
16＜mn≤25
6.5
9.0
13.0
18.0
25.0
36.0
51.0
72.0
101.0
143.0
203.0
287.0
405.0
25＜mn≤40
7.0
10.0
14.0
20.0
28.0
40.0
56.0
79.0
112.0
158.0
223.0
316.0
447.0
40＜mn≤70
8.0
11.0
16.0
22.
032.0
45.0
63.0
90.0
127.0
179.0
253.0
358.0
507.0
表4螺旋线总公差Fβ
分度圆
直径
d/mm
法向模数
mn/mm
精度等级
0
1
2
3
4
5
6
7
8
9
10
11
12
5≤d≤20
4≤b≤10
1.1
1.5
2.2
3.1
4.3
6.0
8.5
12.0
17.0
24.0
35.0
49.0
69.0
10≤b≤20
1.2
1.7
2.4
3.4
4.9
7.0
9.5
14.0
19.0
28.0
39.0
55.0
78.0
20≤b≤40
1.4
2.0
2.8
3.9
5.5
8.0
11.0
16.0
22.0
31.0
45.0
63.0
89.0
40≤b≤80
1.6
2.3
3.3
4.6
6.5
9.5
13.0
19.0
26.0
37.0
52.0
74.0
105.0
20＜d≤50
4≤b≤10
1.1
1.6
2.2
3.2
4.5
6.5
9.0
13.0
18.0
25.0
 ,
36.0
51.0
72.0
10＜b≤20
1.3
1.8
2.5
3.6
5.0
7.0
10.0
14.0
20.0
29.0
40.0
57.0
81.0
20＜b≤40
1.4
2.0
2.9
4.1
5.5
8.0
11.0
16.0
23.0
32.0
46.0
65.0
92.0
40＜b≤80
1.7
2.4
3.4
4.8
6.5
9.5
13.0
19.0
27.0
38.0
54.0
76.0
107.0
80＜b≤160
2.0
2.9
4.1
5.5
8.0
11.0
16.0
23.0
32.0
46.0
65.0
92.0
130.0
50＜d≤125
4≤b≤10
1.2
1.7
2.4
3.3
4.7
6.5
9.5
13.0
19.0
27.0
38.0
53.0
76.0
10＜b≤20
1.3
1.9
2.6
3.7
5.5
7.5
11.0
15.0
21.0
30.0
42.0
60.0
84.0
20＜b≤40
1.5
2.1
3.0
4.2
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
95.0
40＜b≤80
1.7
2.5
3.5
4.9
7.0
10.0
14.0
20.0
28.0
39.0
56.0
79.0
111.0
80＜b≤160
2.1
2.9
4.2
6.0
8.5
12.0
17.0
24.0
33.0
47.0
67.0
94.0
133.0
160＜b≤250
2.5
3.5
4.9
7.0
10.0
14.0
20.0
28.0
40.0
56.0
79.0
112.0
158.0
250＜b≤400
2.9
4.1
6.0
8.0
12.0
16.0
23.0
33.0
46.0
65.0
92.0
130.0
184.0
224.0
4≤b≤10
1.3
1.8
2.5
3.6
5.0
7.0
10.0
14.0
20.0
29.0
40.0
57.0
81.0
10＜b≤20
1.4
2.0
2.8
4.0
5.5
8.0
11.0
16.0
22.0
32.0
45.0
63.0
90.0
20＜b≤40
1.6
2.2
3.2
4.5
6.5
9.0
13.0
18.0
25.0
36.0
50.0
71.0
101.0
40＜b≤80
1.8
2.6
3.6
5.0
7.5
10.0
15.0
21.0
29.0
41.0
58.0
82.0
117.0
80＜b≤160
2.2
3.1
4.3
6.0
8.5
12.0
17.0
25.0
35.0
49.0
69.0
98.0
639.0
160＜b≤250
2.6
3.6
5.0
7.0
10.0
14.0
20.0
28.0
40.0
56.0
79.0
112.0
158.0
250＜b≤400
3.0
4.2
6.0
8.5
12.0
17.0
24.0
34.0
47.0
67.0
95.0
134.0
190.0
400＜b≤650
3.5
4.9
7.0
10.0
14.0
20.0
28.0
40.0
56.0
79.0
112.0
158.0
224.0
280＜d≤560
10≤b≤20
1.5
2.1
3.0
4.3
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
97.0
20＜b≤40
1.7
2.4
3.4
4.8
6.5
9.5
13.0
19.0
27.0
38.0
54.0
76.0
108.0
40＜b≤80
1.9
2.7
3.9
5.5
7.5
11.0
15.0
22.0
31.0
44.0
62.0
87.0
124.0
80＜b≤160
2.3
3.2
4.6
6.5
9.0
13.0
18.0
26.0
36.0
52.0
73.0
103.0
146.0
160＜b≤250
2.7
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
60.0
85.0
121.0
171.0
250＜b≤400
3.1
4.3
6.0
8.05
12.
17.0
25.0
35.0
49.0
70.0
98.0
139.0
197.0
400＜b≤650
3.6
5.0
7.0
10.0
14.0
20.0
29.0
41.0
58.0
82.0
115.0
163.0
231.0
650＜b≤1000
4.3
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
96.0
136.0
193.0
272.0
560＜d≤1000
10≤b≤20
1.6
2.3
3.3
4.7
6.5
9.5
13.0
19.0
26.0
37.0
53.0
74.0
105.0
20＜b≤40
1.8
2.6
3.6
5.0
7.5
10.0
15.0
21.0
29.0
41.0
58.0
82.0
116.0
40＜b≤80
2.1
2.9
4.1
6.0
8.5
12.0
17.0
23.0
33.0
47.0
66.0
93.0
132.0
80＜b≤160
2.4
3.4
4.8
7.0
9.5
14.0
19.0
27.0
39.0
55.0
77.0
109.0
154.0
160＜b≤250
2.8
4.0
5.5
8.0
11.0
16.0
22.0
32.0
45.0
63.0
90.0
127.0
179.0
250＜b≤400
3.2
4.5
6.5
9.0
13.0
18.0
26.0
36.0
51.0
73.0
103.0
145.0
205.0
400＜b≤650
3.7
5.5
7.5
11.0
15.0
21.0
30.0
42.0
60.0
85.0
120.0
169.0
239.0
650＜b≤1000
4.4
6.0
9.0
12.0
18.0
25.0
35.0
50.0
70.0
99.0
140.0
199.0
281.0
1000＜d≤1600
20≤b≤40
2.0
2.8
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
63.0
89.0
126.0
40＜b≤80
2.2
3.1
4.4
6.0
9.0
12.0
18.0
25.0
35.0
50.0
71.0
100.0
141.0
80＜b≤160
2.6
3.6
5.0
7.0
10.0
14.0
20.0
29.0
41.0
58.0
82.0
116.0
164.0
160＜b≤250
2.9
4.2
6.0
8.5
12.0
17.0
24.0
33.0
47.0
67.0
94.0
133.0
189.0
250＜b≤400
3.4
4.7
6.5
9.5
13.0
19.0
27.0
38.0
54.0
76.0
107.0
152.0
215.0
400＜b≤650
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
62.0
88.0
124.0
176.0
249.0
650＜b≤1000
4.5
6.5
9.0
13.0
18.0
26.0
36.0
51.0
73.0
103.0
145.0
205.0
290.0
1600＜d≤2500
20≤b≤40
2.1
3.0
4.3
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
96.0
136.0
40＜b≤80
2.4
3.4
4.7
6.5
9.5
13.0
19.0
27.0
38.0
54.0
76.0
107.0
152.0
80＜b≤160
2.7
3.8
5.5
7.5
11.0
15.0
22.
31.0
43.0
61.0
87.0
123.0
174.0
160＜b≤250
3.1
4.4
6.0
9.0
12.0
18.0
25.0
35.0
50.0
70.0
99.0
141.0
199.0
250＜b≤400
3.5
5.0
7.0
10.0
14.0
20.0
28.0
40.0
56.0
80.0
112.0
159.0
225.0
400＜b≤650
4.0
5.5
8.0
11.0
16.0
23.0
32.0
46.0
65.0
92.0
130.0
183.0
259.0
650＜b≤1000
4.7
6.5
9.5
13.0
19.0
27.0
38.0
53.0
75.0
106.0
150.0
212.0
300.0
2500＜d≤4000
40≤b≤80
2.6
3.6
5.0
7.5
10.0
15.0
21.0
29.0
41.0
58.0
82.0
116.0
165.0
80＜b≤160
2.9
4.1
6.0
8.5
12.0
17.0
23.0
33.0
47.0
66.0
93.0
132.0
187.0
160＜b≤250
3.3
4.7
6.5
9.5
13.0
19.0
26.0
37.0
53.0
75.0
106.0
150.0
212.0
250＜b≤400
3.7
5.5
7.5
11.0
15.0
21.0
30.0
42.0
59.0
84.0
119.0
168.0
238.0
400＜b≤650
4.3
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
96.0
136.0
192.0
272.0
650＜b≤1000
4.9
7.0
10.0
14.0
20.0
28.0
39.0
55.0
78.0
111.0
157.0
222.0
314.0
4000＜d≤6000
80≤b≤160
3.2
4.5
6.5
9.0
13.0
18.0
25.0
36.0
51.0
72.0
101.0
143.0
203.0
160＜b≤250
3.6
5.0
7.0
10.
14.0
20.0
28.0
40.0
57.0
80.0
114.0
161.0
228.0
250＜b≤400
4.0
5.5
8.0
11.0
16.0
22.0
32.0
45.0
63.0
90.0
127.0
179.0
253.0
400＜b≤650
4.5
6.5
9.0
13.0
18.0
25.0
36.0
51.0
72.0
102.0
144.0
203.0
288.0
650＜b≤1000
5.0
7.5
10.0
15.0
21.0
29.0
41.0
58.0
82.0
116.0
165.0
233.0
329.0
6000＜d≤8000
80≤b≤160
3.4
4.8
7.0
9.5
14.0
19.0
27.0
38.0
54.0
77.0
109.0
154.0
218.0
160＜b≤250
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
61.0
86.0
121.0
171.0
242.0
250＜b≤400
4.2
6.0
8.5
12.0
17.0
24.0
34.0
47.0
67.0
95.0
134.0
190.0
268.0
400＜b≤650
4.7
6.5
9.5
13.0
19.0
27.0
38.0
53.0
76.0
107.0
151.0
214.0
303.0
650＜b≤1000
5.5
7.5
11.0
15.0
22.0
30.
43.0
61.0
86.0
122.0
172.0
243.0
344
8000＜d≤10000
80≤b≤160
3.6
5.0
7.0
10.
14.0
20.0
29.0
41.0
58.0
81.0
115.0
163.0
230.0
160＜b≤250
4.0
5.5
8.0
11.0
16.0
23.0
32.0
45.0
64.0
90.
128.0
181.0
255.0
250＜b≤400
4.4
6.0
9.0
12.0
18.0
25.0
35.0
50.0
70.0
99.0
141.0
199.0
281.0
400＜b≤650
4.9
7.0
10.0
14.0
20.0
28.0
39.0
56.0
79.0
112.0
158.0
223.0
315.0
650＜b≤1000
5.5
8.0
11.0
16.0
22.0
32.0
45.0
63.0
89.0
126.0
178.0
252.0
357.0
附录A
（标准的附录）
切向综合偏差的公差
A1总则
附在所给的文件中另有规定外，切向综合偏差的测量不是必须的。因此，这些偏差的公差未被列入本标准的正文中。
然而，经供需双方同意时，这种方法最好和轮齿接触的检测同时进行。有进可以用来替代其他的检测方法。一齿切向偏差和切向综合总偏差的定义在3.4中给出。
一齿切向综合偏差 的公差，可由表A1中给出的 /K数值乘以系数K（K见A2.1的规定）求得，或用A2.1中的5级精度公差计算式计算。而对于其他精度等级，用第5章中规定的同样规则计算，并对计算值进行圆整。
5级精度的切向综合总偏差 的公差 用A2.2中给出的公式计算，其他精度等级的公差计算及计算值的圆整规则与第5章相同。
当检测切向综合时，产品齿轮在适当的中心距下（有一定的侧隙）与测量齿轮单面啮合，同时要加上一轻微而足够的载荷。
A2   5级精度的公差计算式
A2. 1一齿切向综合公差

即：
式中：当εr＜4时，K=0.2( )；
当εr≥4时，K=0.4。
如果产品齿轮和测量齿轮的齿宽不同，则按较小的齿宽进行εr计算。
如果对轮齿的齿廊的和螺旋线进行了较大的修形，检测时，εr和K将会受到较大的影响，因而在评定测量结果时这些因素必须考虑在内，在这种情况下，对检测条件和记录曲线的评定应另订专门的协议。
A2.2切向综合总公差

表A1 的比值
分度圆直径
d/mm
法向模数
mn/mm
精度等级
0
1
2
3
4
5
6
7
8
9
10
11
12
5≤d≤20
0.5≤mn≤2
2.4
3.4
4.8
7.0
9.5
14.0
19.0
27.0
38.0
54.0
77.0
109.0
154.0
2＜mn≤3.5
2.8
4.0
5.5
8.0
11.0
16.0
23.0
32.0
45.0
64.0
91.0
129.0
182.0
20＜d≤50
0.5≤mn≤2
2.5
3.6
5.0
7.0
10.0
14.0
20.0
29.0
41.0
58.0
82.0
115.0
163.0
2＜mn≤3.5
3.0
4.2
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
96.0
135.0
191.0
3.5＜mn≤6
3.4
4.8
7.0
9.5
14.0
19.0
27.0
38.0
54.0
77.0
108.0
153.0
217.0
6＜mn≤10
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
63.0
89.0
125.0
177.0
251.0
50＜d≤125
0.5≤mn≤2
2.7
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
62.0
88.0
124.0
176.0
2＜mn≤3.5
3.2
4.5
6.5
9.0
13.0
18.0
25.0
36.0
51.0
72.0
102.0
144.0
204.0
3.5＜mn≤6
3.6
5.0
7.0
10.0
14.0
20.0
29.0
40.0
57.0
81.0
115.0
162.0
229.0
6＜mn≤10
4.1
6.0
8.0
12.0
16.0
23.0
33.0
47.0
66.0
93.0
132.0
186.0
263.0
10＜mn≤16
4.8
7.0
9.5
14.0
19.0
27.
38.0
54.0
77.0
109.0
154.0
218.0
308.0
16＜mn≤25
5.5
8.0
11.0
16.0
23.0
32.0
46.0
65.0
91.0
129.0
183.0
259.0
366.0
125＜d≤280
0.5≤mn≤2
3.0
4.3
6.0
8.5
12.0
17.0
24.0
34.0
49.0
69.0
97.0
137.0
194.0
2＜mn≤3.5
3.5
4.9
7.0
10.0
14.0
20.0
28.0
39.0
56.0
79.0
111.0
157.0
222.0
3.5＜mn≤6
3.9
5.5
7.5
11.0
15.0
22.0
31.0
44.0
62.0
88.0
124.0
175.0
247.0
6＜mn≤10
4.4
6.0
9.0
12.0
18.0
25.0
35.0
50.0
70.0
100.0
141.0
199.0
281.0
10＜mn≤16
5.0
7.0
10.0
14.0
20.0
29.0
41.0
58.0
82.0
115.0
163.0
231.0
326.0
16＜mn≤25
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
96.0
136.0
192.0
272.0
384.0
25＜mn≤40
7.5
10.0
15.0
21.0
29.0
41.0
58.0
82.0
116.0
165.0
233.0
329.0
465.0
280＜d≤560
0.5≤mn≤2
3.4
4.8
7.0
9.5
14.0
19.0
27.0
39.0
54.0
77.0
109.0
154.0
218.0
2＜mn≤3.5
3.8
5.5
7.5
11.0
15.0
22.0
31.0
44.0
62.0
87.0
123.0
174.0
246.0
3.5＜mn≤6
4.2
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
96.0
136.0
192.0
271.0
6＜mn≤10
4.8
6.5
9.5
13.0
19.0
27.0
38.0
54.0
76.0
108.0
153.0
216.0
305.0
10＜mn≤16
5.5
7.5
11.0
15.0
22.0
31.0
44.0
62.0
88.0
124.0
175.0
248.0
350.0
16＜mn≤25
6.5
9.0
13.0
18.0
26.0
36.0
51.0
72.0
102.0
144.0
204.0
289.0
408.0
25＜mn≤40
7.5
11.0
15.0
22.0
31.0
43.0
61.0
86.0
122.0
173.0
245.0
346.0
489.0
40＜mn≤70
9.5
14.0
19.0
27.0
39.0
55.0
78.0
110.0
155.0
220.0
311.0
439.0
621.0
560＜d≤1000
0.5≤mn≤2
3.9
5.5
7.5
11.0
15.0
22.0
31.0
44.0
62.0
87.0
123.0
174.0
247.0
2＜mn≤3.5
4.3
6.0
8.5
12.0
17.0
24.0
34.0
49.0
69.0
97.0
137.0
194.0
275.0
3.5＜mn≤6
4.7
6.5
9.5
13.0
19.0
27.0
38.0
53.0
75.0
106.0
150.0
212.0
300.0
6＜mn≤10
5.0
7.5
10.0
15.0
21.0
30.0
42.0
59.0
84.0
118.0
167.0
236.0
334.0
10＜mn≤16
6.0
8.5
12.0
17.0
24.0
33.0
47.0
67.0
95.0
134.0
189.0
268.0
379.0
16＜mn≤25
7.0
9.5
14.0
19.0
27.0
39.0
55.0
77.0
109.0
154.0
218.0
309.0
437.0
25＜mn≤40
8.0
11.0
16.0
23.0
32.0
46.0
65.0
92.0
129.0
183.0
259.0
366.0
518.0
40＜mn≤70
10.0
14.0
20.0
29.0
41.0
57.0
81.0
115.0
163.0
230.0
325.0
460.0
650.0
1000＜d≤1600
2＜mn≤3.5
4.8
7.0
9.5
14.0
19.0
27.0
38.0
54.0
77.0
108.0
153.0
217.0
307.0
3.5＜mn≤6
5.0
7.5
10.0
15.0
21.0
29.0
41.0
59.0
83.0
117.0
166.0
235.0
332.0
6＜mn≤10
5.5
8.0
11.0
16.0
23.0
32.0
46.0
65.0
91.0
129.0
183.0
259.0
366.0
10＜mn≤16
6.5
9.0
13.0
18.0
26.0
36.0
51.0
73.0
103.0
145.0
205.0
290.0
410.0
16＜mn≤25
7.5
10.0
15.0
21.0
29.0
41.0
59.0
83.0
117.0
166.0
234.0
331.0
468.0
25＜mn≤40
8.5
12.0
17.0
24.0
34.0
49.0
69.0
97.
0137.0
194.0
275.0
389.0
550.0
40＜mn≤70
11.0
15.0
21.0
30.0
43.0
60.0
85.0
120.0
170.0
241.0
341.0
482.0
682.0
1600＜d≤2500
3.5＜mn≤6
5.5
8.0
11.0
16.0
23.0
32.0
46.0
65.0
92.0
130.0
183.0
259.0
367.0
6＜mn≤10
6.5
9.0
13.0
18.0
25.0
35.0
50.0
71.0
100.0
142.0
200.0
283.0
401.0
10＜mn≤16
7.0
10.0
14.0
20.0
28.0
39.0
56.0
79.0
111.0
158.0
223.0
315.0
446.0
16＜mn≤25
8.0
11.0
16.0
22.0
31.0
45.0
63.0
89.0
126.0
178.0
252.0
356.0
504.0
25＜mn≤40
9.0
13.0
18.0
26.0
37.0
52.0
73.0
103.0
146.0
207.0
292.0
413.0
585.0
40＜mn≤70
11.0
16.0
22.0
32.0
45.0
63.0
90.0
127.0
179.0
253.0
358.0
507.0
717.0
2500＜d≤4000
6＜mn≤10
7.0
10.0
14.0
20.0
28.0
39.0
56.0
79.0
111.0
157.0
223.0
315.0
445.0
10＜mn≤16
7.5
11.0
15.0
22.0
31.0
43.0
61.0
87.0
122.0
173.0
245.0
346.0
490.0
16＜mn≤25
8.5
12.0
17.0
24.0
34.0
48.0
68.0
97.0
137.0
194.0
274.0
387.0
548.0
25＜mn≤40
10.0
14.0
20.0
28.0
39.0
56.0
79.0
111.0
157.0
222.0
315.0
445.0
629.0
40＜mn≤70
12.0
17.0
24.0
34.0
48.0
67.0
95.0
135.0
190.0
269.0
381.0
538.0
761.0
4000＜d≤6000
6＜mn≤10
8.0
11.0
16.0
22.0
31.0
44.0
62.0
88.0
125.0
176.0
249.0
352.0
498.0
10＜mn≤16
8.5
12.0
17.0
24.0
34.0
48.0
68.0
96.0
136.0
192.0
271.0
384.0
543.0
16＜mn≤25
9.5
13.0
19.0
27.0
38.0
53.0
75.0
106.0
150.0
212.0
300.0
425.0
601.0
25＜mn≤40
11.0
15.0
21.0
30.0
43.0
6.0
85.0
121.0
170.0
241.0
341.0
482.0
682.0
40＜mn≤70
13.0
18.0
25.0
36.0
51.0
72.0
102.0
144.0
204.0
288.0
407.0
576.0
814.0
6000＜d≤8000
, 10＜mn≤16
9.5
13.0
19.0
26.0
37.0
52.0
74.0
105.0
148.0
210.0
297.0
420.0
594.0
16＜mn≤25
10.0
14.0
20.0
29.0
41.0
58.0
81.0
115.0
163.0
230.0
326.0
461.0
652.0
25＜mn≤40
11.0
16.0
23.0
32.0
46.0
65.0
92.0
130.0
183.0
259.0
366.0
518.0
733.0
40＜mn≤70
14.0
19.0
27.0
38.0
54.0
76.0
108.0
153.0
216.0
306.0
432.0
612.0
865.0
8000＜d≤10000
10＜mn≤16
10.0
14.0
20.0
28.0
40.0
56.0
80.0
113.0
159.0
225.0
319.0
451.0
637.0
16＜mn≤25
11.0
15.0
22.0
31.0
43.0
61.0
87.0
123.0
174.0
246.0
348.0
492.0
695.0
25＜mn≤40
12.0
17.0
24.0
34.0
49.0
69.0
97.0
137.0
194.0
275.0
388.0
549.0
777.0
40＜mn≤70
14.0
20.0
28.0
40.0
57.0
80.0
114.0
161.0
227.0
321.0
454.0
642.0
909.0
附录B
（提示的附录）
齿廓与螺旋线形状偏差和倾斜偏差的数值
B1总则
齿廓与螺旋线的形状偏差和倾斜偏差不是必检项目，在本标准中不作为标准的要素，因为形状偏差和倾斜偏差对齿轮的性能有重要影响，所以将有关数值列于表B1至表B3中。在3.2.3、3.2.4和3.3.3、3.3.4中分别给出了齿廓和螺旋线的形状偏差和倾斜偏差的定义。
B2 5级精度的公差或极限偏差计算式
B2.1齿廓形状公差
B2.2齿廓倾斜极限偏差
B2.3螺旋线形状公差 和螺旋线倾斜极限偏差
B2.4对于其他精度等级的形状公差值和倾斜极限偏差值，用第5章中规定的同样规则计算，并对计算值进行圆整。
表B1齿廓形状公差ffα
,
分度圆直径
d/mm
法向模数
mn/mm
精度等级
0
1
2
3
4
5
6
7
8
9
10
11
12
5≤d≤20
0.5≤mn≤2
0.6
0.9
1.3
1.8
2.5
3.5
5.0
7.0
10.0
14.0
20.0
28.0
40.0
2＜mn≤3.5
0.9
1.3
1.8
2.6
3.6
5.0
7.0
10.0
14.0
20.0
29.0
41.0
58.0
20＜d≤50
0.5≤mn≤2
0.7
1.0
1.4
2.0
2.8
4.0
5.5
8.0
11.0
16.0
22.0
32.0
45.0
2＜mn≤3.5
1.0
1.4
2.0
2.8
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
62.0
3.5＜mn≤6
1.2
1.7
2.4
3.4
4.8
7.0
9.5
14.0
19.0
27.0
39.0
54.0
77.0
6＜mn≤10
1.5
2.1
3.0
4.2
6.0
8.5
12.0
17.0
24.0
34.0
48.0
67.0
95.0
50＜d≤125
0.5≤mn≤2
0.8
1.1
1.6
2.3
3.2
4.5
6.5
9.0
13.0
18.0
26.0
36.0
51.0
2＜mn≤3.5
1.1
1.5
2.1
3.0
4.3
6.0
8.5
12.0
17.0
24.0
34.0
49.0
69.0
3.5＜mn≤6
1.3
1.8
2.6
3.7
5.0
7.5
10.0
15.0
21.0
29.0
42.0
59.0
83.0
6＜mn≤10
1.6
2.2
3.2
4.5
6.5
9.0
13.0
18.0
25.0
36.0
51.0
72.0
101.0
10＜mn≤16
1.9
2.7
3.9
5.5
7.5
11.0
15.0
22.0
31.0
44.0
62.0
87.0
123.0
16＜mn≤25
2.3
3.3
4.7
6.5
9.5
13.0
19.0
26.0
37.0
53.0
75.0
106.0
149.0
125＜d≤280
0.5≤mn≤2
0.9
1.3
1.9
2.7
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
60.0
2＜mn≤3.5
1.2
1.7
2.4
3.4
4.9
7.0
9.5
14.0
19.0
28.0
39.0
55.0
78.0
3.5＜mn≤6
1.4
2.0
2.9
4.1
6.0
8.0
12.0
16.0
23.0
33.0
46.0
65.0
93.0
6＜mn≤10
1.7
2.4
3.5
4.9
7.0
10.
14.0
20.0
28.0
39.0
55.0
78.0
111.0
10＜mn≤16
2.1
2.9
4.0
6.0
8.5
12.0
17.0
23.0
33.0
47.0
66.0
94.0
133.0
16＜mn≤25
2.5
3.5
5.0
7.0
10.0
14.0
20.0
28.0
40.0
56.0
79.0
112.0
158.0
25＜mn≤40
3.0
4.2
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
96.0
135.0
191.0
280＜d≤560
0.5≤mn≤2
1.1
1.6
2.3
3.2
4.5
6.5
9.0
13.0
18.0
26.0
36.0
51.0
72.0
2＜mn≤3.5
1.4
2.0
2.8
4.0
5.5
8.0
11.0
16.0
22.0
32.0
45.0
64.0
90.0
3.5＜mn≤6
1.6
2.3
3.3
4.6
6.5
9.0
13.0
18.0
26.0
37.0
52.0
74.0
104.0
6＜mn≤10
1.9
2.7
3.8
5.5
7.5
11.0
15.0
22.0
31.0
43.0
61.0
87.0
123.0
10＜mn≤16
2.3
3.2
4.5
6.5
9.0
13.0
18.0
26.0
36.0
51.0
72.0
102.0
145.0
16＜mn≤25
2.7
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
60.0
85.0
121.0
170.0
25＜mn≤40
3.2
4.5
6.5
9.0
13.0
18.0
26.0
36.0
51.0
72.0
101.0
144.0
203.0
40＜mn≤70
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
62.0
88.0
125.0
177.0
250.0
560＜d≤1000
0.5≤mn≤2
1.4
1.9
2.7
3.8
5.5
7.5
11.0
15.0
22.0
31.0
43.0
61.0
87.0
2＜mn≤3.5
1.6
2.3
3.3
4.6
6.5
9.0
13.0
18.0
26.0
37.0
52.0
74.0
104.0
3.5＜mn≤6
1.9
2.6
3.7
5.5
7.5
11.0
15.0
21.0
30.0
42.0
59.0
84.0
119.0
6＜mn≤10
2.1
3.0
4.3
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
97.0
137.0
10＜mn≤16
2.5
3.5
5.0
7.0
10.0
14.0
20.0
28.0
40.0
56.0
79.0
112.0
159.0
16＜mn≤25
2.9
4.1
6.0
8.0
12.0
16.0
23.0
33.0
46.0
65.0
92.0
131.0
185.0
25＜mn≤40
3.4
4.8
7.0
9.5
14.0
19.0
27.0
38.0
54.0
77.0
109.0
154.0
217.0
40＜mn≤70
4.1
6.0
8.5
12.0
17.0
23.0
33.0
47.0
66.0
93.0
132.0
187.0
264.0
1000＜d≤1600
2＜mn≤3.5
1.9
2.7
3.8
5.5
7.5
11.0
15.5
21.0
30.0
42.0
60.0
85.0
120.0
3.5＜mn≤6
2.1
3.0
4.2
6.0
8.5
12.0
17.0
24.0
34.0
48.0
67.0
95.0
135.0
6＜mn≤10
2.4
3.4
4.8
7.0
9.5
14.0
19.0
27.0
38.0
54.0
76.0
108.0
153.0
10＜mn≤16
2.7
3.9
5.5
7.5
11.0
15.0
22.0
31.0
44.0
62.0
87.0
124.0
175.0
16＜mn≤25
3.1
4.4
6.5
9.0
13.0
18.0
25.0
35.0
50.0
71.0
100.0
142.0
201.0
25＜mn≤40
3.6
5.0
7.5
10.0
15.0
21.0
29.0
41.0
58.0
82.0
117.0
165.0
233.0
40＜mn≤70
4.4
6.0
8.5
12.0
17.0
25.0
35.0
49.0
70.0
99.0
140.0
198.0
280.0
1600＜d≤2500
3.5＜mn≤6
2.4
3.4
4.8
6.5
9.5
13.0
19.0
27.0
38.0
54.0
76.0
108.0
152.0
6＜mn≤10
2.7
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
60.0
85.0
120.0
170.0
10＜mn≤16
3.0
4.2
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
96.0
136.0
192.0
16＜mn≤25
3.4
4.8
7.0
9.5
14.0
19.0
27.0
39.0
55.0
77.0
109.0
154.0
218.0
25＜mn≤40
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
63.0
89.0
125.0
177.0
251.0
40＜mn≤70
4.6
6.5
9.5
13.0
19.0
26.0
37.0
53.0
74.0
105.0
149.0
210.0
297.0
2500＜d≤4000
6＜mn≤10
3.0
4.3
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
96.0
136.0
193.0
10＜mn≤16
3.4
4.7
6.5
9.5
13.0
19.0
27.0
38.0
54.0
76.0
107.0
152.0
214.0
16＜mn≤25
3.8
5.5
7.5
11.0
15.0
21.0
30.0
42.0
60.0
85.0
120.0
170.0
240.0
25＜mn≤40
4.3
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
96.0
136.0
193.0
273.0
40＜mn≤70
5.0
7.0
10.0
14.0
20.0
28.0
40.0
56.0
80.0
113.0
160.0
226.0
320.0
4000＜d≤6000
6＜mn≤10
3.4
4.8
7.0
9.5
14.0
19.0
27.0
39.0
55.0
77.0
109.0
155.0
219.0
10＜mn≤16
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
60.0
85.0
120.0
170.0
, 241.0
16＜mn≤25
4.2
6.0
8.5
12.0
17.0
24.0
33.0
47.0
67.0
94.0
133.0
189.0
267.0
25＜mn≤40
4.7
6.5
9.5
13.0
19.0
26.0
37.0
53.0
75.0
106.0
150.0
212.0
299.0
40＜mn≤70
5.5
7.5
11.0
15.0
22.
31.0
43.0
61.0
87.0
122.0
173.0
245.
346.0
6000＜d≤8000
10＜mn≤16
4.2
6.0
8.5
12.0
17.0
24.0
33.0
47.0
67.0
94.0
133.0
188.0
266.0
16＜mn≤25
5.0
7.0
10.0
14.0
20.0
29.0
41.0
57.0
81.0
115.0
162.0
230.0
325.0
25＜mn≤40
6.0
8.0
12.0
16.0
23.0
33.0
46.0
66.
093.0
131.0
186.0
263.0
371.0
40＜mn≤70
6.0
8.0
12.0
16.0
23.0
33.0
46.0
66.0
93.0
131.0
186.0
263.0
371.0
8000＜d≤10000
10＜mn≤16
4.5
6.5
9.0
13.0
18.02
5.0
36.0
51.0
72.0
102.0
144.0
204.0
288.0
16＜mn≤25
4.9
7.0
10.0
14.0
20.0
28.0
39.0
56.0
79.0
111.0
157.0
222.0
314.0
25＜mn≤40
5.5
7.5
11.0
15.0
22.0
31.0
43.0
61.0
87.0
123.0
173.0
245.0
347.0
40＜mn≤70
6.0
8.5
12.0
17.0
25.0
35.0
49.0
70.0
98.0
139.0
197.0
278.0
393.0
表B2齿廓倾斜极限偏差±fHα
分度圆直径
d/mm
法向模数
mn/mm
精度等级
0
1
2
3
4
5
6
7
8
9
10
11
12
5≤d≤20
0.5≤mn≤2
0.5
0.7
1.0
1.5
2.1
2.9
4.2
6.0
8.5
12.0
17.0
24.0
33.0
2＜mn≤3.5
0.7
1.0
1.5
2.1
3.0
4.2
6.0
8.5
12.0
17.0
24.0
34.0
47.0
20＜d≤50
0.5≤mn≤2
0.6
0.8
1.2
1.6
2.3
3.3
4.6
6.5
9.5
13.0
19.0
26.0
37.0
2＜mn≤3.5
0.8
1.1
1.6
2.3
3.2
4.5
6.5
9.8
13.0
18.0
26.0
36.0
51.0
3.5＜mn≤6
1.0
1.4
2.0
2.8
3.9
5.5
8.0
11.0
16.0
22.0
32.0
45.0
63.0
6＜mn≤10
1.2
1.7
2.4
3.4
4.8
7.0
9.5
14.0
19.0
27.0
39.0
55.0
78.0
50＜d≤125
0.5≤mn≤2
0.7
0.9
1.3
1.9
2.6
3.7
5.5
7.5
11.0
15.0
21.0
30.0
42.0
2＜mn≤3.5
0.9
1.2
1.8
2.5
3.5
5.0
7.0
10. 0
14.0
20.0
28.0
40.0
57.0
3.5＜mn≤6
1.1
1.5
2.1
3.0
4.3
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
6＜mn≤10
1.3
1.8
2.6
3.7
5.0
7.5
10.0
15.0
21.0
29.0
41.0
58.0
83.0
10＜mn≤16
1.6
2.2
3.1
4.4
6.5
9.0
13.0
18.0
25.0
35.0
50.0
71.0
100.0
16＜mn≤25
1.9
2.7
3.8
5.5
7.7
11.0
15.0
21.0
30.0
43.0
60.0
86.0
121.0
125＜d≤280
0.5≤mn≤2
0.8
1.1
1.6
2.2
3.1
4.4
6.0
9.0
12.0
18.0
25.0
35.0
50.0
2＜mn≤3.5
1.0
1.4
2.0
2.8
4.0
5.5
8.0
11.0
16.0
23.0
32.0
45.0
64.0
3.5＜mn≤6
1.2
1.7
2.4
3.3
4.7
6.5
9.5
13.
019.0
27.0
38.0
54.0
76.0
6＜mn≤10
1.4
2.0
2.8
4.0
5.5
8.0
11.0
16.0
23.0
32.0
45.0
64.0
90.0
10＜mn≤16
1.7
2.4
3.4
4.8
6.5
9.5
13.0
19.0
27.0
38.0
54.0
76.0
108.0
16＜mn≤25
2.0
2.8
4.0
5.5
8.0
11.0
16.0
23.0
32.0
45.0
64.0
91.0
129.0
25＜mn≤40
2.4
3.4
4.8
7.0
9.5
14.0
19.0
27.0
39.0
55.0
77.0
109.0
155.0
280＜d≤560
0.5≤mn≤2
0.9
1.3
1.9
2.6
3.7
5.5
7.5
11.0
15.0
21. 0
30.0
42.0
60.0
2＜mn≤3.5
1.2
1.6
2.3
3.3
4.6
6.5
9.0
13.0
18.0
26.0
37.0
52.0
74.0
3.5＜mn≤6
1.3
1.9
2.7
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
61.0
86.0
6＜mn≤10
1.6
2.2
3.1
4.4
6.5
9.0
13.0
18.
25.0
35.0
50. 0
71.0
100.0
10＜mn≤16
1.8
2.6
3.7
5.0
7.5
10.0
15.0
21.0
29.0
42.0
59.0
83.0
118.0
16＜mn≤25
2.2
3.1
4.3
6.0
8.5
12.0
17.0
24.
035.0
49.0
69.0
98.0
138.0
25＜mn≤40
2.6
3.6
5.0
7.5
10.0
15.0
21.0
29.0
41.0
58.0
82. 0
116.0
164.0
40＜mn≤70
3.2
4.5
6.5
9.0
13.0
18.0
25.0
36.0
50.0
71.0
101.0
143.0
202.0
560＜d≤1000
0.5≤mn≤2
1.1
1.6
2.2
3.2
4.5
6.5
9.0
13.0
18.0
25.0
36.0
51.0
72.0
2＜mn≤3.5
1.3
1.9
2.7
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
61.0
86.0
3.5＜mn≤6
1.5
2.2
3.0
4.3
6.0
8.5
12.0
17.0
24.0
34.0
49.0
69.0
97.0
6＜mn≤10
1.7
2.5
3.5
4.9
7.0
10.0
14.0
20.0
28.0
40.0
56.0
79.0
12.0
10＜mn≤16
2.0
2.9
4.0
5.5
8.0
11.0
16.0
23.0
32.0
46.0
65.0
92.0
129.0
16＜mn≤25
2.3
3.3
4.7
6.5
9.5
13.0
19.0
27.0
38.0
53.0
75.0
106.0
150.0
25＜mn≤40
2.8
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
62.0
88.0
125.0
176.0
40＜mn≤70
3.3
4.7
6.5
9.5
13.0
19.0
27.0
38.0
53.0
76.0
107.0
151.0
214.0
1000＜d≤1600
2＜mn≤3.5
1.5
2.2
3.1
4.4
6.0
8.5
12.0
17.0
25.0
35.0
49.0
70.0
99.0
3.5＜mn≤6
1.7
2.4
3.5
4.9
7.0
10.0
14.0
20.0
28.0
39.0
55.0
78.0
110.0
6＜mn≤10
2.0
2.8
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
62.0
88.0
125.0
10＜mn≤16
2.2
3.1
4.5
6.5
9.0
13.0
18.0
25.0
36.0
50.0
71.0
101.0
142.0
16＜mn≤25
2.5
3.6
5.0
7.0
10.0
14.0
20.0
29.0
41.0
58.0
82.0
115.0
163.0
25＜mn≤40
3.0
4.2
6.0
8.5
12.0
17.0
24.0
33.0
47.0
67.0
95.0
134.0
189.0
40＜mn≤70
3.5
5.0
7.0
10.0
14.0
20.0
28.0
40.0
57.0
80.0
113.0
160.0
227.0
1600＜d≤2500
3.5＜mn≤6
2.0
2.8
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
62.0
88.0
125.0
6＜mn≤10
2.2
3.1
4.4
6.0
8.5
12.0
17.0
25.0
35.0
49.0
70.0
99.0
139.0
10＜mn≤16
2.5
3.5
4.9
7.0
11.0
14.0
20.0
28.0
39.0
55.0
78.0
111.0
157.0
16＜mn≤25
2.8
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
63.0
89.0
126.0
178.0
25＜mn≤40
3.2
4.5
6.5
9.0
13.0
18.0
25.0
36.0
51.0
72.0
102.0
144.0
204.0
40＜mn≤70
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
60.0
85.0
121.0
170.0
241.0
2500＜d≤4000
6＜mn≤10
2.5
3.5
4.9
7.0
10.0
14.0
20.0
28.0
39.0
56.0
79.0
112.0
158.0
10＜mn≤16
2.7
3.9
5.5
7.5
11.0
15.0
22.0
31.0
44.0
62.0
88.0
124.0
175.0
16＜mn≤25
3.1
4.3
6.0
8.5
12.0
17.0
24.0
35.0
49.0
69.0
98.0
139.0
196.0
25＜mn≤40
3.5
4.9
7.0
10.0
14.0
20.0
28.0
39.0
55.0
78.0
111.0
157.0
222.0
40＜mn≤70
4.1
5.5
8.0
11.0
16.0
23.0
32.0
46.0
65.0
92.0
130.0
183.0
259.0
4000＜d≤6000
6＜mn≤10
2.8
 4.0
5.5
8.0
11.0
16.0
22.0
32.0
45.0
63.0
90.0
127.0
179.0
10＜mn≤16
3.1
4.4
6.0
8.5
12.0
17.0
25.0
35.0
49.0
70.0
98.0
139.0
197.0
16＜mn≤25
3.4
4.8
7.0
9.5
14.0
19.0
27.0
38.0
54.0
77.0
109.0
154.0
218.0
25＜mn≤40
3.8
5.5
7.5
11.0
15.0
22.0
30.0
43.0
61.0
83.0
122.0
172.0
244.0
40＜mn≤70
4.4
6.0
9.0
12.0
18.0
25.0
35.0
50.0
70.0
99.0
141.0
199.0
281.0
6000＜d≤8000
10＜mn≤16
3.4
4.8
7.0
9.5
14.0
19.0
27.0
39.0
54.0
77.0
109.0
154.0
218.0
16＜mn≤25
3.7
5.5
7.5
11.0
15.0
21.0
30.0
42.0
60.0
84.0
119.0
169.0
239.0
25＜mn≤40
4.1
6.0
8.5
12.0
17.0
23.0
33.0
47.0
66.0
94.0
132.0
187.0
265.0
40＜mn≤70
4.7
6.5
9.5
13.0
19.0
27.0
38.0
53.0
76.0
107.0
151.0
214.0
302.0
8000＜d≤10000
10＜mn≤16
3.7
5.0
7.5
10.0
15.0
21.0
29.0
42.0
59.0
83.0
118.0
167.0
236.0
16＜mn≤25
4.0
5.5
8.0
11.0
16.0
23.0
32.0
45.0
64.0
91.0
128.0
181.0
257.0
25＜mn≤40
4.4
6.0
9.0
12.0
18.0
25.0
35.0
50.0
71.0
100.0
141.0
200.0
283.0
40＜mn≤70
5.0
7.0
10.0
14.0
20.0
28.0
40.0
57.0
80.0
113.0
160.0
226.0
320.0
表B3螺旋线形状公差ffβ和螺旋线倾斜极限偏差±fHβ
分度圆直径
d/mm
法向模数
mn/mm
精度等级
0
1
2
3
4
5
6
7
8
9
10
11
12
5≤d≤20
4≤b≤10
0.8
1.1
1.5
2.2
3.1
4.4
6.0
8.5
12.0
17.0
25.0
35.0
49.0
10≤b≤20
0.9
1.2
1.7
2.5
3.5
4.9
7.0
10.0
14.0
20.0
28.0
39.0
56.0
20≤b≤40
1.0
1.4
2.0
2.8
4.0
5.5
8.0
11.0
16.0
22.0
32.0
45.0
64.0
40≤b≤80
1.2
1.7
2.3
3.3
4.7
6.5
9.5
13.0
19.0
26.0
37.0
53.0
75.0
20＜d≤50
4≤b≤10
0.8
1.1
1.6
2.3
3.2
4.5
6.5
9.0
13.0
18.0
26.0
36.0
51.0
10＜b≤20
0.9
1.3
1.8
2.5
3.6
5.0
7.0
10.0
14.0
20.0
29.0
41.0
58.0
20＜b≤40
1.0
1.4
2.0
2.9
4.1
6.0
8.8.0
12.0
16.0
23.0
33.0
46.0
65.0
40＜b≤80
1.2
1.7
2.4
3.4
4.8
7.0
9.5
14.0
19.0
27.0
38.0
54.0
77.0
80＜b≤160
1.4
2.0
2.9
4.1
6.0
8.0
12.0
16.0
23.0
33.0
46.0
65.0
93.0
50＜d≤125
4≤b≤10
0.8
1.2
1.7
2.4
3.4
4.8
6.5
9.5
13.0
19.0
27.0
38.0
54.0
10＜b≤20
0.9
1.3
1.9
2.7
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
60.0
20＜b≤40
1.1
1.5
2.1
3.0
4.3
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
40＜b≤80
1.2
1.8
2.5
3.5
5.0
7.0
10.0
14.0
20.0
28.0
40.0
56.0
79.0
80＜b≤160
1.5
2.1
3.0
4.2
6.0
8.5
12.0
17.02
4.0
34.0
48.0
67.0
95.0
160＜b≤250
1.8
2.5
3.5
5.0
7.0
10.0
14.0
20.0
28.0
40.0
56.0
80.0
113.0
250＜b≤400
2.1
2.9
4.1
6.0
8.0
12.0
16.0
23.0
33.0
46.0
66.0
93.0
132.0
125＜d≤280
4≤b≤10
0.9
1.3
1.8
2.5
3.6
5.0
7.0
10.0
14.0
20.0
29.0
41.0
58.0
10＜b≤20
1.0
1.4
2.0
2.8
4.0
5.5
8.0
11.0
16.0
23.0
32.0
45.0
64.0
20＜b≤40
1.1
1.6
2.2
3.2
4.5
6.5
9.0
13.0
18.0
25.0
36.0
51.0
72.0
40＜b≤80
1.3
1.8
2.6
3.7
5.0
7.5
10.0
15.0
21.0
29.0
42.0
59.0
83.0
80＜b≤160
1.5
2.2
3.1
4.4
6.0
8.5
12.0
17.0
25.0
35.0
49.0
70.0
99.0
160＜b≤250
1.8
2.6
3.6
5.0
7.5
10.0
15.0
21.0
29.0
41.0
58.0
83.0
117.0
250＜b≤400
2.1
3.0
4.2
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
96.0
135.0
400＜b≤650
2.5
3.5
5.0
7.0
10.0
14.0
20.0
28.0
40.0
56.0
80.0
113.0
160.0
280＜d≤560
10≤b≤20
1.1
1.5
2.2
3.0
4.3
6.0
8.5
12.0
17.0
24.0
34.0
49.0
69.0
20＜b≤40
1.2
1.7
2.4
3.4
4.8
7.0
9.5
14.0
19.0
27.0
38.0
54.0
77.0
40＜b≤80
1.4
1.9
2.7
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
62.0
88.0
80＜b≤160
1.6
2.3
3.2
4.6
6.5
9.0
13.0
18.0
26.0
37.0
52.0
73.0
104.0
160＜b≤250
1.9
2.7
3.8
5.5
7.5
11.0
15.0
22.
030.0
43.0
61.0
86.0
122.0
250＜b≤400
2.2
3.1
4.4
6.0
9.0
12.0
18.0
25.0
35.0
50.0
70.0
99.0
140.0
400＜b≤650
2.6
3.6
5.0
7.5
10.0
15.0
21.0
29.0
41.0
58.0
82.0
116.0
165.0
650＜b≤1000
3.0
4.3
6.0
8.5
12.0
17.0
24.0
34.0
49.0
69.0
97.0
137.0
194.0
560＜d≤1000
10≤b≤20
1.2
1.7
2.3
3.3
4.7
6.5
9.5
13.0
19.0
26.0
37.0
53.0
75.0
20＜b≤40
1.3
1.8
2.6
3.7
5.0
7.5
10.0
15.0
21.0
29.0
41.0
58.0
83.0
40＜b≤80
1.5
2.1
2.9
4.1
6.0
8.5
12.0
17.0
23.0
33.0
47.0
66.0
94.0
80＜b≤160
1.7
2.4
3.4
4.9
7.0
9.5
14.0
19.0
27.0
39.0
55.0
78.0
110.0
160＜b≤250
2.0
2.8
4.0
5.5
8.0
11.0
16.0
23.0
32.0
45.0
64.0
90.0
128.0
250＜b≤400
2.3
3.2
4.6
6.5
9.0
13.0
18.0
26.0
37.0
52.0
73.0
103.0
146.0
400＜b≤650
2.7
3.8
5.57
.5
11.0
15.0
21.0
30.0
43.0
60.0
85.0
121.0
171.0
650＜b≤1000
3.1
4.4
6.5
9.5
13.0
18.0
25.0
35.0
50.0
71.0
100.0
142.0
200.0
1000＜d≤1600
20≤b≤40
1.4
2.0
2.8
3.9
5.5
8.0
11.0
16.0
22.0
32.0
45.0
63.0
89.0
40＜b≤80
1.6
2.2
3.1
4.4
6.5
9.0
13.0
18.0
25.0
35.0
50.0
71.0
100.0
80＜b≤160
1.8
2.6
3.6
5.0
7.5
10.0
15.0
21.0
29.0
41.0
58.0
82.0
116.0
160＜b≤250
2.1
3.0
4.2
6.0
8.5
12.0
17.0
24.0
34.0
47.0
67.0
95.0
134.0
250＜b≤400
2.4
3.4
4.8
6.5
9.5
13.0
19.0
27.0
38.0
54.0
76.0
108.0
153.0
400＜b≤650
2.8
3.9
5.5
8.0
11.0
16.0
22.0
31.0
44.0
63.0
89.0
125.0
177.0
650＜b≤1000
3.2
4.6
6.5
9.0
13.0
18.0
26.0
37.0
52.0
73.0
103.0
146.0
207.0
1600＜d≤2500
20≤b≤40
1.5
2.1
3.0
4.3
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
96.0
40＜b≤80
1.7
2.4
3.4
4.8
6.5
9.5
13.0
19.0
27.0
38.0
54.0
76.0
108.0
80＜b≤160
1.9
2.7
3.9
5.5
7.5
11.0
15.0
22.0
31.0
44.0
62.0
87.0
124.0
160＜b≤250
2.2
3.1
4.4
6.0
9.0
12.0
18.0
25.0
35.0
50.0
71.0
100.0
141.0
250＜b≤400
2.3
3.5
5.0
7.0
10.0
14.0
20.0
28.0
40.0
57.0
80.0
113.0
160.0
400＜b≤650
2.9
 ,
4.4
6.0
8.0
12.0
16.0
23.0
33.0
46.0
65.0
92.0
130.0
184.0
650＜b≤1000
3.3
4.7
6.5
9.5
13.0
19.0
27.0
38.0
53.0
76.0
107.0
151.0
214.0
2500＜d≤4000
40≤b≤80
1.8
2.6
3.6
5.0
7.5
10.0
15.0
21.0
29.0
41.0
58.0
83.0
117.0
80＜b≤160
2.1
2.9
4.4
6.0
8.5
12.0
17.0
23.0
33.0
47.0
66.0
94.0
183.0
160＜b≤250
2.4
3.3
4.7
6.5
9.5
13.0
19.0
27.0
38.0
53.0
75.0
106.0
150.0
250＜b≤400
2.6
3.7
5.5
7.5
11.0
15.0
21.0
30.0
42.0
60.0
85.0
120.0
169.0
400＜b≤650
3.0
4.3
6.0
8.5
12.0
17.0
24.0
34.0
48.0
68.0
97.0
137.0
193.0
650＜b≤1000
3.5
4.9
7.0
10.0
14.0
20.0
28.0
39.0
56.0
79.0
112.0
158.0
223.0
4000＜d≤6000
80≤b≤160
2.2
3.2
4.5
6.5
9.0
13.0
18.0
25.0
36.0
51.0
72.0
101.0
144.0
160＜b≤250
2.5
3.6
5.0
7.0
10.0
14.0
20.0
29.0
40.0
57.0
81.0
114.0
161.0
250＜b≤400
2.8
4.0
5.5
8.0
11.0
16.0
22.0
32.0
45.0
64.0
90.0
127.0
180.0
400＜b≤650
3.2
4.5
6.5
9.0
13.0
18.0
26.0
36.0
51.0
72.0
102.0
144.0
204.0
650＜b≤1000
3.7
5.0
7.5
10.0
15.0
21.0
29.0
41.0
68.0
83.0
117.0
165.0
234.0
6000＜d≤8000
80≤b≤160
2.4
3.4
4.8
7.0
9.5
14.0
19.0
27.0
39.0
54.0
77.0
109.0
154.0
160＜b≤250
2.7
3.8
5.5
7.5
11.0
15.0
21.0
30.0
43.0
61.0
86.0
122.0
172.0
250＜b≤400
3.0
4.2
6.0
8.5
12.0
17.0
24.0
34.0
48.0
67.0
95.0
135.0
190.0
400＜b≤650
3.4
4.7
6.5
9.5
13.0
19.0
27.0
38.0
54.0
76.0
107.0
152.0
215.0
650＜b≤1000
3.8
5.5
7.5
11.0
15.0
22.0
31.0
43.0
61.0
86.0
122.0
173.0
244.0
8000＜d≤10000
80≤b≤160
2.5
3.6
5.0
7.0
10.0
14.0
20.0
29.0
41.0
58.0
81.0
115.0
163.0
160＜b≤250
2.8
4.0
5.5
8.0
11.0
16.0
23.0
32.0
45.0
64.0
90.0
128.
181.0
250＜b≤400
3.1
4.4
6.0
9.0
12.0
18.0
25.0
35.0
50.0
70.0
100.0
141.0
199.0
400＜b≤650
3.5
4.9
7.0
10.0
14.0
20.0
28.0
40.0
56.0
79.0
112.0
158.0
124.0
650＜b≤1000
4.0
5.5
8.0
11.0
16.0
22.0
32.0
45.0
63.0
90.0
127.0
179.0
253.0
附录C
（提示的附录）
文献目录
1）  GB/T1356-2001通用机械和重型机械用圆柱齿轮标准基本齿条齿廊
2）  GB/T 1357-1987渐开线圆柱齿轮模数
3）  GB/T 2821-1992齿轮几何要素代号
4）  GB/T3374-1992 齿轮基本术语
5）  GB/Z 18620.2-2002圆柱齿轮 检验实施规范 第2部分：径向综合偏差、径向跳动、齿厚和侧隙的检验。

【查看评论】 【大 中 小】【关闭窗口】
减速机网   精品推荐 减速机网   减速机网   相关信息 减速机网
减速机网 网友留言 减速机网
减速机网 发表评论：  标题：    联系方式：

　减速机网
*必须遵守《全国人大常委会关于维护互联网安全的决定》及中华人民共和国其他有关法律法规。
*不得制作、复制、发布、传播含有下列内容的信息：
　　 (一)反对宪法所确定的基本原则的；
　　 (二)危害国家安全，泄露国家秘密，颠覆国家政权，破坏国家统一的；
　　 (三)损害国家荣誉和利益的；
　　 (四)煽动民族仇恨、民族歧视，破坏民族团结的；
　　 (五)破坏国家宗教政策，宣扬邪教和封建迷信的；
　　 (六)散布谣言，扰乱社会秩序，破坏社会稳定的；
　　 (七)散布淫秽、色情、赌博、暴力、凶杀、恐怖或者教唆犯罪的；
　　 (八)侮辱或者诽谤他人，侵害他人合法权益的；
　　 (九)含有法律、行政法规禁止的其他内容的。
* 您发表的文章仅代表个人观点，与减速机信息网无关。
* 承担一切因您的行为而直接或间接导致的民事或刑事法律责任。
* 本站评论管理人员有权保留或删除其管辖评论中的任意内容。
* 您在本站评论板发表的作品，本站有权在网站内转载或引用。
* 参与本评论即表明您已经阅读并接受上述条款。
关于我们 - 联系方式 - 版权声明 - 本站宗旨 - 网站地图 - 广告服务 - 帮助中心 - 设为首页 - 加入收藏
全国服务热线:010-51179040 E-mail:jiansuji001@163.com
Copyright © 2008-2018 By 减速机信息网 All Rights Reserved.
