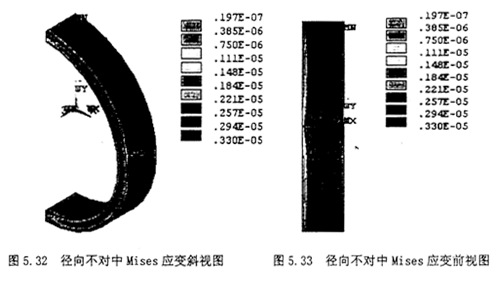

3.显示节点的Von Mises应变云图：选择Main Menu>General Postproc>plot Result>NodalSolu，在弹出的对话框内选择“Strain”，第二栏内选择“Von Mises Strain”，则其显示的云图如图5.32，5.33所示，从图上可以看出应变最大的位置出现在橡胶圆环的最下端。
5.4.4 角向不对中模拟

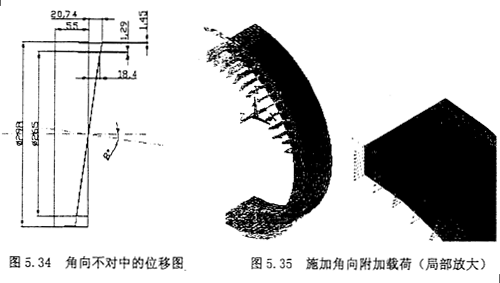

角向不对中的模拟过程基本上类似轴向不对中，不同的是这时的位移变成了即有y轴方向的位移，又有z轴方向的位移。其位移图如图5.34所示。
重复5.4.2节中的（1），（2），（3），（4），（5），（6）步骤。然后开始施加由于径向的位移产生的附加剪应力。角向不对中时，由于两轴之间存在一定的夹角，使得橡胶圆环最上方受到附加的拉应力，而圆环的最下端则受到附加的压应力，这个附加的拉应力σang的大小和方问随着圆环的旋转角度改变而改变，在最上方时受拉，且绝对值最大，在最下方受压，绝对值亦最大。而在平衡位置时则变成O。施加角向附加载荷后的图形如5.35所示。
设置分析类型及各种选项并求解：制定分析类型为“Static”；考虑大变形效果，设置“Large displacement effects”；打开预测器；设置载荷步，载荷终止时间为0.3，共有20个子步，并且是自动计时开关打开。
开始求解，选择Main Menu>Solution>Solve>Current LS命令，将会弹出一个信息检查窗口。浏览信息后，若确认无误，即可关闭检查窗。然后开始进行分析计算。当出现Solution is done对话框以后，即表示计算结束。

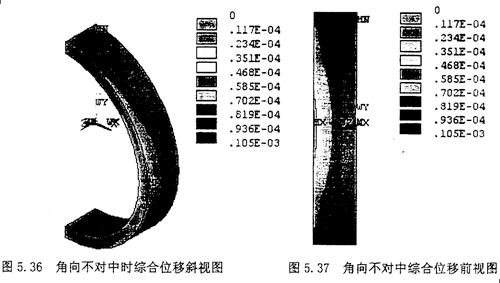

1.显示节点的综合位移：选择Main Menu>General Postproc>Plot Result>Nodalsolu,在弹出的对话框内选择“DOF solution”，第二栏内选择“Displacement vector sum”，则其显示的云图如图5.36,5.37所示
从图中可以看出最大的综合位移在联轴器的平衡位置。而在联轴器的上下两端最小。

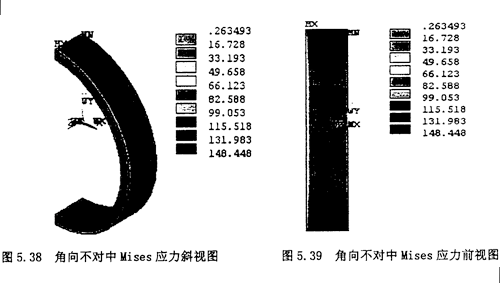

2.显示节点的Von Mises应力云图：选择Main Menu>General Postproc>Plot Result>NodalSolu，在弹出的对话框内选择“Stress”，第二栏内选择“Von Mises Stress”,则其显示的云图如图5,38,5.39所示
从节点应力云图中可以看出最大应力位置在900位置，这与理论分析十分相符。

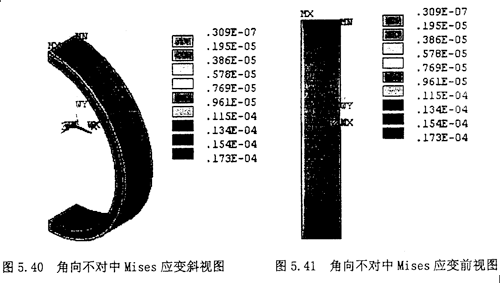

3.显示节点的Von Mises应变云图：选择Main Menu>General Postproc>Plot Result>NodalSolu，在弹出的对话框内选择“Strain”，第二栏内选择“Von Mises Strain”,则其显示的云图如图5.40，5.41所示
从图中可以看出应变最大分布情况，最大值也出现在联轴器最上端的位置。
5.4.5 综合情况不对中模拟

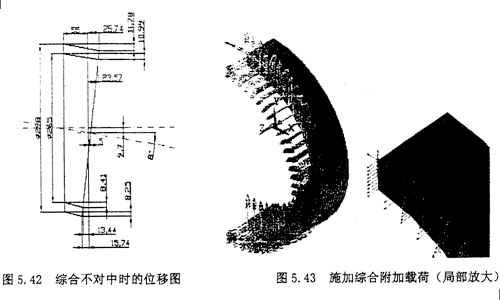

综合不对中的模拟过程基本上类似轴向不对中，不同的是这时的位移变成了既有轴向的位移，还有径向位移以及角向位移。其位移图如图5.42所示。
重复5.4.2节中的（1），（2），（3），（4），（5），（6）步骤。然后开始施加综合的附加载荷。由于综合位移使得橡胶圆环附加的径向拉应力σax，附加的剪应力τrad，附加的角向应力τrad，以及由橡胶圆环旋转扭矩产生的剪应力τrot。所以综合不对中的应力情况应该是σax、τrad、τrad与τrot的叠加。施加综合附加载荷后的图形图5.43所示。
设置分析类型及各种选项并求解：制定分析类型为“Static”；考虑大变形效果，设置“Large displacement effects”；打开预测器；设置载荷步，载荷终止时间为0.3，共有20个子步，并且是自动计时开关打开。
开始求解，选择Main Menu>Solution>Solve>Current LS命令，将会弹出一个信息检查窗口。浏览信息后，若确认无误，即可关闭检查窗。然后开始进行分析计算。当出现Solution is done对话框以后，即表示计算结束。

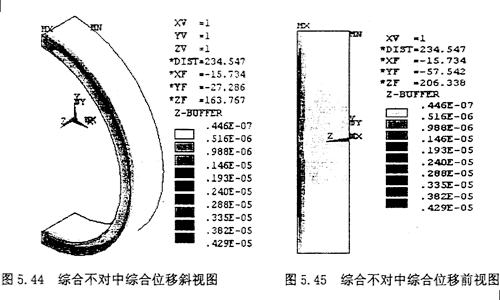

1.显示节点的综合位移：选择Main Menu>General Postproc>Plot Result>NodalSolu，在弹出的对话框内选择“DOF solution”，第二栏内选择“Displacement vector sum”，则其显示的云图如图5.44，5.45所示
从综合位移云图中可以看出最大位置出现在最上端和最下端。

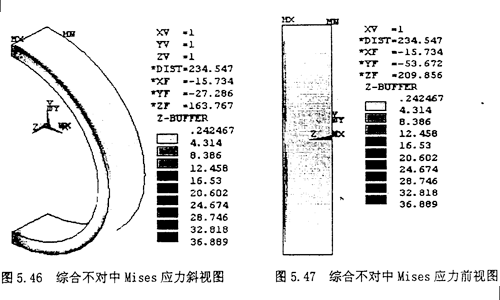

2.显示节点的Von Mises应力云图：选择Main Menu>General Postproc>Plot Result>NodalSolu，在弹出的对话框内选择“Stress”，第二栏内选择“Von Mises Stress”，则其显示的云图如图5.46，5.47所示
从Mises应力云图中可以看出，最大应力出现在900位置。在外橡胶圆环外圈的应力比内圈的应力要大。

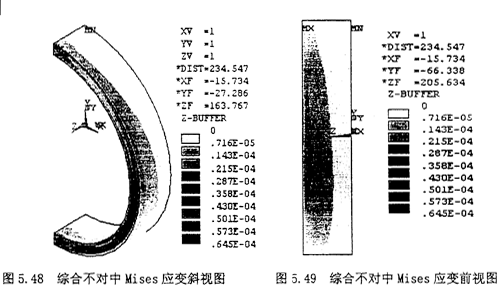

3.显示节点的Von Mises应变云图：选择Main Menu>General Postproc>Plot Result>NodalSolu，在弹出的对话框内选择“Strain”，第二栏内选择“Von Mises Strain”，则其显示的云图如图5.48，5.49所示
从应变云图中可以看出，最大应变发生在橡胶圆环的端面上。
5.5 本章小结
本章通过ANSYS软件，对联轴器轴向不对中、径向不对中、角向不对中以及综合不对中情况进行了非线性静力模拟。采用了合适的载荷步和子步。使得结果收敛。最后显示了各种不对中情况下的综合位移云图、Von Mises应力云图和Von Mises应变云图。其结果和理论分析所得到的结果非常吻合，从而验证了理论分析的正确性。
