5.3.1  工程数据库的建立

工程数据库的对象模型选用成熟的关系型数据库。将一个企业中库存的零件分为常用零件、非常用零件以及新购零件。事实上，根据新购零件的使用频繁度，一部分将列入常用零件，另一部分将列入非常用零件。

划分常用零件与非常用零件的依据是：详细划分各种系列产品中对应的零件，分为常用要求和非常用要求二种状态，常用要求下对应下的零件集合为常用零件：非常用要求下对应下的零件集合，减去常用零件集合为非常用零件，即扣除常用零件便得非常用零件。具体过程见图5-4。

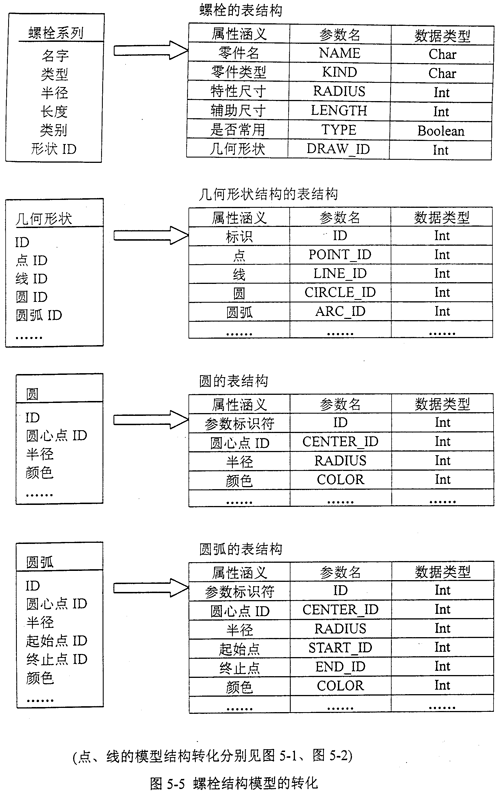

在工程数据库中，数据库的对象模型参数有：零件名、零件类型、零件特性尺寸、是否常用、零件辅助尺寸、零件的几何形状。其中，零件特性尺寸是确定具体类型的要素，而零件的几何形状是零件图形单元的绘制的依据，是对零件拓扑关系的描述。下面以螺栓系列为例，由数据模型向表结构进行转换，从复杂的结构层层转化为单一的结构，进行详细的叙述，见图5-5。

5.4  项目信息管理

项目信息管理模块中的信息存储是一种典型的关系型工程数据库，建立此类数据库的核心是对其E-R（实体-关系）图的描述以及由E-R图向数据库表结构的正确的转化。

5.4.1  E-R图原理

根据面向对象（00）的实体建模思想，选择在现实世界里存在的实体（object)作为研究对象，充分利用实体的内部特性和实体与实体之间的关系。而其数学化描述既是，详细描述实体的内部属性、内部属性之间的关系以及实体与实体之间的关系，在这个实现过程中，重要的是合适的选择实体对象，保证属性和关系描述全面、清晰，进一步实现面向对象向数据库E-R模型转化。

E-R模型是描述中实体（Entity）与联系（Relationship）的逻辑关系，是现实世界在经过选择、命名、分类等抽象工作后在信息世界的具体反应。在E-R图中，长方形表示实体型；椭圆表示实体的属性；菱形表示实体间的联系。E-R模型是对现实世界的一种抽象。一般地讲，所谓抽象是对实际的人、物、和概念的人为处理。它抽取人们关心的共同特性，忽略非本质的细节，并把这些特性用各种概念精确的加以描述。这些概念组成了某种模型。

E-R模型是对现实世界的一种抽象。一般地讲，所谓抽象是对实际的人、物、和概念的人为处理。它抽取人们关心的共同特性，忽略非本质的细节，并把这些特性用各种概念精确的加以描述。这些概念组成了某种模型。

E-R模型对现实世界有三种抽象：

1、分类（Classification)：定义某一概念作为现实世界中一组对象的类型，这些对象具有某些共同的特性和行为。它抽象了对象值和型之间的“is numberof”的语义。在E-R模型中，实体型就是这种抽象。

例如在企业环境里，大庆油田3的减速机的订购是一个企业项目（见图5-6)，表示大庆油田3的减速机的订购是企业项目的一个，具有企业项目共同的特性和行为：项目号，项目名，项目开始时间，项目结束时间以及项目费用等。

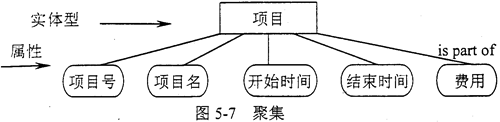

2、聚集（Aggregation）：定义某一类型的组成部分。她抽象了对象内部类型和成分之间“is part of”的语义。在E-R模型中若干属性的聚集组成了实体型，就这种抽象。如图5-7。

3、概括（Generalization)：定义类型之间的一种子集联系。它抽象了类型之间的“is subset of”的语义。例如项目是个实体型，机械类项目也是实体型，化工类项目也是实体型。机械类项目、化工类项目均是项目的子集。我们把项目称为超类（Superclass)，将机械类项目、化工类项目成为项目的子类（Subclass)，见图5-8。

由E-R图向关系模型的转换规则：

(a）一个实体型转换为一个关系模式。实体的属性就是关系的属性，实体的码就是关系的码。

(b）一个联系转化为一个关系模式，与该联系相连的各实体的码以及联系的属性转换为关系的属性，该关系的码有三种：

·如联系为1:1，则每个实体的码均是该关系的侯选码。

·如联系为1:n，则关系的码为n端实体的码。

·如联系为n:m，则关系的码为诸实体码的组合。

5.4.2  具体实现

对于项目信息管理系统，有自己的特殊性，从逻辑结构上说，他是一个典型的树型结构，每个节点除根节点外，有自己的子节点；每个节点除最外层子节点外，有自己的父节点。在本系统中，项目是整个树结构的根节点，而个图纸内容是最外层子节点，项目是设备图纸和小样图的父节点，图纸、小样图又是图纸内容的父节点，见图5-9。

对于这种特定的结构，要从最高层起，层层推进，由E-R模型和系统结构综合出总的E-R图，再根据E-R图转化规则，将E-R图转化为数据模型，最外层子节点完全属性的，是完全依附对象的，它没有E-R模型，具体做法：

1、列出最高层的E-R模型。在“项目信息管理”系统里，以项目为研究起点，详细分析它的每一个属性。同图5-7。

2、根据图5-9，第二层的E-R模型有设备图纸和小样图模型，分别见图5-10a和图5-10b。

3、根据图5-9，第三层的E-R模型是小样图图纸模型，见图5-11。

4、综合E-R模型和系统的树形结构以及实体对象之间的关系，总的E-R图如下（图5-12）：
